Witaj miły kliencie !!!

Od ponad 20-tu lat zajmujemy się naprawą sprzętu spawalniczego. Naprawa to nie tylko wymiana uszkodzonego elementu, ale także analiza dlaczego doszło do usterki, szukanie słabych punktów uszkodzonego podzespołu i znalezienie rozwiązań, aby takim usterkom zaradzić na przyszłość. Tak zdobyta wiedza - pozwoliła nam opracować własne wersje płyt sterujących, które są w pełni zgodne z ich oryginałami, ale zostały pozbawionesłabych punktów, wad konstrukcyjnych czy pewnych niedoróbek. Słabe elementy które ulegały uszkodzeniu zastąpiliśmy lepszymi, wprowadziliśmy różnego rodzaju filtry i zabezpieczenia, a niejednokrotnie moduł został zaprojektowany na nowo - całkowicie od postaw - aby wreszcie urządzenie pracowało jak należy. Moduły są produkowane na nowoczesnych podzespołach - co też ma kluczowe znaczenie w przypadku zastępowania nimi starych modułów produkowanych kilkanaście czy kilkadziesiąt lat temu.

Pierwsze fotografie w galerii pokazują oryginalny moduł - jest to zdjęcie orientacyjne - aby łatwo można było rozpoznać o jaki sterownik chodzi. Kolejne fotografie pokazują oferowany przez nas unowocześniony sterownik zastępczy. Szczegóły są zawsze opisane przy danym urządzeniu.

Jeśli nie jesteś pewny co jest uszkodzone w Twoim urządzeniu - nie naprawiaj metodą "wymiany w ciemno" kolejnych podzespołów...

Czasem bywa tak - że uszkodzony jest inny element niż mogło by się wydawać niedoświadczonej osobie, bywa też tak że usterka jest bardziej rozległa - i bez jej ustalenia i usunięcia - np sama wymiana płytki spowoduje uszkodzenie nowej, lub urządzenie popracuje krótki czas po czym znów się zepsuje.

Oferowana płyta sterująca jest ZAMIENNIKIEM oryginalnej - US-51s oznaczanej również kodem B-3731-194-1 lub C-2731-138-1

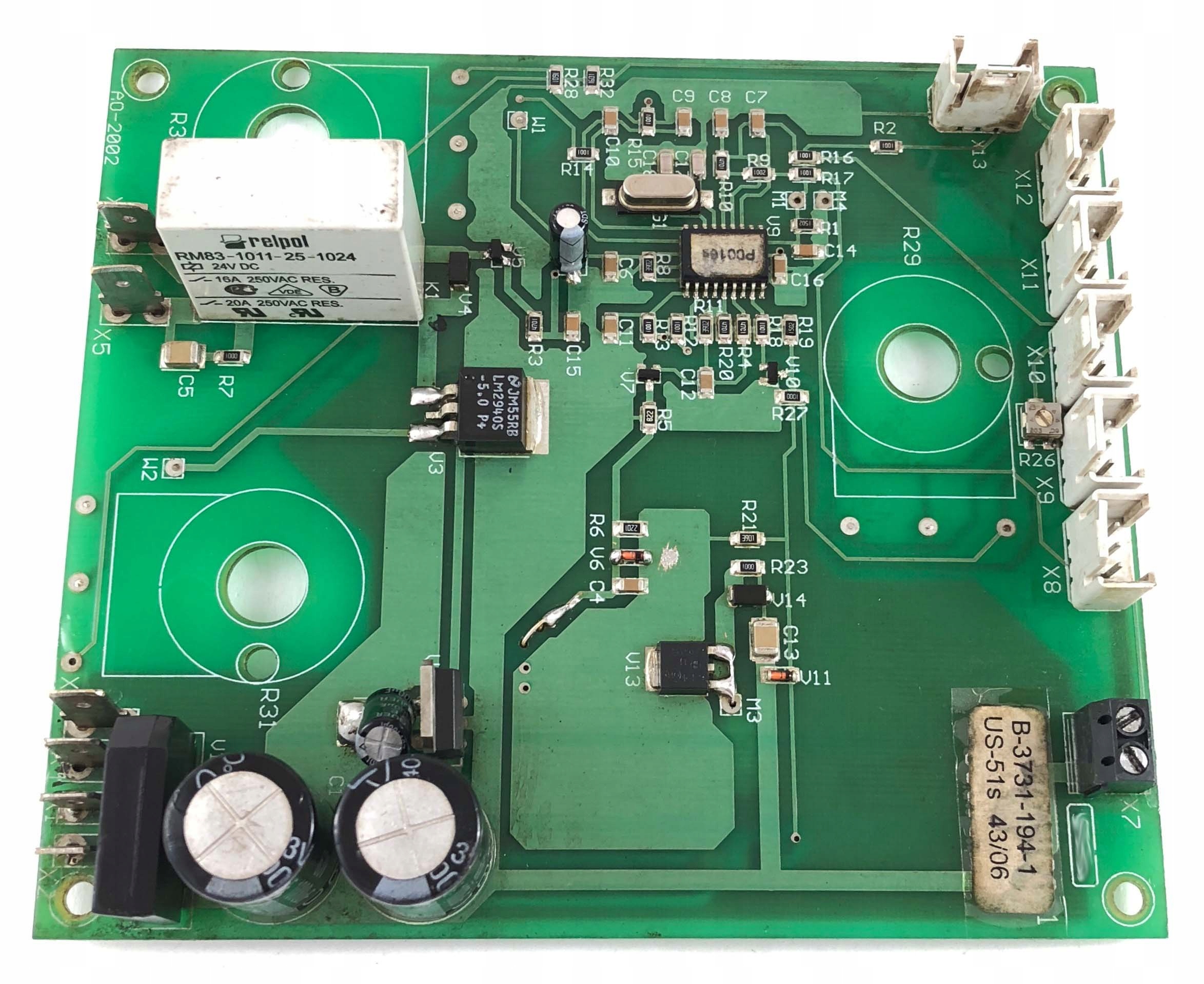

Oryginał US-51s widoczny jest na fotografii obok. Płyta widoczna na zdjęciu obok nie jest przedmiotem aukcji - czytaj opis dalej.

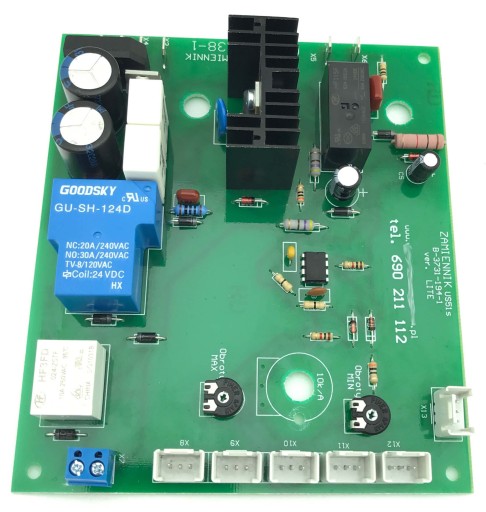

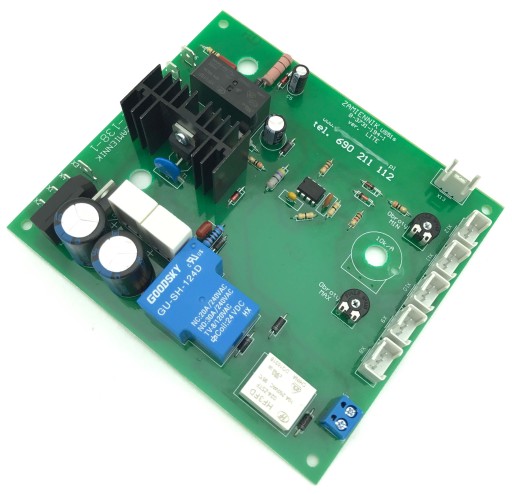

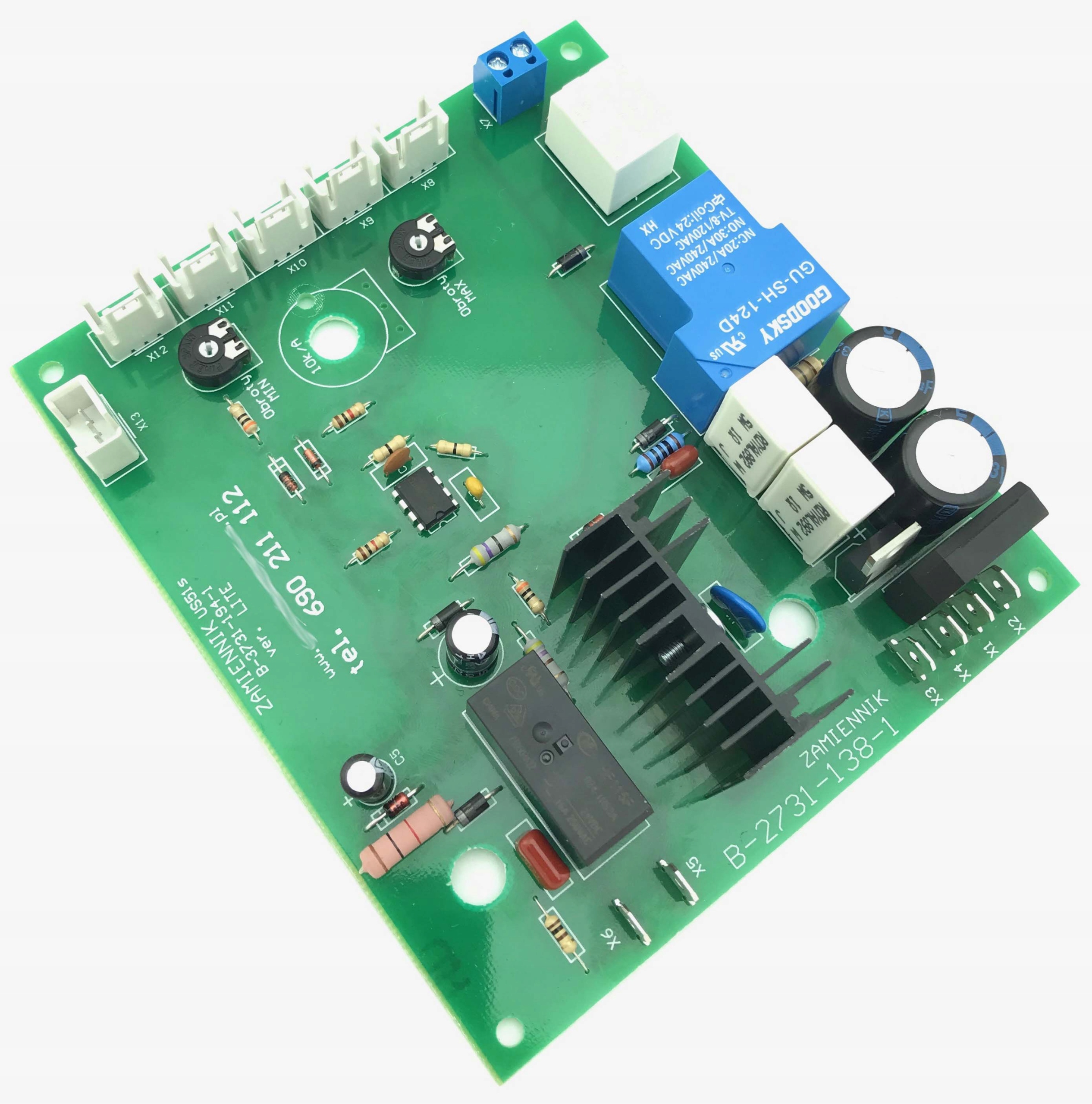

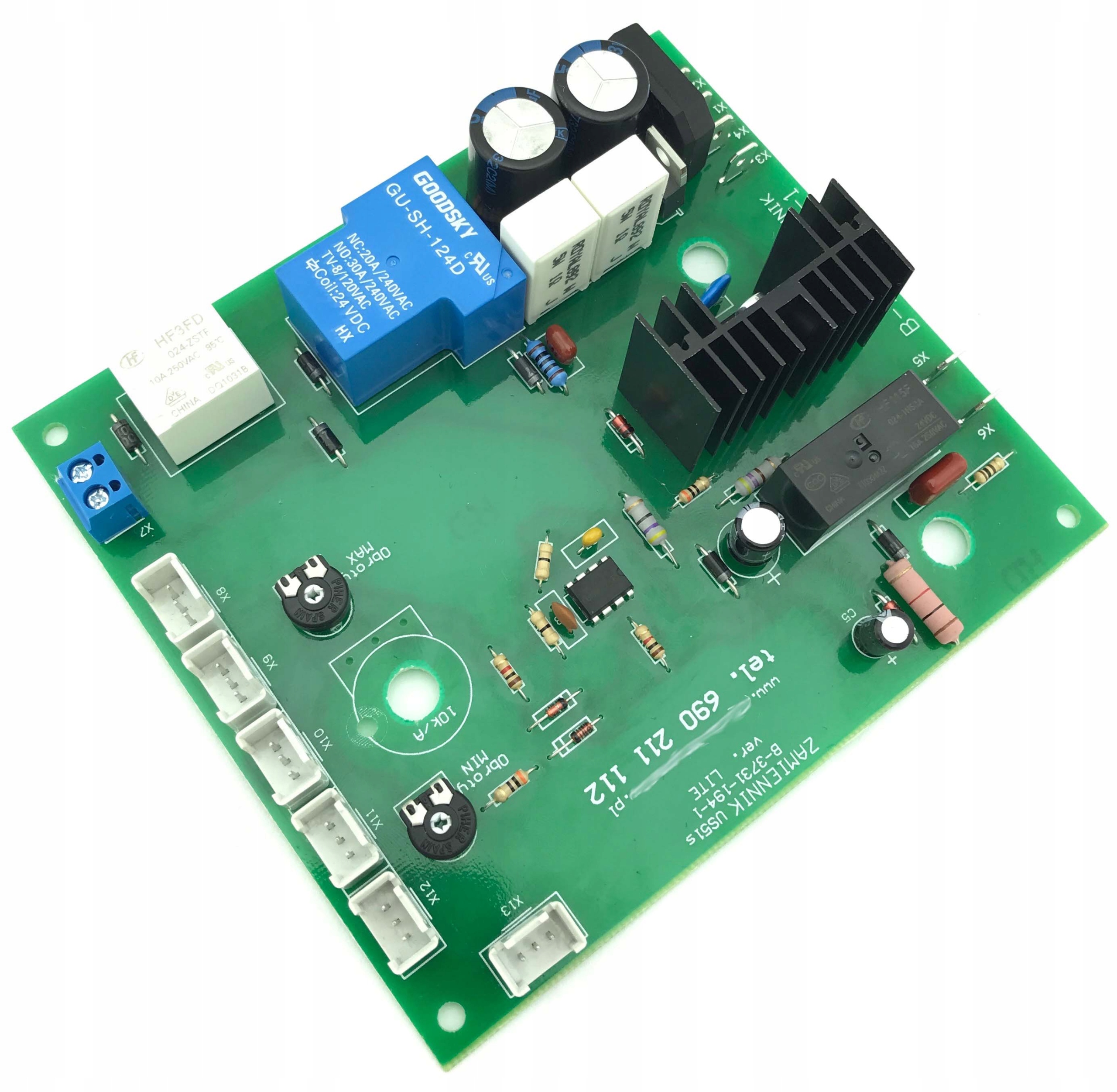

Oferujemy ZAMIENNIK US-51s w wersji "LITE" - (uproszczony).

Płyta posiada wszystkie podstawowe funkcje czyli:

- sterowanie "spawaniem" (stycznik, gaz, posuw drutu),

- regulacja prędkości posuwu drutu (jak w oryginale) oraz DODATKOWO możliwość ustawienia minimalnego i maksymalnego zakresu obrotów na potencjometrze - dzięki temu można sobie ładnie "rozciągnąć" zakres regulacji na całą skalę potencjometru, a nie tak że np używamy tylko w zakresie 2-3 i musimy powoli delikatnie i precyzyjnie kręcić bo reakcja na potencjometr jest gwałtowna. Dzięki "rozciągnięciu" zakresu regulacji - będziemy używać np skali 3-8 dzięki czemu można śmielej kręcić potencjometrem i uzyskać dużo większą precyzję nastaw obrotów.

- "upalanie drutu" - czyli opóźnienie wyłączenia trafa głównego w stosunku do czasu zatrzymania silnika - aby "nie wystawał z uchwytu" niepotrzebnie - zbyt długi kawałek drutu. Ta funkcja dobrana jest doświadczalnie i ustawiona "na sztywno" (jest możliwa zmiana przez dobór elementów).

- hamowanie silnika - po każdym puszczeniu przycisku w rękojeści następuje elektryczne hamowanie silnika - aby rozpędzony niepotrzebnie nie wysuwał nadmiaru drutu.

Skoro układ jest zamiennikiem "uproszczonym" (lite) - to nie posiada wszystkich funkcji oryginału. Oto funkcje których układ nie ma:

- spawanie punktowe (realizowane automatycznie przez elektronikę płytki) - oczywiście "ręcznie" można nadal spawać punktowo...

- spawanie przerywane (układ samoczynnie naprzemiennie rozpoczyna i kończy spawanie wg nastawionych czasów).

- prędkość dojazdowa (układ po wciśnięciu przycisku może wolniej rozpędzać podajnik drutu, po czym uzyskuje on nastawioną prędkość). W naszym zamienniku drut startuje od razu z nastawioną prędkością.

- funkcja 4-takt (po wciśnięciu i puszczeniu przycisku układ spawa, przycisk jest zwolniony, po kolejnym wciścięciu przycisku - układ przestaje spawać - i tak w koło - dzięki tej funkcji spawacz nie musi cały czas trzymać wciśniętego przycisku w rękojeści - jest to przydatne przy wykonywaniu długich spoin) - w naszym zamienniku działa tylko funkcja 2-taktu - czyli - wciskamy przycisk - urządzenie spawa, puszczamy przycisk - urządzenie przestaje spawać.

Wszystkie podłączenia, wymiar płytki oraz mocowania są w 100% zgodne z oryginałem.

Wystarczy odpiąć po kolei przewody ze starej płytki - podłączyć do nowej, zamocować ją i gotowe.

Oczywiście - potencjometry które służą do nastaw funkcji które płytka nie obsługuje - będą nie aktywne.

Działał będzie tylko potencjometr regulacji prędkości podawania drutu.

Płytka jest zamiennikiem plug&play oryginalnej płyty, ale jest od niej wytrzymalsza - wiele elementów jest większej mocy niż w oryginalnej płycie.

Zastosowaliśmy znacznie "mocniejszy" tranzystor mosfet sterujący silnikiem, oraz innego typu układ hamowania silnika.

Poza tym - płytka nie posiada mikroprocesora - więc w razie awarii jest łatwa do naprawy przez nawet domorosłego elektronika, a wszystkie części użyte do budowy są łatwo dostępne.

Posiadamy także styczniki (klasyczne i półprzewodnikowe) do tych migomatów, potencjometry regulacyjne, mostki prostownicze (diody) i inne elementy elektryczne / elektroniczne.

Można opisać objawy niesprawności urządzenia i ustalić czy przyczyną usterki jest płytka czy może inny element.
