Комплект беспроводного управления РНК-02 РОП-01 РЗБ-01 ЗАМЕЛЬ

Zestaw Sterowania Bezprzewodowego

ZAMEL RZB-01

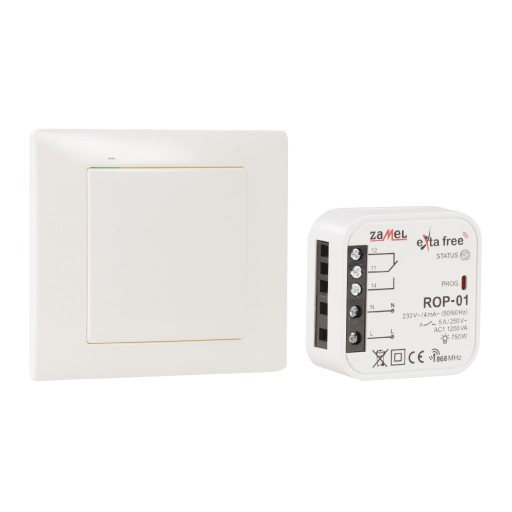

✔️ Kompletny zestaw sterowania bezprzewodowego (radiowy nadajnik klawiszowy 2-kanałowy RNK-02 oraz radiowy odbiornik dopuszkowy 1-kanałowy bistabilny ROP-01)

✔️ 5 trybów pracy: załączenie, wyłączenie, monostabilny, bistabilny, czasowy (opóźnione wyłączenie),

✔️ Niski pobór mocy przy możliwość pracy ciągłej

✔️ Sterowanie pracą oświetlenia lub innymi odbiornikami

✔️ Duży zasięg działania aż do 180m w terenie otwarty

✔️ Możliwość zwiększenia zasięgu działania poprzez zastosowanie retransmitera RTN-01

✔️ Łatwy montaż odbiornika w obudowie lampy lub w puszce podtynkowej 60 mm

✔️ Sygnalizacja optyczna działania

Zestaw oferuje komfortowe rozwiązanie służące do zdalnego sterowania oświetleniem lub odbiornikami innego typu.

W skład zestawu RZB-01 wchodzi odbiornik radiowy ROP-01 do montażu w puszkach pod- i natynkowych oraz nadajnik RNK-02 który, dzięki zasilaniu bateryjnemu, może być zamontowany w dowolnym miejscu.

Działanie

Po naciśnięciu przycisku, nadajnik wysyła sygnał o częstotliwości 868,32 MHz, sterujący odbiornikami EXTA FREE.

➡️ Procedura programowania urządzenia (wpisywania nadajnika do pamięci odbiornika) opisana jest w instrukcjach obsługi poszczególnych odbiorników systemu EXTA FREE.

Zasięg (do 250 m w zależności od odbiornika) można zwiększyć stosując retransmiter lub kilka retransmiterów RTN-01.

Urządzenie ROP-01 może pracować w pięciu trybach:

• MONOSTABILNY przekaźnik działa tylko w czasie naciśnięcia przycisku nadajnika.
• BISTABILNY (jeden przycisk) urządzenie cyklicznie zmienia stan przekaźnika po naciśnięciu zawsze tego samego przycisku.
• ZAŁĄCZ urządzenie włącza się po naciśnięciu przycisku.
• WYŁĄCZ urządzenie wyłącza się po naciśnięciu przycisku.
• CZASOWY urządzenie wyłącza się po zaprogramowanym czasie (tp) jednak można je wyłączyć przed upływem tego czasu. Czas wpisany przez producenta - 15 s.

UWAGA! Zapisany czas nie ulega skasowaniu.

Montaż RNK-02

Nadajnik można zamocować w dowolnym miejscu za pomocą dwustronnej taśmy klejącej lub przy pomocy dwóch kołków rozporowych 5x(3x30) mm

Sposób montażu przy pomocy kołków:

1. Zdjąć klawisz - w tym celu należy nacisnąć klawisz z jednej strony, a z drugiej, w powstałą szczelinę wsunąć wkrętak płaski i podważyć.
2. Ustalić miejsce montażu nadajnika na ścianie, wykonać dwa otwory, odpowiadające otworom montażowym w podstawie nadajnika.
3. Osadzić w otworach kołki rozporowe.
4. Przymocować podstawę za pomocą wkrętów, wkręcając je do kołków rozporowych.
5. Założyć klawisz.

Montaż ROP-01

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
4. Zamontować urządzenie ROP01 w puszce instalacyjnej.
5. Załączyć obwód zasilania

Dane techniczne

• Znamionowe napięcie zasilania nadajnika: 3V DC
• Znamionowe napięcie zasilania odbiornika: 230V AC
• Typ baterii nadajnika: CR2032
• Częstotliwość: 868 MHz
• Kodowanie: transmisja z adresacją
• Ilość kanałów nadajnika: 2
• Ilość kanałów odbiornika: 1
• Zasięg działania nadajnika: 250 m
• Zasięg działania odbiornika: 230 m
• Stopień ochrony nadajnika: IP20
• Stopień ochrony odbiornika: IP20
• Maksymalny prąd przekaźnika: 5 A
• Maksymalne napięcie przekaźnika: 250 V AC
• Maksymalna moc przekaźnika: 1250 VA
• Styki: 1 NO/NC
• Kategoria użytkowania: AC1
