Комплект беспроводного управления RZB-05 ZAMEL

Zestaw Sterowania Bezprzewodowego

ZAMEL RZB-05

✔️ Kompletny zestaw sterowania bezprzewodowego (pilot 2-kanałowy P-257/2 oraz radiowy odbiornik dopuszkowy 1-kanałowy bistabilny ROP-01)

✔️ Łatwy montaż odbiornika w obudowie lampy lub w puszce podtynkowej 60 mm

✔️ Niski pobór mocy, możliwość pracy ciągłej

✔️ Sterowanie pracą oświetlenia, wentylacji, ogrzewania, nawadniania, itp

✔️ 5 trybów pracy: załączenie, wyłączenie, tryb monostabilny, bistabilny, czasowy (opóźnione wyłączenie)

✔️ Możliwość zwiększenia zasięgu działania poprzez zastosowanie retransmitera RTN-01

✔️ Możliwość wykorzystania drugiego przycisku pilota do sterowania innym odbiornikiem serii EXTA FREE

✔️ Duży zasięg działania aż do 180m w terenie otwartym

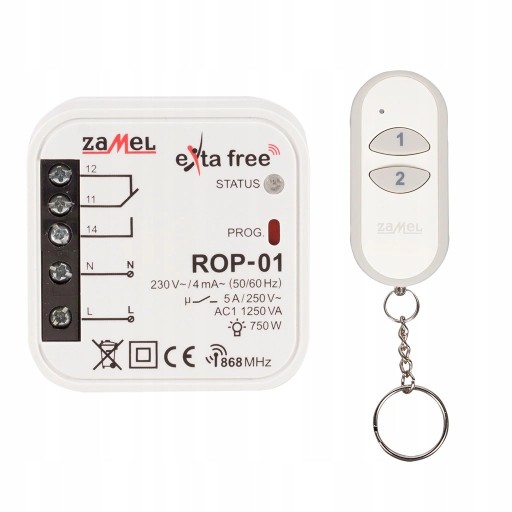

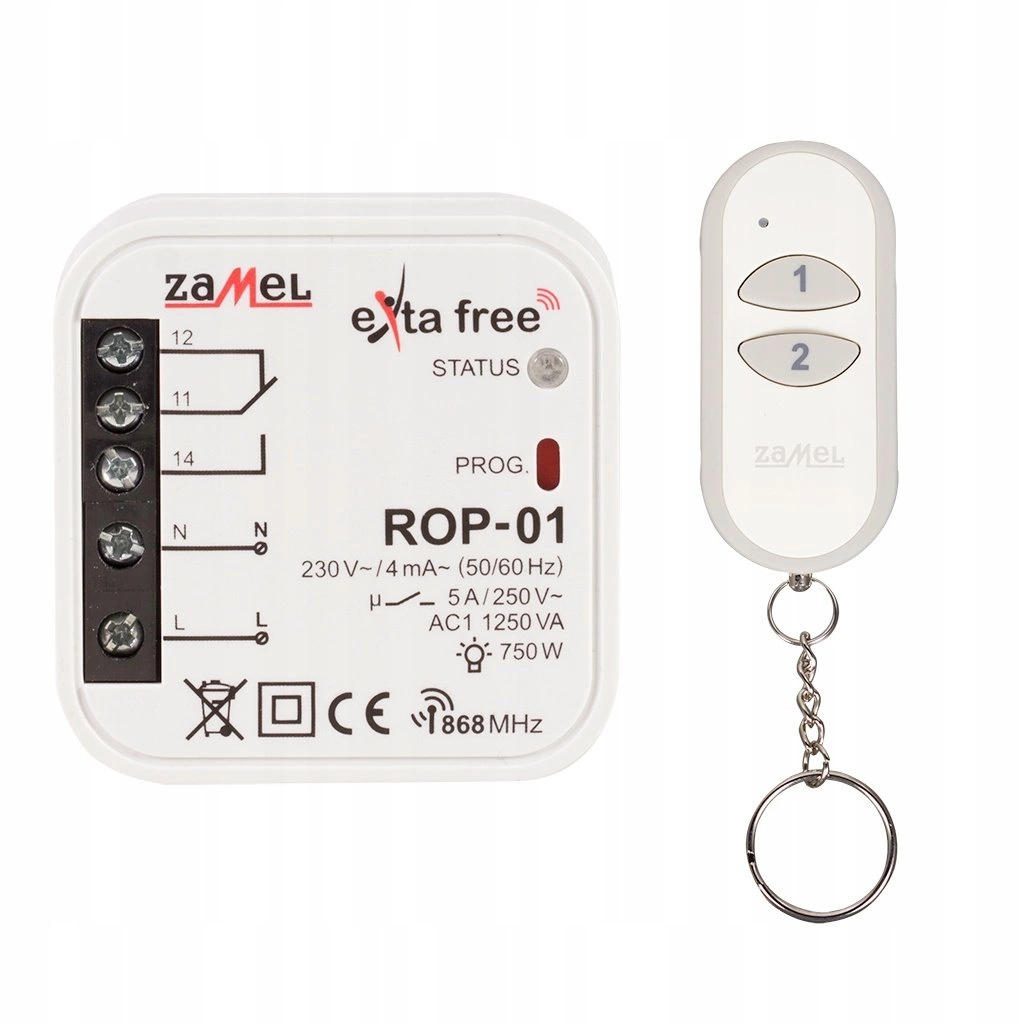

Zestaw składa się z:

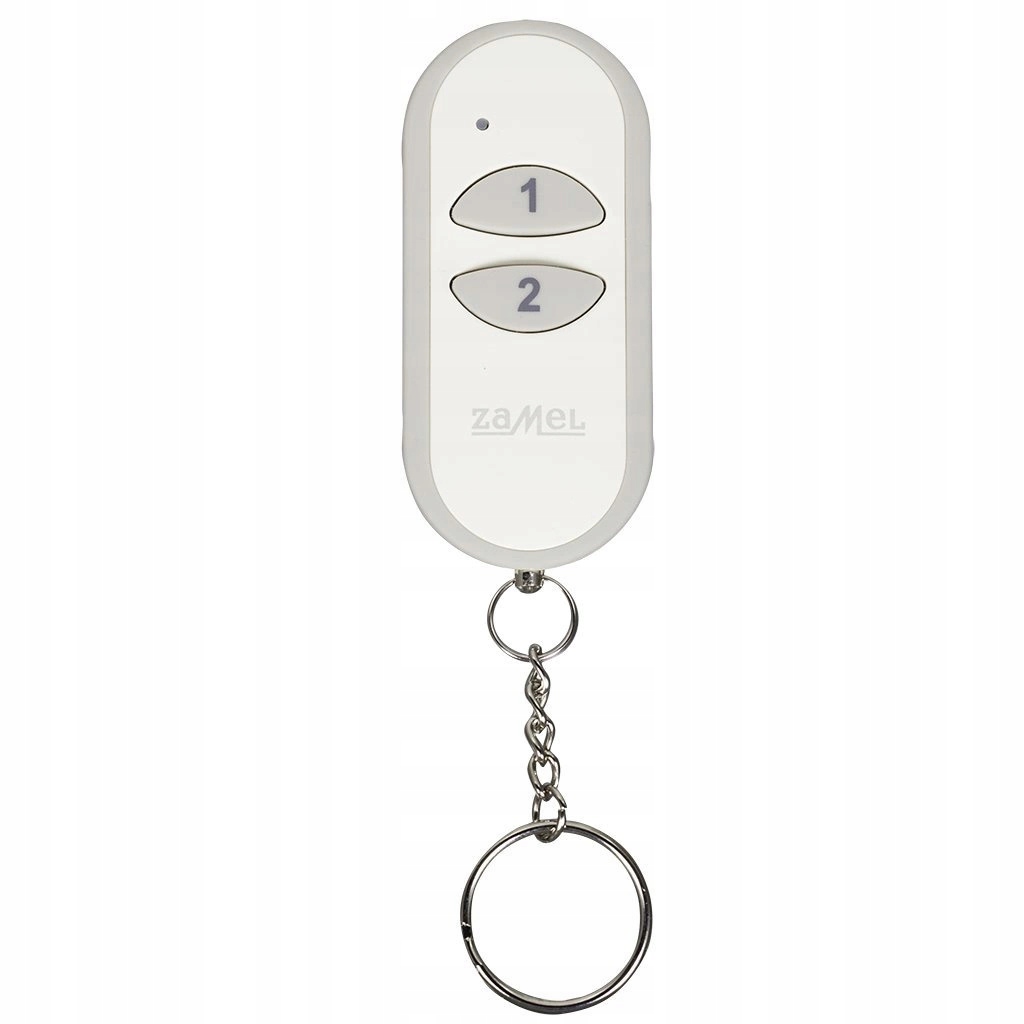

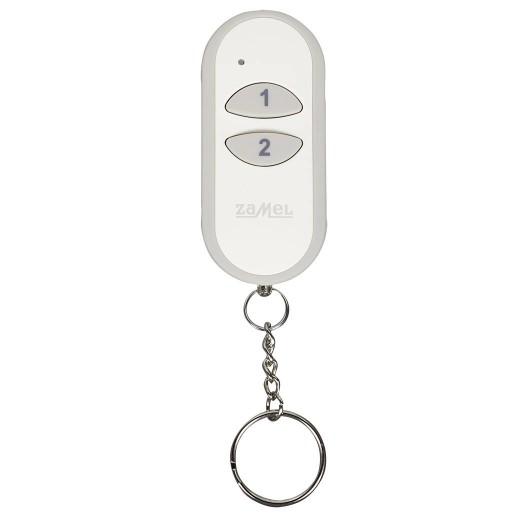

• 1 szt. Pilot 2-kanałowy P-257/2
• 1 szt. Radiowy odbiornik dopuszkowy 1-kanałowy ROP-01

Działanie P-257/2

➡️ Po naciśnięciu przycisku P-257/2, pilot wysyła sygnał o częstotliwości 868,32 MHz, sterujący odbiornikiem ROP-01 lub innymi odbiornikami EXTA FREE.

➡️ Procedura programowania urządzenia (wpisywania nadajnika do pamięci odbiornika) opisana jest w instrukcjach obsługi poszczególnych odbiorników systemu EXTA FREE.

➡️ Zasięg (do 250 m w zależności od odbiornika) można zwiększyć stosując retransmiter lub kilka retransmiterów RTN-01.

Urządzenie ROP-01 może pracować w pięciu trybach

✅ Monostabilny - przekaźnik działa tylko w czasie naciśnięcia przycisku nadajnika

✅ Bistabilny - (jeden przycisk) urządzenie cyklicznie zmienia stan przekaźnika po naciśnięciu zawsze tego samego przycisku.

✅ Załącz - urządzenie włącza się po naciśnięciu przycisku.

✅ Wyłącz - urządzenie wyłącza się po naciśnięciu przycisku

✅ Czasowy - urządzenie wyłącza się po zaprogramowanym czasie (tp) jednak można je wyłączyć przed upływem tego czasu. Czas wpisany przez producenta - 15 s

UWAGA! Zapisany czas nie ulega skasowaniu.

Montaż ROP-01

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
4. Zamontować urządzenie ROP01 w puszce instalacyjnej.
5. Załączyć obwód zasilania.

Wymiana baterii P-257/2

Stan rozładowania baterii sygnalizowany jest kilkukrotnym zapaleniem się diody LED w czasie nadawania.

1. Odkręcić dwa wkręty mocujące znajdujące się na dolnej części pilota.
2. Ściągnąć górną pokrywę wraz z silikonową klawiaturą.
3. Wyciągnąć płytkę z elektroniką.
4. Wysunąć baterię z zacisku.
5. Zamontować nową baterię.
6. Umieścić płytkę z elektroniką z powrotem w podstawie.
7. Założyć górną pokrywę wraz z klawiaturą i dokręcić wkręty mocujące

Należy zwrócić uwagę na polaryzację baterii, oznaczoną na zacisku. Nieprawidłowe zamontowanie baterii może doprowadzić do uszkodzenia urządzenia

EXTA FREE- Sterowanie bezprzewodowe

System radiowego sterowania budynkiem

▶️ To bezpieczeństwo, innowacyjna technologia i komfort na każdą kieszeń.

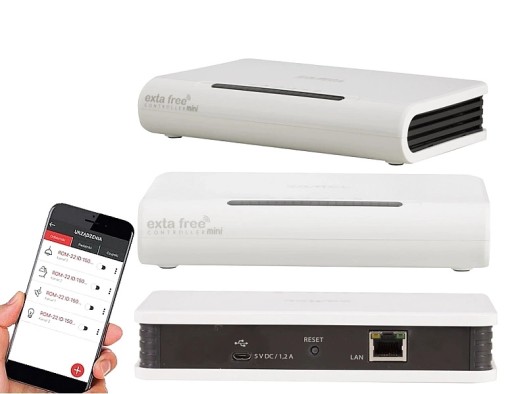

▶️ Wzbogacony o jednostkę centralną, umożliwia sterowanie oświetleniem, ogrzewaniem, klimatyzacją, roletami okiennymi oraz innymi urządzeniami w budynku nie tylko z poziomu nadajników radiowych, lecz także za pomocą smartfonów i tabletów.

System bezpieczeństwa

🔴 System EXTA FREE to również sprzymierzeniec w trosce o bezpieczeństwo.

🔴 Dzięki czujnikom ruchu lub kontaktronowym użytkownik w dowolnym momencie może sprawdzić czy okna i drzwi budynku są zamknięte.

🔴 Natomiast czujnik zalania wykryję wodę pojawiająca się w pomieszczeniu.

Dane techniczne:

• Znamionowe napięcie zasilania nadajnika: 3 V DC
• Znamionowe napięcie zasilania odbiornika: 230 V AC
• Typ baterii nadajnika: CR2032
• Częstotliwość: 868 MHz
• Kodowanie: transmisja z adresacją
• Ilość kanałów nadajnika: 2
• Ilość kanałów odbiornika: 1
• Zasięg działania nadajnika: 250 m
• Zasięg działania odbiornika: 230 m
• Stopień ochrony nadajnika: IP20
• Stopień ochrony odbiornika: IP20
• Maksymalny prąd przekaźnika: 5 A
• Maksymalne napięcie przekaźnika: 250 V AC
• Maksymalna moc przekaźnika: 1250 VA
• Styki: 1 NO/NC
• Kategoria użytkowania: AC1
