Y026-1B US-68 C-3731-401-2 Плата MiniMagster 1501

Witaj miły kliencie !!!

Od ponad 20-tu lat zajmujemy się naprawą sprzętu spawalniczego. Naprawa to nie tylko wymiana uszkodzonego elementu, ale także analiza dlaczego doszło do usterki, szukanie słabych punktów uszkodzonego podzespołu i znalezienie rozwiązań, aby takim usterkom zaradzić na przyszłość. Tak zdobyta wiedza - pozwoliła nam opracować własne wersje płyt sterujących, które są w pełni zgodne z ich oryginałami, ale zostały pozbawione słabych punktów, wad konstrukcyjnych czy pewnych niedoróbek. Słabe elementy które ulegały uszkodzeniu zastąpiliśmy lepszymi, wprowadziliśmy różnego rodzaju filtry i zabezpieczenia, a niejednokrotnie moduł został zaprojektowany na nowo - całkowicie od postaw - aby wreszcie urządzenie pracowało jak należy. Moduły są produkowane na nowoczesnych podzespołach - co też ma kluczowe znaczenie w przypadku zastępowania nimi starych modułów produkowanych kilkanaście czy kilkadziesiąt lat temu.

Pierwsze fotografie w galerii pokazują oryginalny moduł - jest to zdjęcie orientacyjne - aby łatwo można było rozpoznać o jaki sterownik chodzi. Kolejne fotografie pokazują oferowany przez nas unowocześniony sterownik zastępczy. Szczegóły są zawsze opisane przy danym urządzeniu.

Jeśli nie jesteś pewny co jest uszkodzone w Twoim urządzeniu -  Nie naprawiaj metodą "wymiany w ciemno" kolejnych podzespołów...

Czasem bywa tak - że uszkodzony jest inny element niż mogło by się wydawać niedoświadczonej osobie, bywa też tak że usterka jest bardziej rozległa - i bez jej ustalenia i usunięcia - np sama wymiana płytki spowoduje uszkodzenie nowej, lub urządzenie popracuje krótki czas po czym znów się zepsuje.

Fotografia obok przedstawia ORYGINALNĄ płytę US68 - Y026-1B - w celach orientacyjnych. Płyta przedstawiona obok - nie jest przedmiotem aukcji. Kupujesz zamiennik pokazany i opisany poniżej.

Oferowane tutaj podzespoły są ZAMIENNIKAMI oryginalnych, w 100% zgodne z oryginałem pod względem podłączenia, działania i wymiarów, natomiast w wielu przypadkach są udoskonalone – słabe elementy stosowane w oryginale zostały zastąpione mocniejszymi.

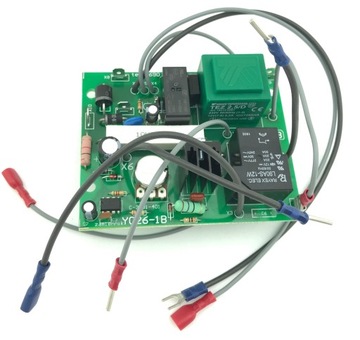

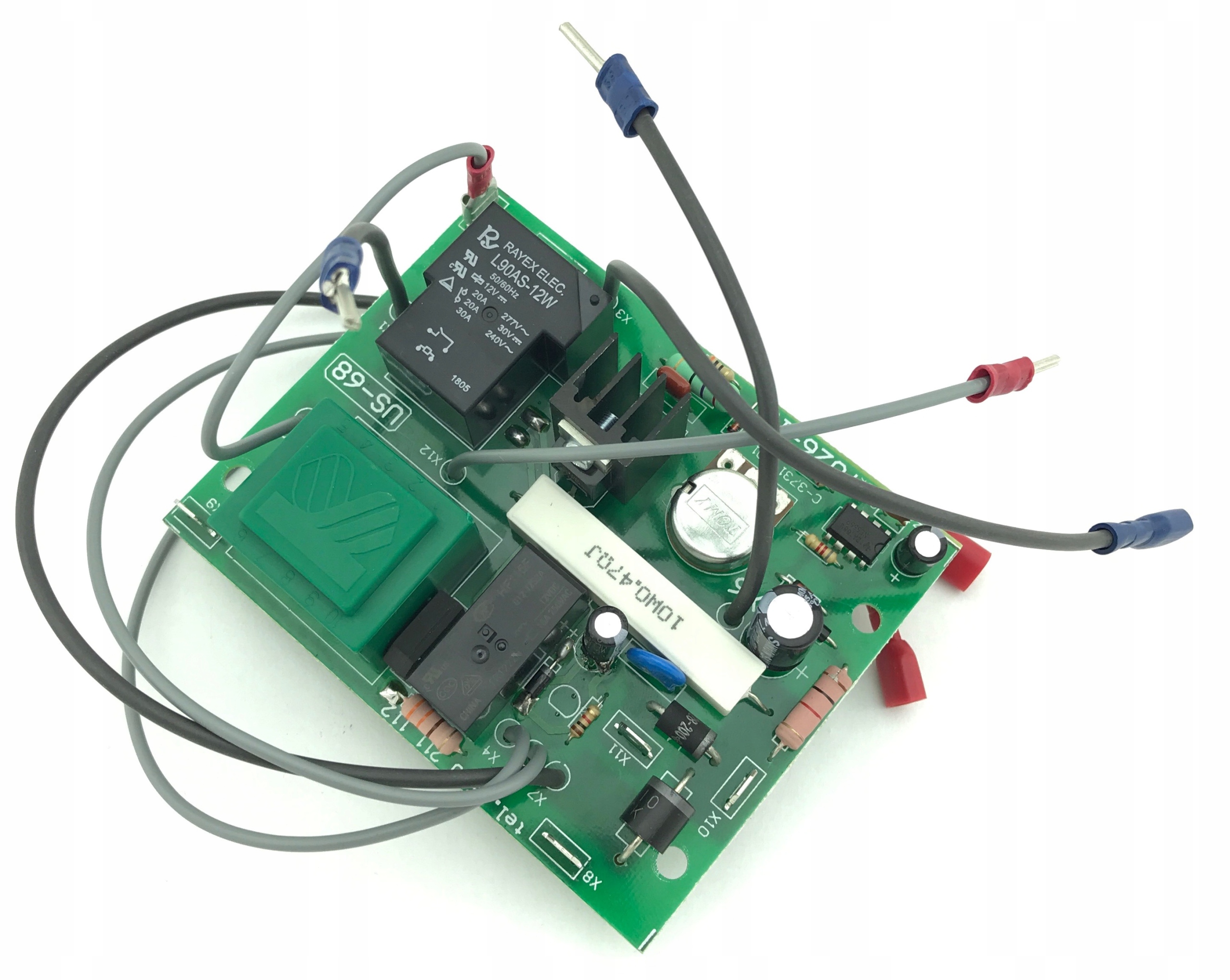

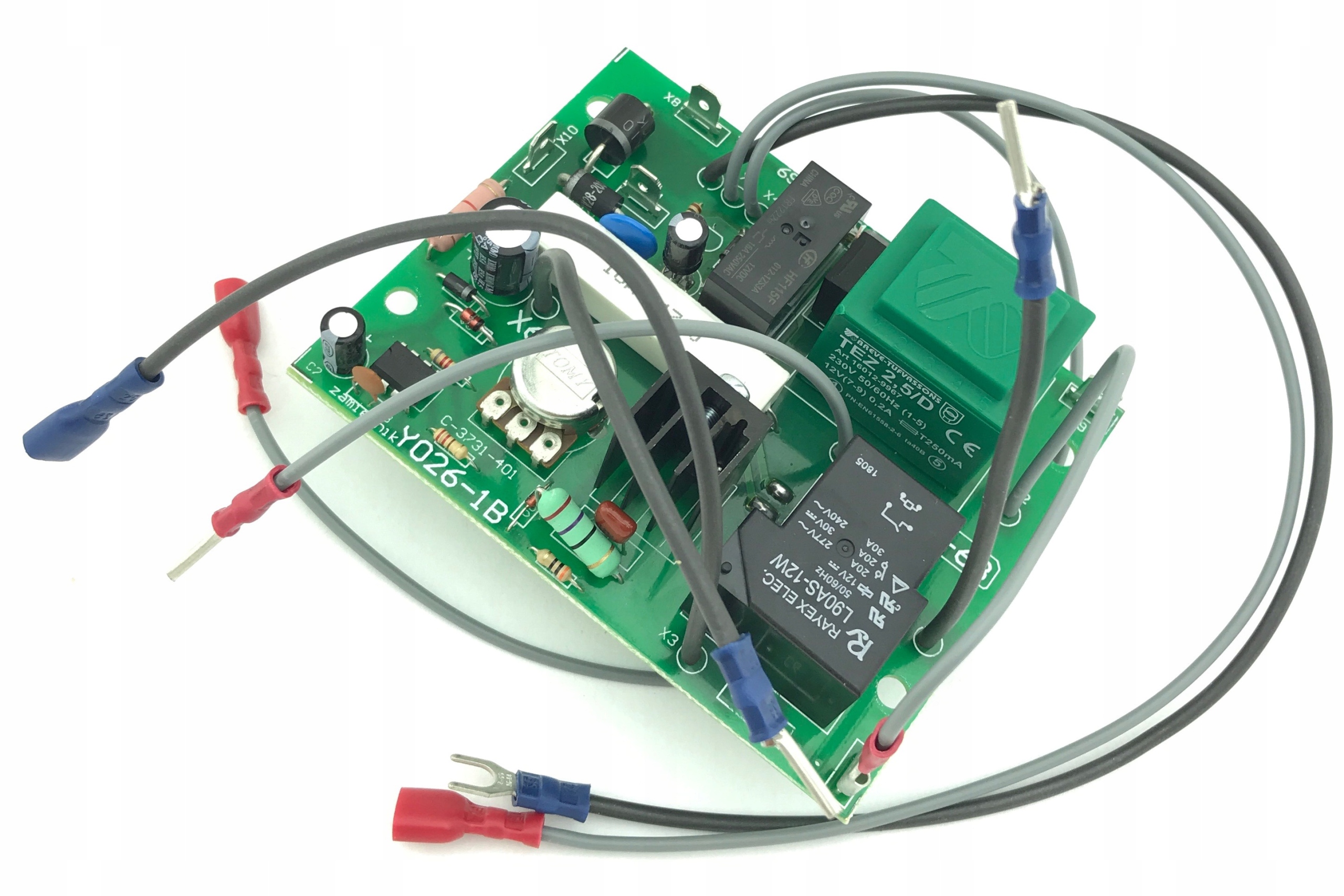

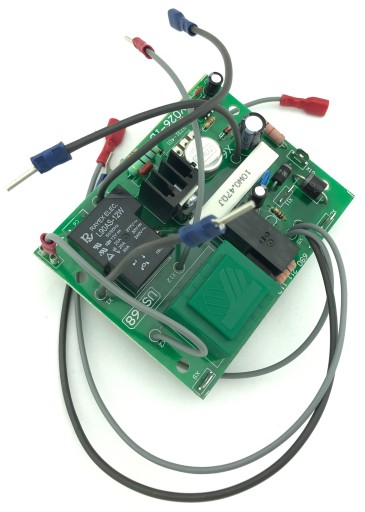

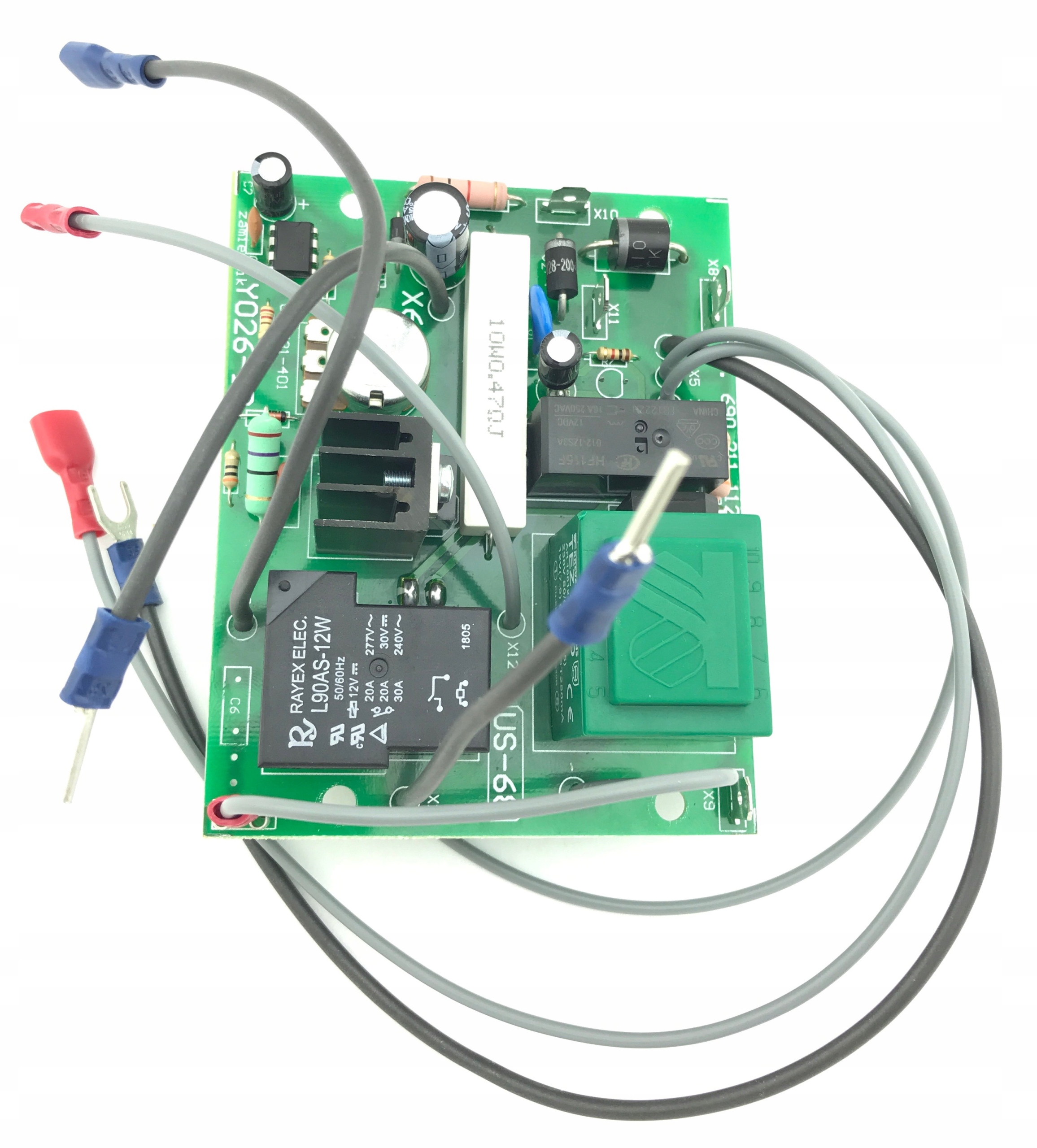

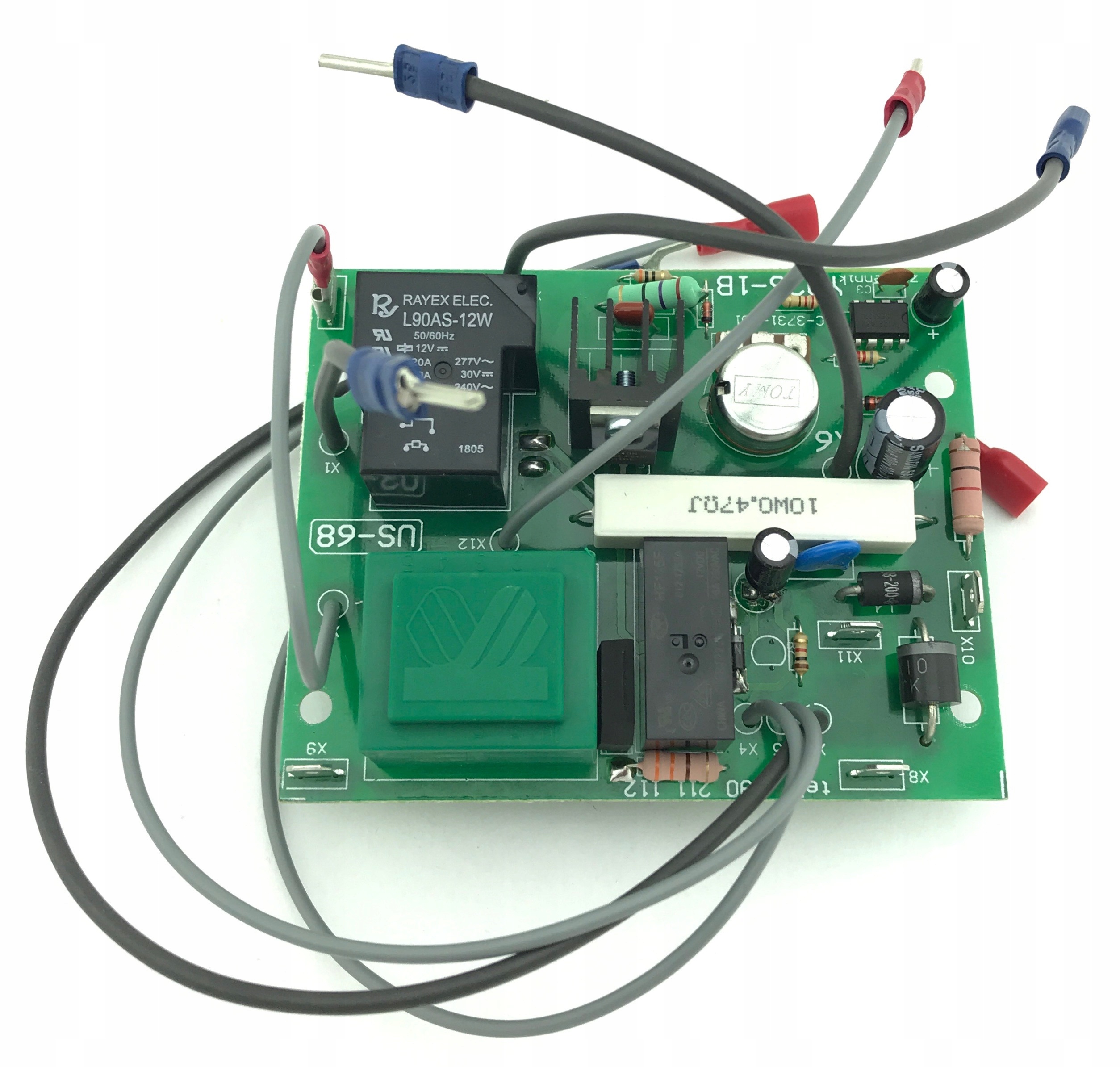

Przedmiotem sprzedaży jest zamiennik płyty Y026-1B / US-68  pokazany z prawej strony - stosowana m.in. w migomatach

• MagPower 1700s
• MagPower 1700
• MiniMagster 1501s
• i innych

Na tej aukcji kupujesz zamiennik 100% zgodny z oryginałem pod względem działania i podłączeń, jednak WZMOCNIONY, wytrzymalszy od oryginału.

- w czym płyta jest lepsza od oryginału ? Przede wszystkim w tym - że element sterujący silnikiem (tranzystor MOSFET) - jest przykręcony na dużym radiatorze - co zapewnia mu właściwe chłodzenie. W oryginalne takiego radiatora nie ma, tranzystor jest wlutowany w płytkę która ma odprowadzać ciepło - jednak rozwiązanie takie jest znacznie mniej skuteczne, co powoduje jej przyśpieszone uszkodzenie. Ponadto - płyta jest wykonana w oparciu o klasyczne elementy przewlekane (większe gabarytowo) a oryginał - maleńkie elementy SMD. W przypadku urządzeń przemysłowych (jak np. migomaty) - gorzej się to sprawdza - małe elementy są bardziej wrażliwe na niekorzystne warunki pracy, a ponadto - w razie awarii są trudniejsze do zakupu czy wymiany.

Często zadawane pytania:

- Na oryginalnej płycie jest duży stycznik a tutaj mały przekaźnik, czy płytka nie jest przez to "słabsza" lub zaraz się zepsuje ?

Owszem - oryginalna płytka jako element załączający transformator główny - posiada stycznik, w zamienniku zastosowano przekaźnik. Różnica - z natury innej konstrukcji mechanicznej stycznika i przekaźnika sprawia - że stycznik jest dużo większy (bo ma inaczej skonstruowany mechanizm załączający), przekaźnik jest mniejszy.

Stycznik zastosowany w oryginale jest łącznikiem trójfazowym (posiada 3 tory łączeniowe) - jednak ta cecha nie jest tu potrzebna ani nie jest wykorzystywana - wszystkie trzy tory są tam zmostkowane i stycznik załącza jeden obwód.

Zastosowany w zamienniku przekaźnik fabrycznie posiada jeden tor łączeniowy przez co jest znacznie mniejszy.

Parametry łączeniowe:

ORYGINALNY STYCZNIK - 3 x 6A (po zmostkowaniu teoretycznie max 12A)

PRZEKAŹNIK W ZAMIENNIKU - 30 A !!!

Ponadto - w zamienniku zastosowaliśmy kondensator zapobiegający iskrzeniu na stykach podczas wyłączania - co ogranicza wypalanie styków przekaźnika i przedłuża jego żywotność.

No i najważniejsze - stycznik taki jak w oryginale kosztuje około 150 zł i jest trudno dostępny, przekaźnik taki jak w zamienniku kosztuje około 5 zł i można go kupić w każdym sklepie z częściami elektronicznymi - i w razie potrzeby łatwo wymienić...

- czy płyta ma potencjometr - bo na zdjęciu go nie widać ? Tak - płyta ma potencjometr zamontowany - zależnie od wersji i wykonania - albo całkowicie od spodu płytki, albo tak jak w oryginale. W każdym razie wszystko pasuje i działa...

UWAGA - płyta występuje w dwóch wersjach !!!

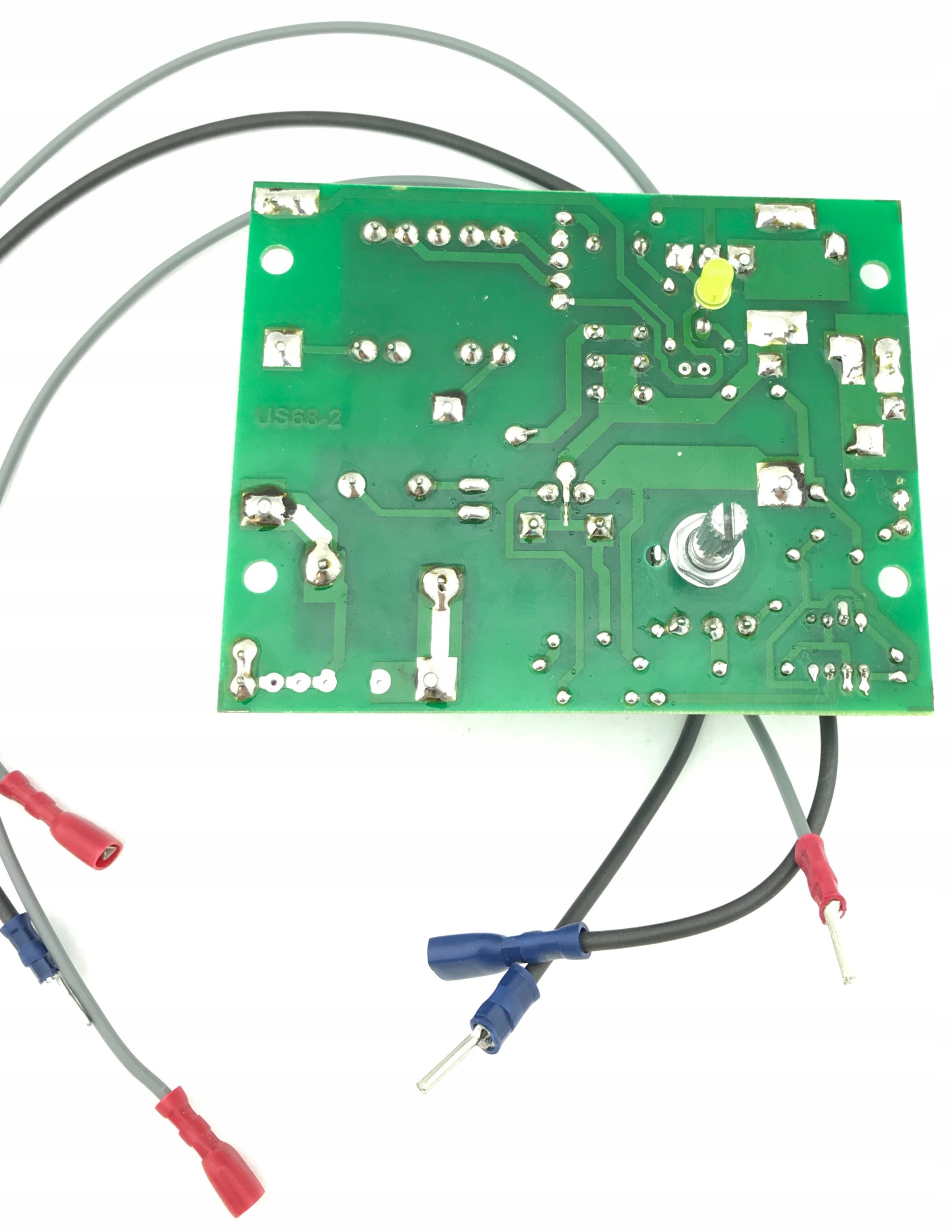

Na tej aukcji kupujesz płytkę z JEDNĄ DIODĄ LED - żółtą, informującą o przegrzaniu.

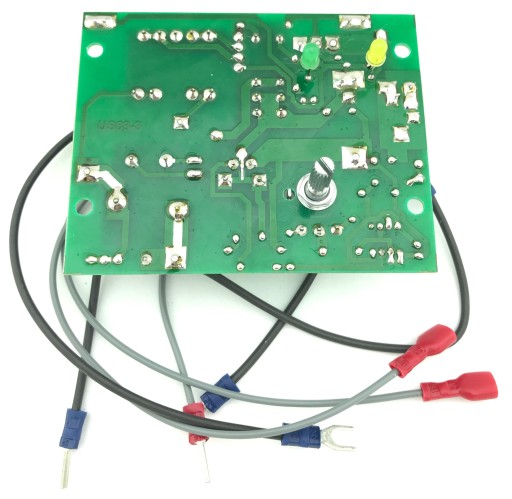

Występuje także wersja z DWOMA LEDami - zieloną i żółtą - wtedy żółta umieszczona jest w innym miejscu (również sygnalizuje przegrzanie), a zielona sygnalizuje załączenie urządzenia.

Taka płytka widoczna jest na fotografii obok - wystawiamy ją na aukcji numer 8445553776
