Trójnik BAB 3/8" BSP Z

HYDRON

Trójnik BAB  3/8" BSP

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Trójnik BAB - symetryczny nastawny z gwintami BSP

Trójnik z nakrętką po środku.

B= gwint zewnętrzny - 3/8"

A= nakrętka - 3/8"

Wykonanie : stal automatowa pokryta ocynkiem.

Typ cieczy: olej hydrauliczny

oznaczenie alternatywne: XET 3/8"

oznaczenie wg Rastelli-Raccordi: 60.55.06.06

oznaczenie wg Cast : 306803

symbol: BB-06

Złącze trójnikowe symetryczne nakrętne z gwintem BSP

Branch tee adapter with swivel nut - thread BSP parallel

Trójnik Typ: 60.55

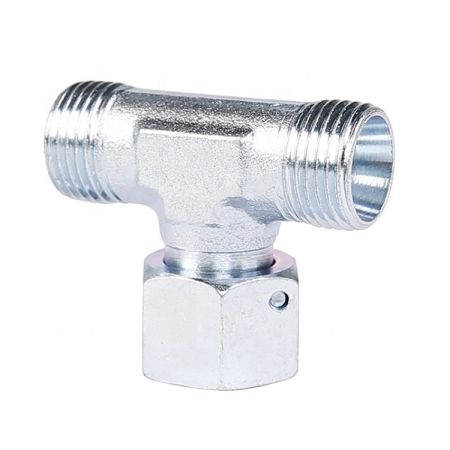

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 3/8" BSP
• Gwint 1 ( mm ): 16,3-16,6zew./14,9-15,4wew.
• Gwint 2: 3/8" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 250 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 60550606 3/8 (ET)
• Oznaczenie wg CAST: 306803
• Oznaczenie alternatywne: XET 3X 3/8" BSP

Trójnik calowy BSP służy do łączenia części układów hydraulicznych, w których po obu stronach znajduje się gwint zewnętrzny, natomiast trzeci gwint jest wewnętrzny. BB-06
