Акустический оконный воздухоотводчик QAIR 1301 MAX 30 м³/ч

Nawiewnik okienny QAIR 1301

• Samoczynny, automatyczny stabilizator przepływu
• Płynna manualna regulacja
• Trzy-etapowe tłumienie hałasu dobiegający z zewnątrz

Dane techniczne:

Model: QAIR 1301

Wymiary regulatora przepływu: 399x45 mm

Maksymalny przepływ powietrza: 30 m³/h

Montaż: Stolarka PCV lub drewniana w górnej części okna

Kolor: Biały

W zestawie: Regulator QAIR 300, okap zewnętrzny OKZ 400, tłumik akustyczny LAK 100, wkręty, zaślepki

Producent: HARMANN

Zastosowanie

Głównym przeznaczeniem nawiewników QAIR jest doprowadzenie powietrza kompensacyjnego do mieszkań, w systemowych rozwiązaniach mechanicznej wentylacji wywiewnej.

Nawiewniki QAIR dopuszczone są do zastosowania na cele doprowadzenia powietrza do pomieszczeń wyposażonych w wentylację grawitacyjną, mechaniczną wywiewną lub hybrydową.

Ze względu na zasadę działania nawiewniki mogą pracować zarówno w systemach stałoprzepływowych, jak również tych, które zaprojektowano z uwzględnieniem zmiennego strumienia powietrza wywiewanego (np. kratki wyciągowe higrosterowane lub indywidualne wentylatory wywiewne). Mogą być stosowane budynkach mieszkalnych, zamieszkania zbiorowego (w tym hoteli), użyteczności publicznej, biurowych i gospodarczych.

Do czego służą nawiewniki okienne?

Coraz wyższe wymagania dotyczące izolacyjności przegród budowlanych tj. ścian i okien dla nowych budynków jak również termomodernizacji budynków starszych prowadzą do podwyższonej szczelności i zmniejszonej wymiany między powietrzem wewnętrznym a zewnętrznym. Bez odpowiedniego systemu wentylacji środowisko wewnątrz pomieszczeń pogarsza się.

Skutkiem braku dostępu do świeżego powietrza może być:

• Nadmierna wilgoć w pomieszczeniach - zaparowane szyby, pojawienie się czarnego nalotu (pleśń i grzyb) na ścianach czy suficie;
• Zbyt mała ilość tlenu - może powodować niedotlenienie mózgu, złe samopoczucie, nudności, zmęczenie;
• Gromadzenia się toksyn - emitowanych przez farby, meble, dywany, środki chemiczne gospodarstw domowych i dwutlenku węgla (pochodzącego z wydychanego powietrza) wewnątrz pomieszczenia.

Izolacyjność akustyczna nawiewnika

Wykonanie otworów w konstrukcji okna obniża jego właściwości akustyczne. Stosując nawiewnik QAIR izolacyjność akustyczna okna pozostaje na podobnym poziomie. Konstrukcja nawiewnika niweluje szerokie spektrum częstotliwości pozwalając cieszyć się ciszą wewnątrz pomieszczeń.

Izolacyjność akustyczna nawiewnika w pozycji:

1. Przymkniętej D n,e,w= 45 dB
2. Otwartej D n,e,w= 42 dB

Sposób montażu

Nawiewniki QAIR przeznaczone są do montażu w stolarce okiennej PCV lub drewnianej. Montaż polega na wykonaniu poziomej szczeliny wentylacyjnej w górnej części okna przy pomocy frezarki o wymiarach i kształcie zgodnie z rysunkiem. Nawiewnik mocuje się przy pomocy wkrętów.

Dysza kierująca strumień napływającego powietrza powinna być skierowana do góry tak, aby strumień chłodnego powietrza napływającego z zewnątrz mieszał się z powietrzem ciepłym znajdującym się pod sufitem nie powodując tym samym przechłodzenia wentylowanych pomieszczeń.

Umiejscowienie nawiewnika nie powinno utrudniać otwierania lub uchylania okna (w przypadku okien uchylno-rozwiernych). Optymalnym miejscem do montażu jest środek skrzydła okna lub pozycja bliżej strony, po której zamontowana jest klamka. Montaż zbyt blisko zawiasów może spowodować uszkodzenie nawiewnika i ściany.

Po wykonaniu otworów na zewnętrznej stronie okna wkrętami zamontować okap standardowy. Od strony wewnętrznej zamontować regulator.

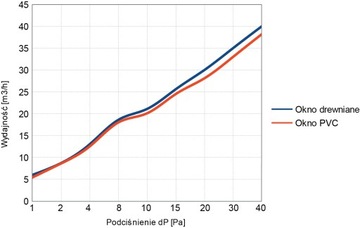

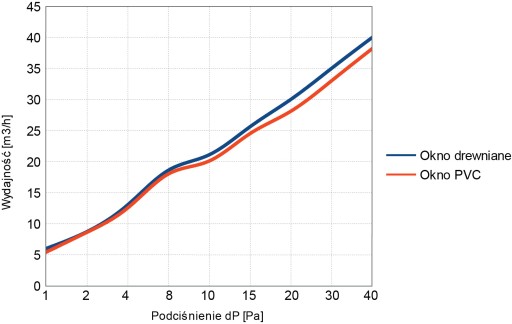

Wydajność nawiewnika

dla otwartej przepustnicy ręcznej

• Przy różnicy między ciśnieniem panującym na zewnątrz a wewnątrz budynku dP= 20 Pa wydajność wynosi 30 m³/h;
• Dla dP= 10 Pa wydajność wynosi 21 m³/h.

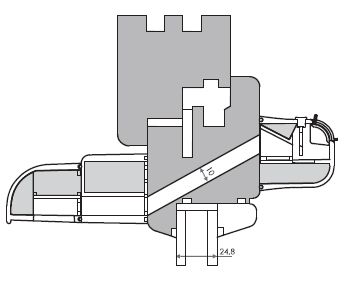

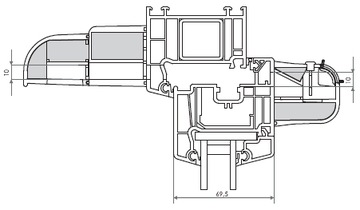

Przekroje montażu

wraz z wymiarami otworów w stolarce

1. Drewnianej
2. PCV

UWAGA! W stolarce drewnianej otwory należy wykonać ze spadkiem na zewnątrz pod kątem 12

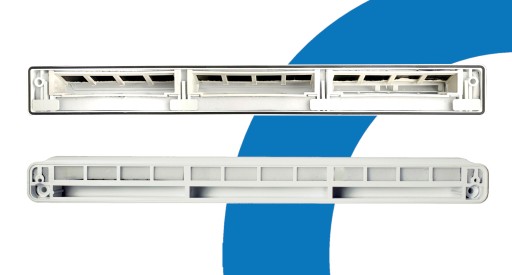

Wymiary regulatora

Wymiary okapu zewnętrznego

Wymiary łącznika akustycznego
