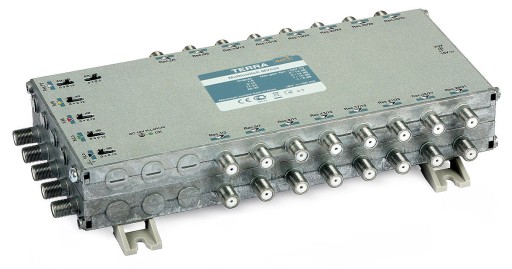

Multiswitch MV-532 5-wejściowy 32-wyjścia Terra

Kod towaru: MV-532

Multiswitche serii MV zaprojektowane zostały w sposób umożliwiający pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Mogą być również stosowane w mniejszych instalacjach domowych.

Cechy wyróżniające:

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30 dB
• aktywny tor sygnału naziemnego
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Multiswitch MV-532 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha umożliwia budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.

Zasilanie multiswitcha zrealizować można poprzez zastosowanie wzmacniacza magistrali SA-51 lub z podłączonego lokalnie zasilacza PS182F. Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100mA).

Dane techniczne:

• Nazwa MV-532
• Ilość wejść 5
• Ilość wyjść 32
• Pasmo pracy [MHz] SAT 950 - 2400
• DVB-T/Radio 47 - 790
• Wmocnienie (prekorekcja ch-ki tłumienia przewodu) [dB] SAT wyjścia 1-8 5...14
• wyjścia 9-16 4...12
• wyjścia 17-24 3...10
• wyjścia 25-32 2...8
• DVB-T/Radio wyjścia 1-8 -1...5
• wyjścia 9-16 -2...3
• wyjścia 17-24 -3...1
• wyjścia 25-32 -4...-1
• Regulacja wzmocnienia [dB] SAT 12, krok 4dB
• DVB-T/Radio 15, krok 1dB
• Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] 105
• Max. poziom sygnału TV naziemnej (IMD3=60dB)* [dBμV] wyjścia 1-8 86
• wyjścia 9-16 84
• wyjścia 17-24 82
• wyjścia 25-32 80
• Separacja wejść SAT [dB] > 30
• Separacja wyjść [dB] pasmo SAT > 27
• pasmo DVB-T > 35
• Pobór prądu z odbiornika [mA] < 65
• Maksymalny pobór prądu z linii H oraz zewnętrznego źródła zasilania 18V 100mA
• Sygnały sterujące 14/18V, 0/22kHz
• Zakres temperatur pracy [ºC] -20...+50
• Wymiary [mm] 267x135x50
• Masa [kg] 1,9
