Komin Systemowy 10m KW2 fi200 System Kominowy z 2 wentylacjami, ocieplony

Oryginalny System Kominowy

GRALKO UNIWERSAL (Izolowany, Kompletny)

Wysokość komina: 10m

Wymiar zewnętrzny pustaka: 36x54cm

Ilość wentylacji: 2 szt.

Średnica wkładu ceramicznego: 200mm

System Kominowy GRALKO Uniwersal dzięki zastosowaniu nowoczesnej technologii produkcji współpracuje z każdym rodzajem kotłów na paliwa stałe oraz z kominkami każdego typu dopuszczonymi do obrotu rynkowego, zarówno tradycyjnymi jak i z płaszczem wodnym.

Przeznaczenie: węgiel, pellet, ekogroszek, drewno, brykiet drzewny, biomasa, trociny itp.

Montaż: na zewnątrz / wewnątrz budynku

Temperatura odprowadzania spalin: od 60°C  do 600°C

WAŻNE: System kominowy jest KOMPLETNY oraz posiada PEŁNĄ WEŁNĘ KOMINOWĄ HYDRROFOBIZOWANĄ, zapewniając izolację dla przewodów ceramicznych. Ważnym jest, że wełna w systemach GRALKO UNIWERSAL znajduje się na całej długości rdzenia ceramicznego, co zapobiega występowaniu zjawiska kondensacji w kominie i znacznie przyspiesza powstanie odpowiedniego ciągu kominowego.

Elementy wchodzące w skład zestawu (KOMPLET)

1. Nasada kominowa - dyfuzor zawsze w zestawie
2. Rura ceramiczna (klasa A1N1)
3. Trójnik przyłączeniowy ceramiczny (klasa A1N1)
4. Trójnik wyczystkowy do rewizji ceramiczny (klasa A1N1)
5. Misa kondensatu - (oryginalna misa CERAMICZNA odprowadzająca skropliny klasa A1N1)
6. Zbrojona płyta betonowa przykrywająca
7. Pustak kominowy keramzytobetonowy
8. Kit żaroodporny do ceramiki
9. Sznur dylatacyjny
10. Płyta czołowa z wełny
11. Wełna kominowa hydrofobizowana - pełna izolacja na całej długości rdzenia ceramicznego
12. Drzwiczki kominowe rewizyjne antywybuchowe, żaroodporne
13. Kratka wentylacyjna

Wszystkie elementy zestawu zostały sfotografowane w rzeczywistości – zdjęcia elementów przedstawiają faktyczny produkt, bez użycia wizualizacji. Wszystkie wymienione na rysunku elementy znajdują się w zestawie, zatem komin jest kompletny i gotowy do montażu.

Nasze systemy kominowe charakteryzują się wyjątkową jakością i niezawodnością. Wszystkie elementy ceramiczne zostały precyzyjnie zaprojektowane i wyprodukowane zgodnie z normą PN EN 1457-1, EN 1457-2 co gwarantuje ich zgodność z obowiązującymi standardami. Zastosowane przewody kominowe klasyfikowane są jako A1 N1, co oznacza, że spełniają surowe wymagania techniczne i użytkowe, oferując doskonałe parametry pracy T600, N1, G, D3 - najwyższy standard. W naszych systemach oferujemy tylko i wyłącznie ceramiczne odskraplacze - misy kondensatu. Zastosowanie przez inne firmy zamienników w postaci betonowych odskraplaczy, mimo że jest tańszym rozwiązaniem może spowodować w dłuższej perspektywie użytkowania problem z nasiąkaniem odskraplacza kwaśnym kondensatem i w efekcie problem z stabilizacją rdzenia na podstawie.

Klasa temperatury T600 zapewnia pełną odporność na działanie temperatur w zakresie do 600°C, co czyni nasze kominy systemowe idealnymi do stosowania w urządzeniach grzewczych o dużej mocy. Ponadto, klasa ciśnieniowa N1 oznacza, że systemy te są przeznaczone do pracy w warunkach podciśnienia.

Nasze systemy kominowe charakteryzuje wysoka odporność na pożar sadzy, dzięki czemu uzyskały klasę G – ceramika jest odporna na pożar sadzy do 30 minut lub 1000°C, co znacząco podnosi bezpieczeństwo użytkowania. Dodatkowo, dzięki klasie odporności na kondensat D, nasze urządzenia skutecznie radzą sobie w warunkach, gdzie generowane są spaliny suche, eliminując ryzyko korozji i uszkodzeń konstrukcji.

Ponadto, Nasze systemy cechują się prostym i szybkim montażem dzięki lekkiej konstrukcji elementów. Wysokość pustaka kominowego wynosi 24cm, co znacząco ułatwia pracę podczas instalacji. Pustaki posiadają system kanałów przewietrzających wełnę kominową i wkład ceramiczny oraz specjalne otwory umożliwiające dozbrojenie komina ponad dachem. To połączenie nowoczesnej technologii, solidności wykonania oraz łatwości montażu sprawia, że nasze systemy kominowe stanowią wybór, na który warto postawić, zapewniając jednocześnie długotrwałą niezawodność i bezpieczeństwo użytkowania.

Odskraplacz ceramiczny (5)

Oryginalna CERAMICZNA misa producenta ceramiki, na której opiera się cały ciężar rdzenia komina, odporna na działanie kondensatu, służąca do odprowadzenia go z komina, nie stosujemy tańszych betonowych zamienników, oferowanych przez innych producentów

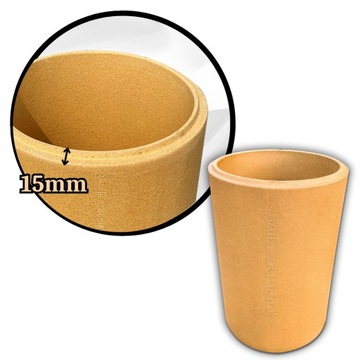

Rury ceramiczne (2)

Tworzą przewód kominowy pozwalający odprowadzić spaliny z urządzenia grzewczego

Trójnik przyłączeniowy (3)

Służy do połączenia komina z urządzeniem grzewczym (kąt 90°)

Trójnik wyczystkowy (4)

Umożliwia rewizję komina oraz jego czyszczenie

Nasada kominowa - dyfuzor / stożek (1)

Zakończenie komina wspomaga poprawny ciąg kominowy oraz ma za zadanie zabezpieczyć wełnę kominową znajdującą się w szczelinie między pustakiem a ceramiką, przed warunkami atmosferycznym

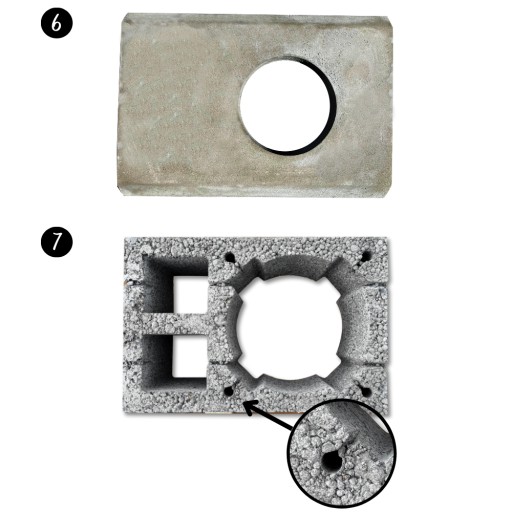

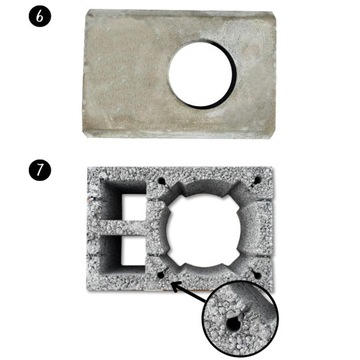

Płyta betonowa przykrywająca (6)

Zbrojona płyta przykrywająca komin, zabezpiecza go przed warunkami atmosferycznymi, zapewniając swobodny ruch ceramiki podczas eksploatacji komina oraz umożliwia przewietrzanie wełny kominowej.

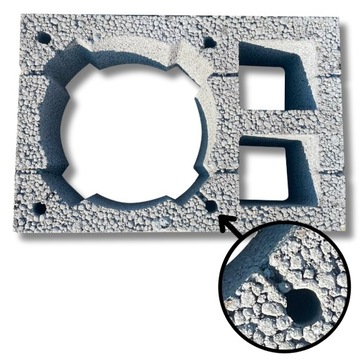

Pustaki kominowe keramzytobetonowe (7)

Wykonane zostały z keramzytobetonu, w klasie L5 i więcej. Charakteryzuje je wysoka termoizolacyjność oraz wytrzymałość (8 MPa). Keramzyt powstający w wyniku wypalania gliny w temperaturze 1200°C wykazuje się odpornością na zawilgocenie, pleśnie oraz grzyby, pustaki doskonale zatrzymują ciepło, są ognioodporne i mrozoodporne.

Ponadto są łatwe w obróbce, można je docinać za pomocą piły ręcznej. Mają wysokość 24cm, dzięki czemu są lżejsze, więc murują się szybciej i łatwiej.

Pustaki kominowe posiadają system kanałów przewietrzających wełnę kominową oraz wkład ceramiczny. Dodatkowo posiadają otwory umożliwiające dozbrojenie komina ponad dachem

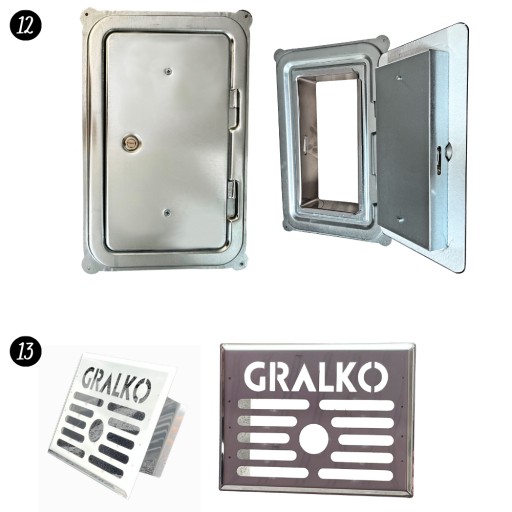

Drzwiczki kominowe rewizyjne (12)

Umożliwiają rewizję komina ceramicznego oraz zabezpieczają wyczystkę, posiadają izolację oraz są żaroodporne i antywybuchowe. Drzwiczki posiadają uniwersalny zamek, dzięki czemu można je otworzyć w łatwy sposób np. monetą. Rozwiązanie to powoduje, że w awaryjnej sytuacji nie trzeba szukać dedykowanego im kluczyka

Kratka wentylacyjna (13)

Umożliwia przewietrzanie wełny kominowej oraz daje dostęp do odskraplacza

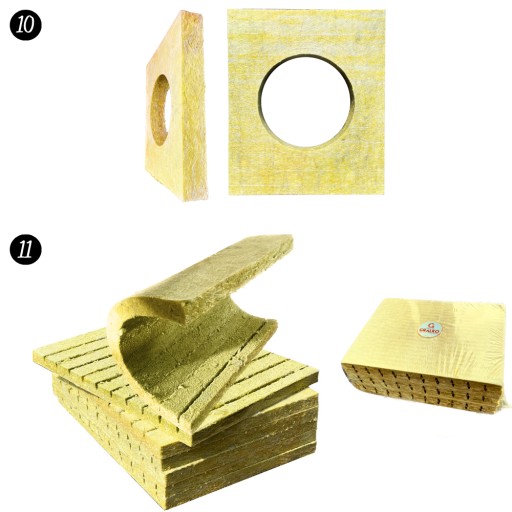

Płyta czołowa z wełny (10)

Została wykonana z niepalnej, hydrofobizowanej wełny mineralnej. Zabezpiecza otwór w pustaku kominowym, w którym umieszczony jest trójnik przyłączeniowy przed zmianami temperatury oraz łagodzi naprężenia powstające podczas użytkowania komina, grubość płyty wynosi 55mm

Wełna izolacyjna (11)

Wełna jest hydrofobizowana (pokryta impregnatem hydrofobowym, który zapobiega wnikaniu wody w głąb struktury materiału) i frezowana (otula idealnie wkład ceramiczny dzięki czemu nie powstają mostki termiczne). Przewodność cieplna 0,036 W/mK. Temperatura stosowania: do 800°C. Klasyfikacja ogniowa: A1 (wyrób niepalny i nie rozprzestrzeniający ognia)

Izolacja między wkładem ceramicznym a pustakiem sprawia, że rdzeń komina zostaje wygrzany i nie traci tak szybko temperatury, dzięki czemu w kominie zbiera się znacznie mniej kondensatu powstającego podczas spalania

Kit żaroodporny (8)

Kit kwaso oraz żaroodporny służy do łączenia elementów ceramicznych, odporny na bardzo wysokie temperatury, wykazujący doskonałą przyczepność do ceramiki i wysoką odporność na działanie ognia, gazów spalinowych i kondensatu gwarantuje szczelne oraz mocne połączenie wkładów kominowych.

Sznur dylatacyjny (9)

Stosowany do podłączenia komina z urządzeniem grzewczym - kotłem / kominkiem.

Na co zwrócić uwagę przy wyborze Systemu Kominowego:

IZOLACJA KOMINA - komin powinien posiadać pełną wełnę hydrofobizowaną na całej długości rdzenia kominowego, żeby ograniczyć różnicę temperatur na rurze i nie dopuścić do skraplania się kondensatu wewnątrz komina i ewentualnego pęknięcia ceramiki,

CERAMICZNY ODSKRAPLACZ - zastosowanie przez inne firmy zamienników w postaci betonowych odskraplaczy, mimo że jest tańszym rozwiązaniem może spowodować w dłuższej perspektywie użytkowania problem z nasiąkaniem odskraplacza kwaśnym kondensatem i w efekcie problem z stabilizacją rdzenia na podstawie,

JAKOŚĆ CERAMIKI - komin systemowy powinien spełniać normę PN EN 1457-1, typ przewodów kominowych A1 N1 (T600, N1, G, D 3), żeby pracował prawidłowo z urządzeniami grzewczymi.

ILOŚĆ WEŁNY W ZESTAWIE - każdy komin powinien zostać docieplony na całej długości rdzenia kominowego, zatem wysokość komina powinna być równa długości wełny jaką Państwo otrzymają, co nie zawsze jest przestrzegane przez innych producentów.
