SUPER B TB-BP10 ДЛЯ ПОДШИПНИКА CAMPAGNOLO ULTRA TORQUE ПОДШИПНИК

SUPER B TB-BP10 DO ŁOŻYSKA CAMPAGNOLO ULTRA TORQUE

UPER B TB-BP10 TO SPECJALNIE ZAPROJEKTOWANE NARZĘDZIE DO MONTAŻU I DEMONTAŻU ŁOŻYSKA W MECHANIZMACH KORBOWYCH CAMPAGNOLO® ULTRA-TORQUE®.

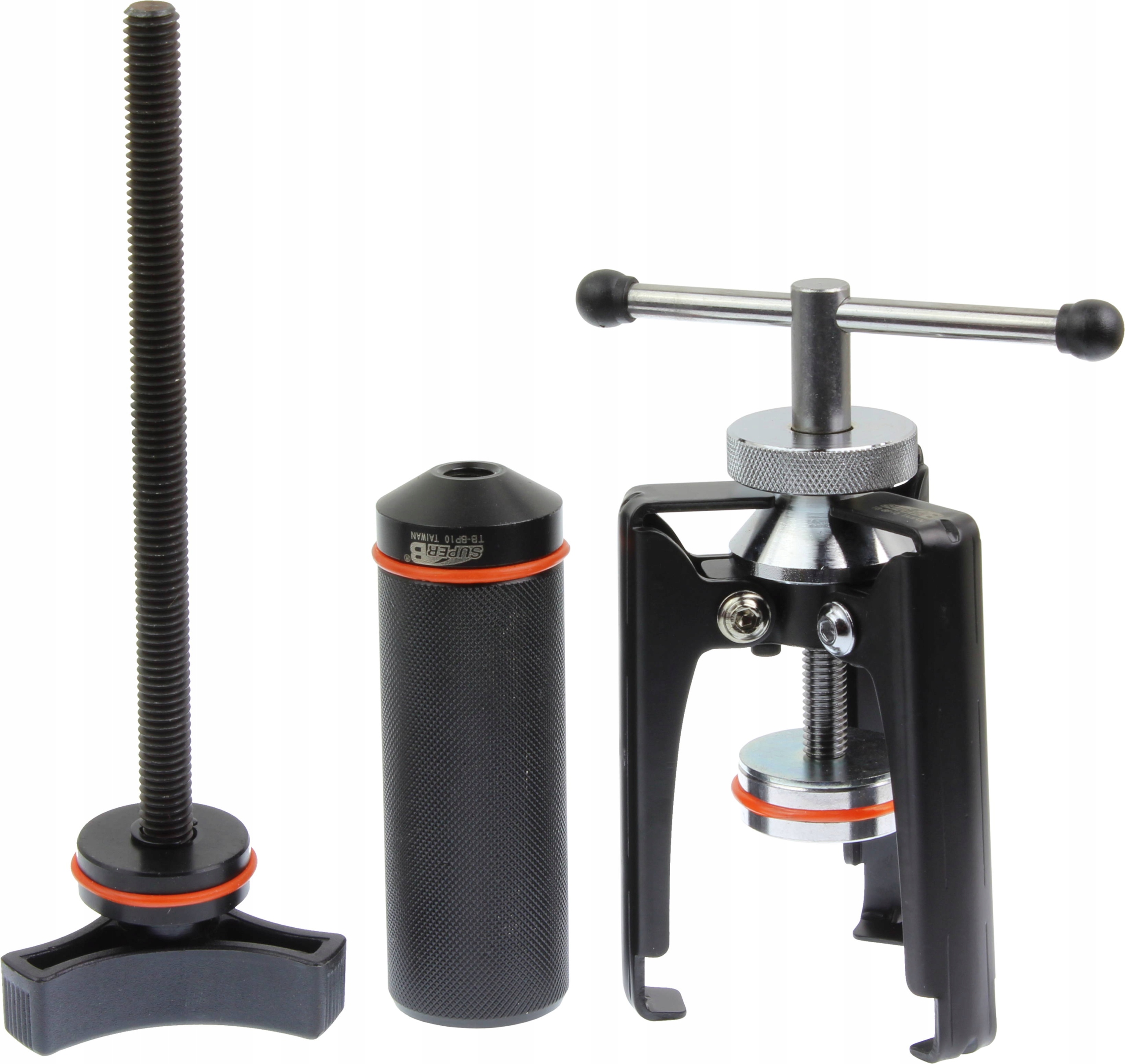

SKŁADA SIĘ Z DWÓCH ELEMENTÓW - TRÓJRAMIENNEGO ŚCIĄGACZA ORAZ SPECJALNIE ZAPROJEKTOWANEJ PRASY DO MONTAŻU ŁOŻYSKA.

UŻYCIE TEGO NARZĘDZIA ELIMINUJE KONIECZNOŚĆ KORZYSTANIA Z MŁOTKA, TYM SAMYM CHRONIĄC ŁOŻYSKO JAK SAM MECHANIZM PRZED USZKODZENIEM.

WIĘCEJ O TECHNOLOGII CAMPANOLO® ULTRA-TORQUE® ZNAJDZIESZ PO LINKIEM: https://www.campagnolo.com/NL/en/Technologies/ultra_torque

SPOSÓB UŻYCIA (INSTRUKCJA W GALERII)

DEMONTAŻ ŁOŻYSKA:

1. ZDEMONTUJ MECHANIZM Z ROWERU
2. ZDEMONTUJ PIERŚCIEŃ ZABEZPIECZAJĄCY ŁOŻYSKO Z OSI MECHANIZMU (NIE ZAPOMNIJ O TEJ CZYNNOŚCI PONIEWAŻ MOŻESZ USZKODZIĆ NARZĘDZIE BĄDŹ ŁOŻYSKO)
3. OBRACAJĄC POKRĘTŁEM W KSZTAŁCIE LITERY "T" W KIERUNKU PRZECIWNYM DO RUCHU WSKAZÓWEK ZEGARA UNIEŚ ELEMENT OPIERAJĄCY SIĘ O OŚ TAK ABY BYŁ POWYŻEJ NIEJ. (Rysunek 1 w instrukcji w galerii)
4. OBRACAJ STALOWYM STOŻKOWYM POKRĘTŁEM W KIERUNKU PRZECIWNYM DO RUCHU WSKAZÓWEK ZEGARA ZBLIŻ RAMIONA ŚCIĄGACZA DO ŁOŻYSKA W TAKI SPOSÓB ABY ZAHACZYŁY O JEGO SPÓD. (Rysunek 2 w instrukcji w galerii)
5. OBRACAJ POKRĘTŁEM W KSZTAŁCIE LITERY "T" ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA DO MOMENTU AŻ ŁOŻYSKO ZOSTANIE ZDEMONTOWANE Z OSI MECHANIZMU KORBOWEGO. (Rysunek 3 w instrukcji w galerii)

MONTAŻ ŁOŻYSKA:

1. NAŁÓŻ ŁOŻYSKO NA OŚ MECHANIZMU KORBOWEGO
2. NAŁÓŻ NARZĘDZIE DO INSTALACJI NARZĘDZIA O OŚ MECHANIZMU
3. PRZEŁÓŻ GWINTOWANAOŚ Z POKRĘTŁEM PRZEZ ŚRODEK OSI MECHANIZMU I WKRĘĆ W NARZĘDZIE DO INSTALACJI.
4. UPEWNIJ SIĘ ŻE CZĘŚĆ Z POKRĘTŁEM DOBRZE PRZYLEGA DO RAMIENIA KORBY I NIE SPOWODUJE JEJ PORYSOWANIA/USZKODZENIA.
5. OBRACAJĄC POKRĘTŁEM WPRASUJ ŁOŻYSKO DO MOMENTU AŻ BĘDZIE NA SWOIM MIEJSCU.
6. ZDEMONTUJ NARZĘDZIE
7. ZAŁÓŻ PIERŚCIEŃ ZABEZPIECZAJĄCY ŁOŻYSKO NA OŚ MECHANIZMU.

PARAMETRY TECHNICZNE/SZCZEGÓŁY

• PRODUCENT: SUPER B
• LINIA PRODUKTÓW: PREMIUM
• MODEL: TB-BP10
• MATERIAŁ: WYTRZYMAŁA STAL I TWORZYWO

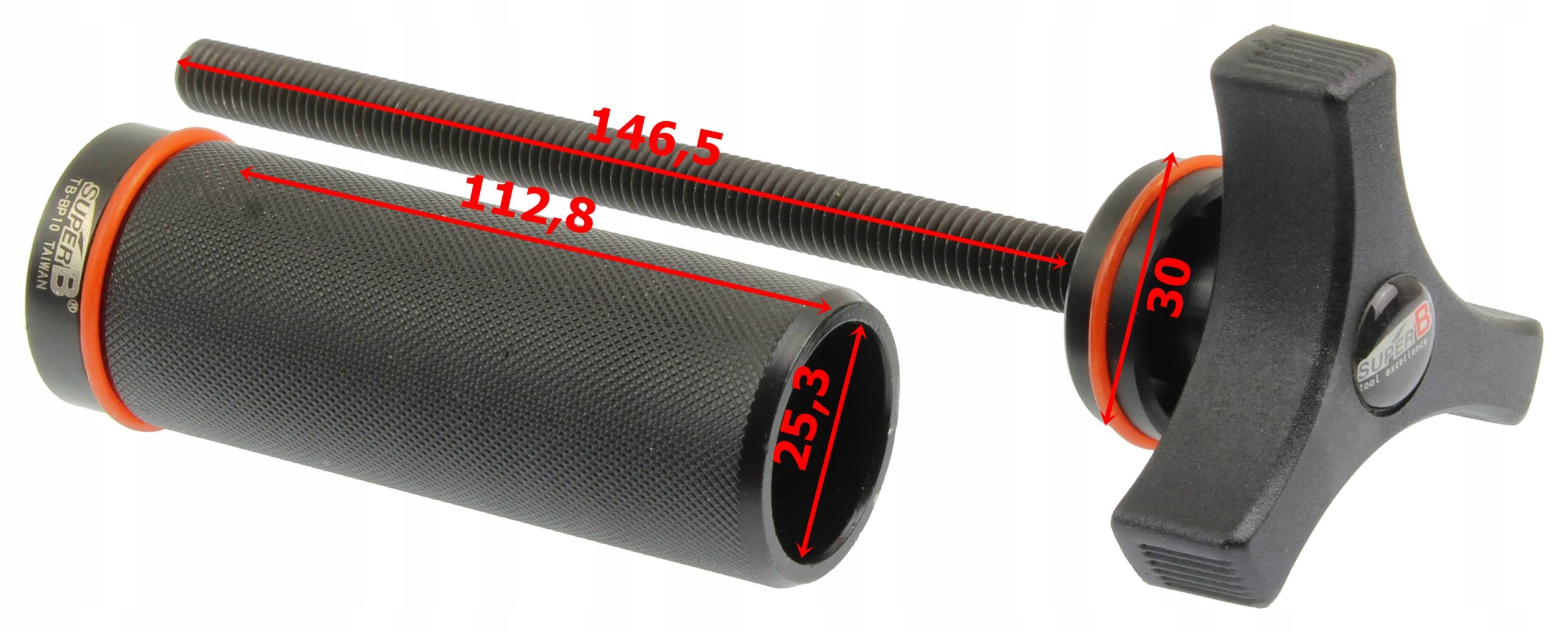

• GŁĘBOKOŚĆ NARZĘDZIA DO MONTAŻU: 112,8mm
• ŚREDNICA WEWNĘTRZNA NARZĘDZIA DO MONTAŻU: 25,3mm
• DŁUGOŚĆ CZĘŚCI GWINTOWANEJ NARZĘDZIA DO MONTAŻU: 146,5mm

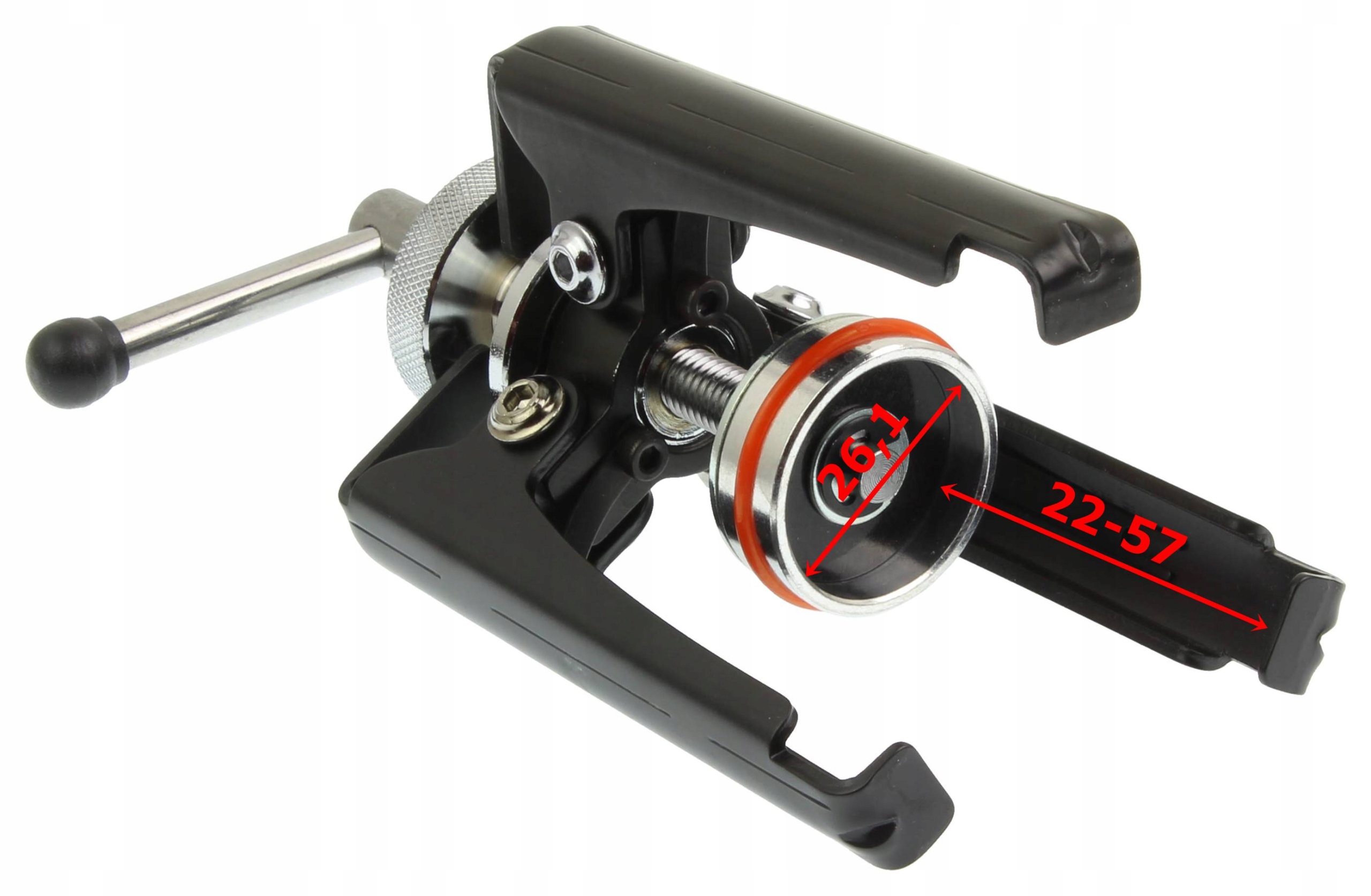

• ZASIĘG RAMION NARZĘDZIA DO DEMONTAŻU: 22-57mm
• KOLOR: CZARNY/SREBRNY/POMARAŃCZOWY
• MASA CAŁOŚCI: ok. 732g
• PRZEZNACZENIE: MONTAŻ I DEMONTAŻ ŁOŻYSKA W MECHANIZMACH KORBOWYCH CAMPAGNOLO® ULTRA-TORQUE®
