VW Skoda Seat Ford 2x Кабели со штекерами для прожекторов Golf Passat Octavia

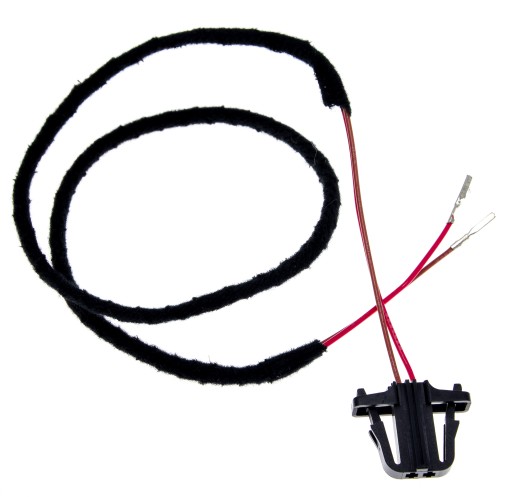

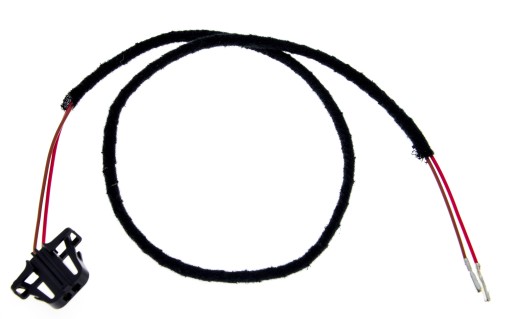

Komplet przewodów montażowych

Kabelki pomocne przy montażu oświetlenia LED w drzwiach gdy zamiast lampki jest jedynie odblaskowa zaślepka

• 2 sztuki w zestawie
• długość przewodów ok 30cm
• piny montażowe do wpięcia w kostkę w drzwiach

Jeżeli w Twoim samochodzie nie ma fabrycznego oświetlenia w drzwiach należy podłączyć się używając zestawu przewodów oraz zaprogramować akcję w komputerze

Instrukcja montażu

1. Zdejmij boczek drzwi
2. Zlokalizuj kostkę modułu z pinami
3. Wepnij przewody w odpowiednie wolne moduły

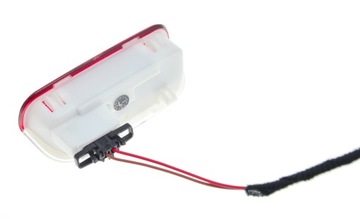

4. Podłącz projektor
5. Zaprogramuj akcję w komputerze

Wtyczka pasuje do projektorów do modeli m.in.:

Seat:

• ALHAMBRA     1996 - 2011    I (7MS)
• LEON                2000 - 2006    I
• TOLEDO           1994 - 2004    II

• ALHAMBRA     od 2011 -    II (7N)
• TARRACO         od 2018 -    I

Skoda:

• Octavia          2001 - 2013  I, II
• Superb             od 2008 -    II, III

Volkswagen:

• BEETLE            2011 - 2017         II (5C)
• BORA               1999 - 2005         I
• CADDY             2003 - 2015        III (2K)
• GOLF               1997 - 2002         IV
• NEW BEETLE  1999 - 2005         I, CABRIO
• POLO               2001 - 2010        IV (9N)
• SHARAN          1996 - 2010        I (7M)
• TOURAN          2003 - 2010       1T1, 1T2
• VENTO             1995 - 1998        I

• ARTEON                       od 2017 -                 I
• ATLAS                           od 2016 -                 I
• E-GOLF                         od 2014 -                VII
• EOS                           2006 - 2016                 I
• GOLF                          2003 - 2019         V, VI, VII
• GOLF CABRIO           2012 - 2016              VI
• GOLF PLUS                2005 - 2012             I, II
• GOLF SPORTSVAN      od 2013 -                I
• JETTA                         2006 - 2017              V, VI
• PASSAT                         od 2006 -         B6, B7, B8
• PASSAT CC                2009 - 2016                I
• SCIROCCO                 2009 - 2016               III
• SHARAN                        od 2011 -                II
• T-CROSS                        od 2017 -                 I
• T-ROC                            od 2017 -                 I
• TIGUAN                         od 2008 -               I, II
• TOUAREG                     od 2011 -               II, III
• TOURAN                       od 2015 -             III, 5T1

Ford:

• Ford Galaxy III (2006-2015)
• Ford Mondeo Mk4 (2007-2015)
• Ford S-MAX I (2006-2014)

Przykładowa instalacja (dla modeli VW Golf VI oraz Passat B6)

1. Zdejmij boczek drzwi
2. Zlokalizuj kostkę z pinami
3. Podłącz przewód czarny do pinu 19 (minus) oraz czerwony do pinu 18 (plus) - drzwi przednie
4. Podłącz przewód czarny do pinu 18 (minus) oraz czerwony do pinu 6 (plus) - drzwi tylne

Kodowanie przy pomocy VCDS:

1. Adres 42 (drzwi przednie lewe) następnie adres 52 (drzwi przednie prawe)
2. Kodowanie
3. Pomocnik długiego kodowania
4. Bajt 2
5. Bit 6 (Door Exit/Warning Light installed) - wykonaj

Dla drzwi tylnych kodowanie odbywa się w adresach 42 oraz 52 (drzwi przednie)

1. Kodowanie
2. Z listy wybierz sterownik drzwi tylnych
3. Pomocnik długiego kodowania
4. Bajt 2
5. Bit 6 (Door Exit/Warning Light installed) - wykonaj

Można również odblokować tylne światła w module komfortu:

1. Adres 46
2. Kodowanie
3. Pomocnik długiego kodowania
4. Bajt 17
5. Bit 0 (Rear Door Warning Lights installed) - wykonaj
