Бистабильное перекрестно-ступенчатое реле БИС-411 1П

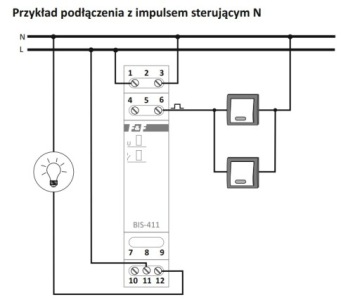

Przekaźnik bistabilny BIS -411 firmy F&F to doskonałe rozwiązanie stosowane do sterowania rozbudowaną instalacją oświetleniową. Stosowany jest także w mniejszym stopniu do sterowania innego typu urządzeń elektrycznych. Wykorzystanie tego urządzenia pozwala na załączanie i wyłączanie zasilanych urządzeń z kilku miejsc, za pośrednictwem kilku równolegle połączonych klawiszy podpiętych do przekaźnika kablem dwużyłowym. Naciśnięcie dowolnego klawisza powoduje załączenie, natomiast ponowne naciśnięcie, także dowolnego klawisza skutkuje wyłączeniem układu. Tego typu rozwiązanie doskonale sprawdza się zamiennie za układ schodowy zwany także przechodowym. Powszechnie stosowany jest w długich korytarzach, klatkach schodowych, halach lub ciągach komunikacyjnych. Zaletą tego rozwiązania jest bardziej przejrzystsza i prostsza w montażu instalacja. Obwody łączące klawisze załączające nie są obciążone prądem roboczym zasilającym odbiorniki np. źródła światła. Elektroniczny przekaźnik impulsowy montowany jest na szynie TH-35, szerokość wynosi 18mm czyli 1 moduł. Wyposażony jest w dwie diody sygnalizacyjne informujące o podłączonym zasilaniu i zadziałaniu przekaźnika. Aparat posiada jeden zestyk separowany, którego maksymalny prąd obciążenia powinien wynosić poniżej 16A. Po zaniku napięcia zasilania i ponownym powrocie styk zawsze powraca do pozycji wyłączonej.

Zasilanie 230 V. Maksymalne obciążenie 16 A. Na szynę 35mm.

Współpracuje z przyciskami podświetlanymi.

Dane techniczne:

• Typ: BIS-411
• Napięcie zasilania: 165÷265 V AC
• Sterowanie lokalne: TAK
• Maksymalny prąd obciążenia AC-1: 16 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Odporność na prądy udarowe: NIE
• Ilość kanałów: 1
• Funkcjonalność: włącz/wyłącz
• Opóźnienie zadziałania: 0,1 ÷ 0,2 s
• Prąd impulsu sterującego: mniej niż 5 mA
• Współpraca z przyciskami podświetlanymi: TAK
• Pamięć stanu po zaniku zasilania: NIE
• Funkcja załącz na czas: NIE
• Dedykowane wejścia sterowania centralnego: NIE
• Sterowanie radiowe: NIE
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,7 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
