Тройник ВВБ М22Х1,5 15л

Trójnik BBB M22X1,5 15L

HYDRON

Trójnik BBB M22X1,5 15L

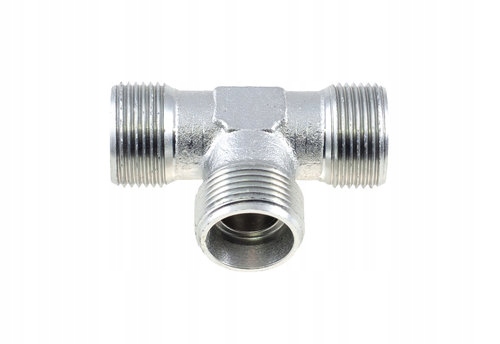

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M22X1,5

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M22X1,5

Średnica zewnętrzna [mm]: 21,6 - 21,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint ze wszystkich stron: zewnętrzny metryczny M22X1,5

Wersja: lekka

Ciśnienie: 250bar

Typ cieczy: olej hydrauliczny

Materiał:

stal automatowa pokryta ocynkiem

Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

oznaczenie wg Ermetto : XT 15-L | T15L

oznaczenie wg Rastelli-Raccordi : TS100-15L

oznaczenie wg Cast : 103908.1

SYMBOL : AC-22

Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100

• Typ złącza: trójnik
• Gwint 1: M22x1,5
• Gwint 1 ( mm ): 21,6-21,9zew./20,2-20,6wew.
• Gwint 2: M22X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TS100-15L
• Oznaczenie wg CAST: 103908.1
• Oznaczenie wg PARKER ERMETO: T15L
• Oznaczenie alternatywne: XT 15-L

Złączka trójnikowa metryczna z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem. XT 15L CF (M22X1,5) AC-22
