Широкополосный усилитель CA-210 Alcad

Wzmacniacz szerokopasmowy CA-210 Alcad

Kod towaru: CA-210

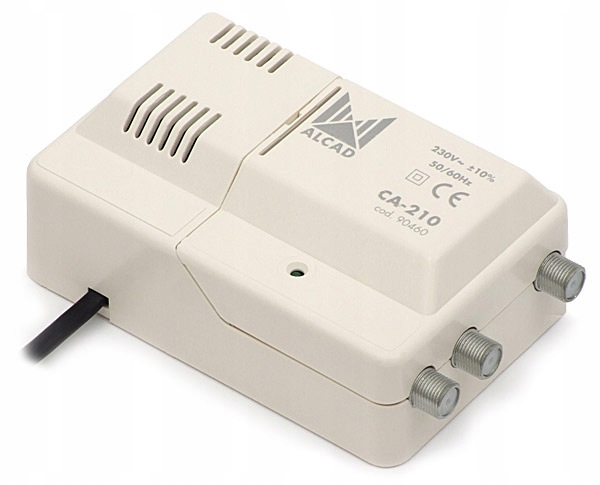

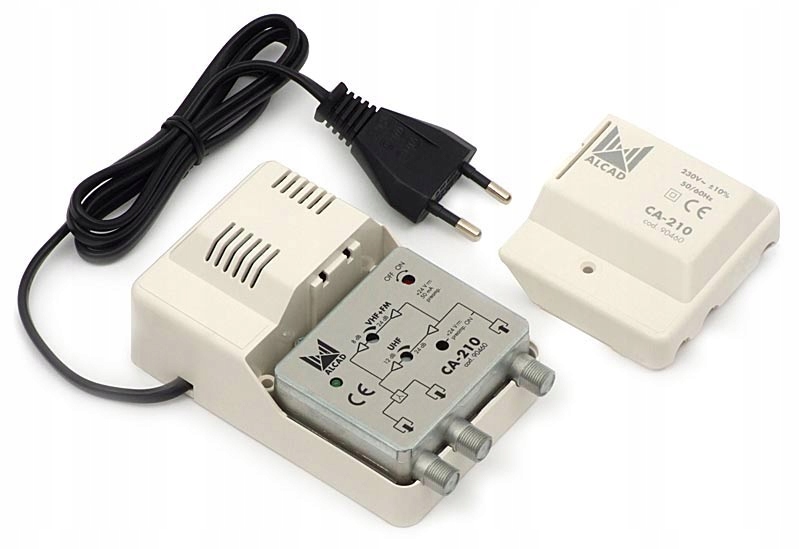

Wzmacniacz CA-210 szerokopasmowy (napięcie zasilania przedwzmacniacza DC 24 V) Alcad

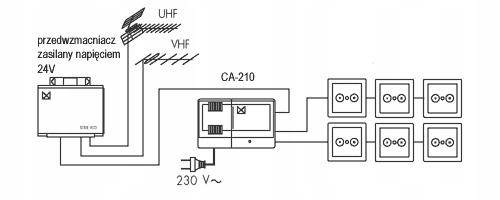

Zastosowanie Wzmacniacz CA-210 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienia do poziomu sygnału w danym paśmie. Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy).

Wzmacniacze mogą być wykorzystywane w niektórych sieciach kablowych lub instalacjach zbiorczych nie pracujących na kanałach specjalnych S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy.

Wzmacniacz CA-210 jest zasilany z wbudowanego zasilacza stabilizowanego. Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie. Wzmacniacz CA-210 pozwala na zasilanie przedwzmacniaczy napięciem 24 V i maksymalnym prądem 55 mA, np. masztowych przedwzmacniaczy firmy Alcad.

Dane techniczne:

• typ: CA-210
• wyjścia : 2
• zakres częstotliwości : pasmo VHF UHF
• MHz 40 - 400 470 - 862
• wzmocnienie: dB 24±2 22±1
• regulacja wzmocnienia: dB 16 12
• poziom wyjściowy: dBμV 105 DIN45004B , 99 IMD3 -60dB , 86 IMD2 -60dB , 86 CTB , 80 CSO , 89 XMOD
• współczynnik szumów: dB < 4,5 < 3
• tłumienie odbić: dB > 10
• zasilanie przedwzmacniaczy: V/mA 24/55
• zasilanie: V 230±10% 50/60 Hz
• VA 5,5
