WENTYLATOR ŚCIENNO-SUFITOWY

VENTIKA KLIQ COLORS D100 V3 WC

timer (wyłącznik czasowy) + klapka zwrotna

(trzy kolory paneli z pcv - biały, czerwony, czarny szafir)

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCA - 99 mm (DO KANAŁU 100 mm)
• WYSOKA WYDAJNOŚĆ - MAX 85 m3/h
• WYSOKA ENERGOOSZCZĘDNOŚĆ - TYLKO 7,5 W
• BARDZO CICHA PRACA - GŁOŚNOŚĆ TYLKO 25 dB(A) / 3 m
• WYMIENNY PANEL PRZEDNI - W KOMPLECIE TRZY KOLORY PANELA Z PCV (BIAŁY, CZERWONY, CZARNY SZAFIR)
• W KOMPLECIE ZAWÓR ZWROTNY ZAPOBIEGAJĄCY COFANIU SIĘ POWIETRZA (w postaci klapek z grubszej folii PCV)
• RENOMOWANY PRODUCENT - VENTS (MARKA VENTIKA)
• AERODYNAMICZNE ŁOPATKI WIRNIKA (ŚMIGŁA)
• ŁOŻYSKA KULOWE W STANDARDZIE

OPIS

Innowacyjny wentylator wyciągowy ze stylowym wzornictwem do nowego poziomu komfortu w pomieszczeniach prysznicowych, łazienek, kuchni i innych pomieszczeń mieszkalnych. Maksymalna wydajność w połączeniu z niskim poziomem hałasu zapewnia idealny mikroklimat. Montaż do szybów wentylacyjnych lub podłączanie do okrągłego kanału wentylacyjnego.

ZALETY

Obudowa i wirnik wykonane z wysokiej jakości i wytrzymałego tworzywa sztucznego odpornego na promieniowanie UV. Specjalnie zaprojektowany profil aerodynamiczny zapewnia wysoką wydajność powietrza i niski poziom hałasu. Kompaktowa budowa pozwala na montaż na ścianach i sufitach. Niewielki rozmiar króćca (czopa) do montażu w szybie wentylacyjnym lub podłączenia do okrągłego przewodu wentylacyjnego. Wentylator jest wyposażony w specjalnie zaprojektowany zawór powrotny, aby zapobiec  wstecznemu ciągowi i utracie ciepła z pomieszczenia w czasie czuwania wentylatora. Wentylator posiada specjalnie zaprojektowane "kierownice" powietrza, aby zmniejszyć zawirowania powietrza, zwiększyć ciśnienie powietrza i obniżenie poziomu hałasu. Wysoki stopień ochrony IP 45 zapewnia idealne rozwiązanie dla wentylacji łazienki.

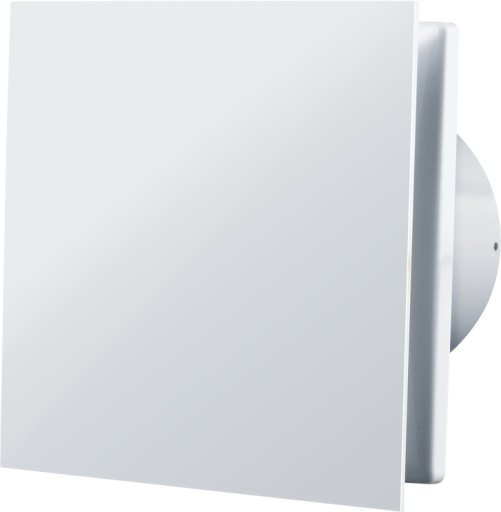

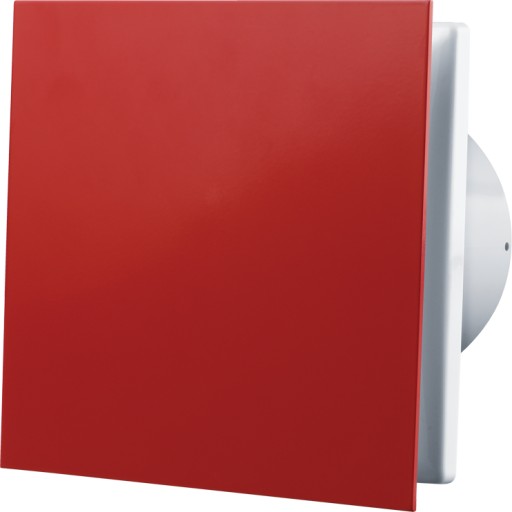

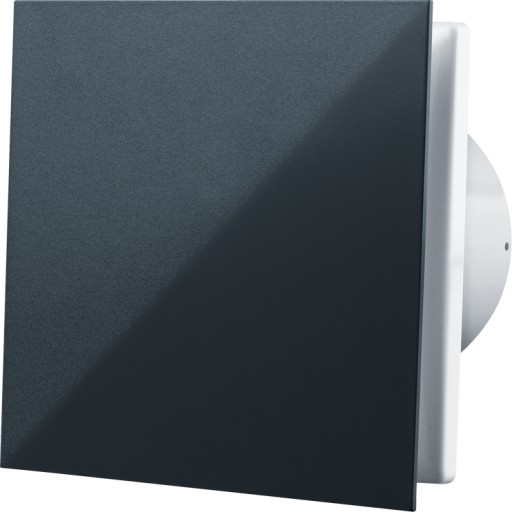

W KOMPLECIE TRZY KOLORY WYMIENNEGO PRZEDNIEGO PANELA Z PCV - BIAŁY (PÓŁMAT), CZARNY SZAFIR (POŁYSK), CZERWONY (PÓŁMAT)

ZALETY SILNIKA

Niskie zapotrzebowanie na energię dzięki nowoczesnemu wysokowydajnemu silnikowi. Bezobsługowe łożyska kulkowe niewymagające smarowania zapewniają ponad 40 000 godzin pracy non-stop. Silnik wyposażony w zabezpieczenie termiczne przed przegrzaniem.

AUTOMATYKA

Dzięki funkcji timera (wyłącznika czasowego) wentylator może pracować w przedziale czasowym od około 2 do około 30 minut, po wyłączeniu wentylatora przełącznikiem (np. od instalacji oświetleniowej).

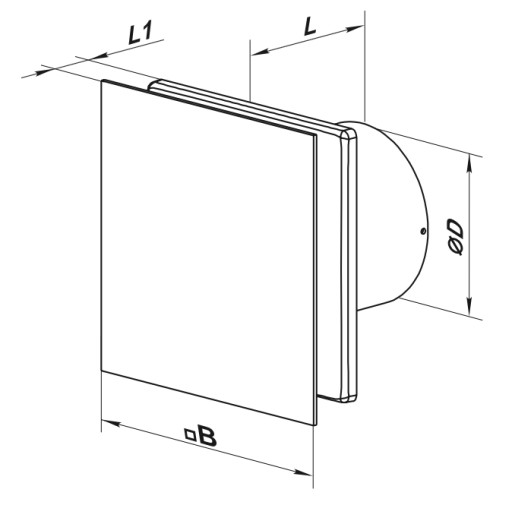

WYMIARY [mm]

• ØD - 99
• B - 160
• L - 79
• L1 - 38
• Wym. otworów montaż. - 128 x 128 mm

DANE TECHNICZNE

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Moc - 7,5 W
• Wydatek powietrza - 85 m3/h
• Ciśnienie akustyczne - 25 dB(A)/3m
• Ciśnienie statyczne - 42 Pa
• Pobór prądu - 0,05 A
• Max. temperatura pracy - 45 °C
• Stopień ochrony - IPX4
• Waga - 0,51 kg

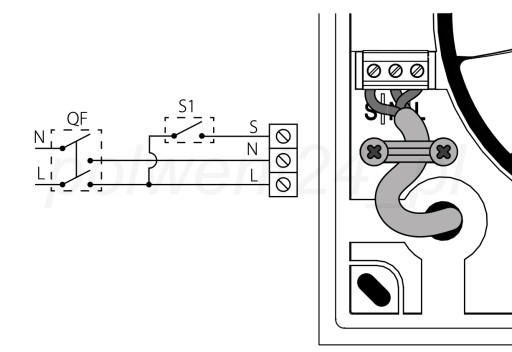

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

Do podłączenia wentylatora wymagana jest instalacja elektryczna trzyżyłowa biegnąca od włącznika do wentylatora.

• S1 - Włącznik (np. od światła)
• L - Napięcie (podłączone na stałe)
• N - Neutralny (zero)
• S (LT) - Napięcie (przerywane włącznikiem)
• QF - bezpiecznik w skrzynce elektrycznej

Poprawne podłączenie wentylatora z wyłącznikiem czasowym:

- ustawić potencjometr od czasu na minimum (potencjometr kręcić należy bardzo delikatnie, do momentu wyczucia lekkiego oporu, bo można bardzo łatwo uszkodzić potencjometr przekręcając go wokół własnej osi). Następnie podłączyć zaciski L - faza i N - zero. Po podaniu napięcia przy takim podłączeniu wentylator powinien włączyć się na kilka sekund i sam wyłączyć. Następnie należy podłączyć trzeci przewód do zacisku S (LT) (wykorzystując np. przewód żółto-zielony jako fazę przerywaną włącznikiem przez odpowiednie podłączenie na wejściu do włącznika). Takie podłączenie daje nam możliwość wykorzystania funkcji timera w wentylatorze. Jeśli nie mamy instalacji trzyżyłowej biegnącej od włącznika do wentylatora, to nie ma możliwości podłączenia wentylatora z funkcją timera (wyłącznika czasowego).

PRZYKŁAD MONTAŻU

ZAWÓR ZWROTNY

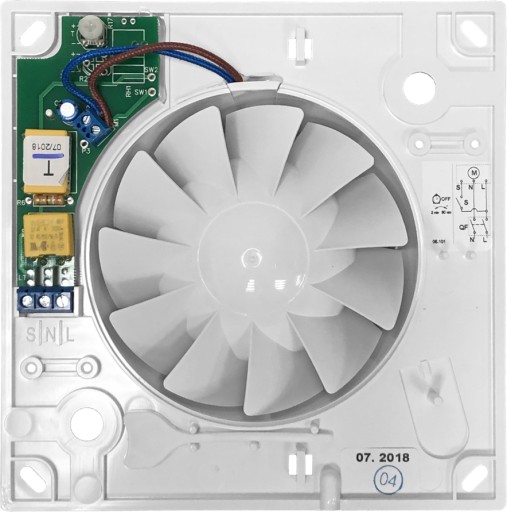

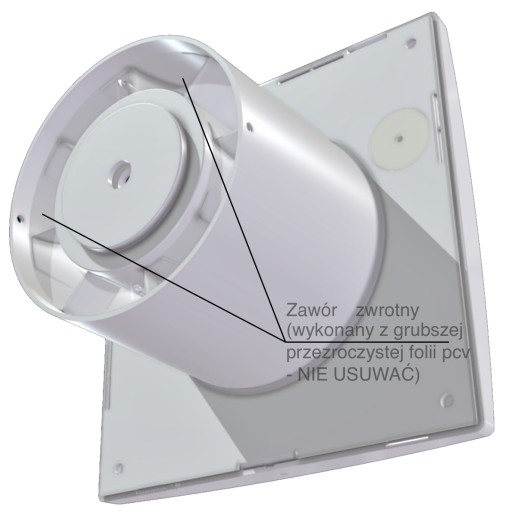

PONIŻEJ ZDJĘCIE PRZEDSTAWIAJĄCE UMIEJSCOWIENIE ZAWORU ZWROTNEGO FABRYCZNIE ZAMONTOWANEGO Z TYŁU KRÓĆCA MONTAŻOWEGO WENTYLATORA - ZAWÓR WYKONANY Z GRUBSZEJ PRZEZROCZYSTEJ FOLII PCV - NIE NALEŻY USUWAĆ TYCH FOLII - SPEŁNIAJĄ ROLĘ ZAWORU ZWROTNEGO ZAPOBIEGAJĄCEGO COFANIU SIĘ POWIETRZA.
