Комплект привода актуатора FAAC 414 LONG, 1 лампа PILOT

Zestaw napęd siłownik FAAC 414 LONG lampa 3xPILOT

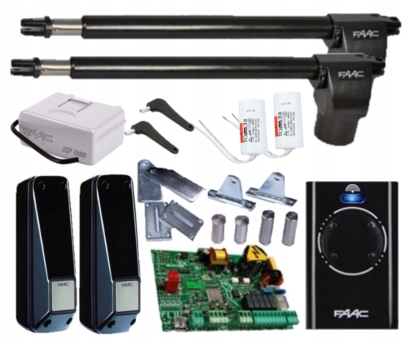

Skład, pełnego gotowego do montażu zestawu:

• Siłowniki FAAC 414 Long– 2szt
• Centrala sterująca E045S i obudowa do centrali
• Moduł radiowy 868MHz
• 1 piloty XT4 868MHz
• Fotokomórki XP20 B D o zasięgu 20m
• Karta gwarancyjna FAAC Polska
• Instrukcja montażowa napędu 414 w języku polskim
• Instrukcja programowania centrali
• nieodpłatna pomoc techniczna

Napęd FAAC 414 LONG jest idealnym rozwiązaniem dla bram dwuskrzydłowych do użytku przydomowego dla skrzydła o długości 4m (5m z elektrozamkiem). Wyposażony jest z siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Konieczny jest montaż odbojów.

SPECYFIKACJA FAAC:

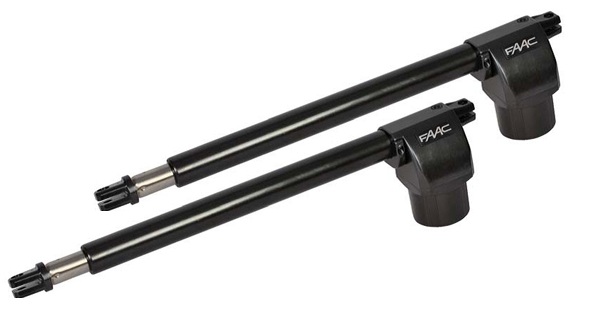

2 X SIŁOWNIK 414 LONG

• Zasilanie 230V, 50(60)Hz
• Zasilanie silnika 230V
• Pobór mocy 280W
• Pobór prądu 1,2A
• Prędkość obrotowa silnika 1400obr./min
• Prędkość wysuwu trzpienia 1,5cm/sek
• Maksymalna siła ciągu 3500N
• Zabezpieczenie termiczne 140°C
• Zakres temperatur -20/+55°C
• Stopień ochrony IP44

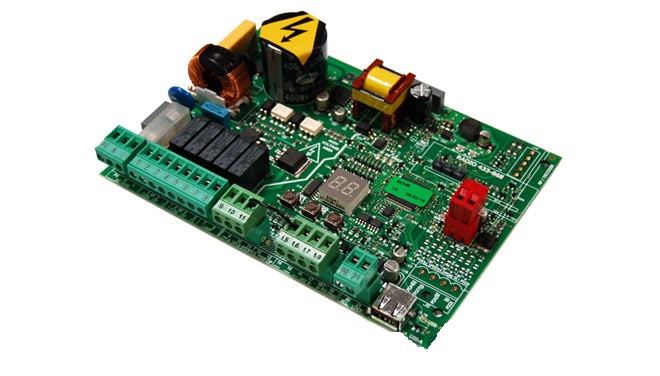

CENTRALA STERUJĄCA E045 Z OBUDOWĄ

SPECYFIKACJA TECHNICZNA

• Napięcie zasilające: 230VAC ±15% 50/60 Hz
• Pobór mocy: 4W w gotowości
• Maks pobór mocy: 800W
• Maks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easy
• Maks. zasilanie blokady: Blokada FAAC (12VAC - 24VDC)
• Zakres temperatur pracy: -20°C do +55°C
• Bezpieczniki: F1 (2,5A)
• Wejścia: Otwarcie/otwarcie częściowe/STOP/BUS 2-easy/Zasilanie
• Wyjścia: Lampa ostrzegawcza/silnik/zasilanie akcesoriów 24VDC/ Sygnalizacja stanu bramy 24VDC/zasilanie zamka elektromagnetycznego 12VAC
• Szybkozłącze: XF 433/868 moduł do OMNIDEC, USB
• Programowanie: Wyświetlacz LED i przyciski
• Sygnalizacja statusu: Wyświetlacz i LED

Centrala sterująca E045 może obsługiwać jeden lub dwa silniki

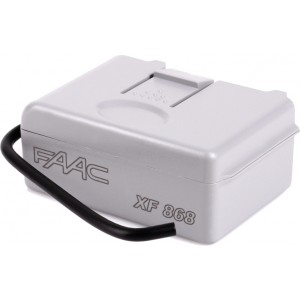

Moduł radiowy XF868MHz

• Odbiornik z wbudowaną anteną
• Częstotliwość 868Mhz
• Napięcie zasilania: pobieranie z centrali przez złącze 24Vdc
• Pamięć 250 ilotów ( razem 1 i 2 kanał)
• Podłączenie: szybkozłącze

PILOT XT4 868MHZ

Piloty pracują na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników.

FOTOKOMÓRKI XP20 BD O ZASIĘGU 20M

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

• zasięg działania: 20m
• kąt regulacji: ±7° (20m) ±13.5° (5m)
• wymiary: 41x130x42mm
• Czas wykrywania przeszkody: 20ms
• pobór prądu: Rx (10mA) + Tx (10mA)
• stopień ochrony: IP54
• zasilanie przez szynę BUS (2easy) dwa przewody 24V bez polaryzacji

2 X KONDENSATOR ROZRUCHOWY

Wspomaga rozruch siłownika

ELEMENTY MONTAŻOWE

Pozostałe elementy siłownika:

• Klucz awaryjnego otwierania (w przypadku braku zasilania)
• Komplet elementów mocujących
• Karta gwarancyjna
• Instrukcja montażu w języku polskim

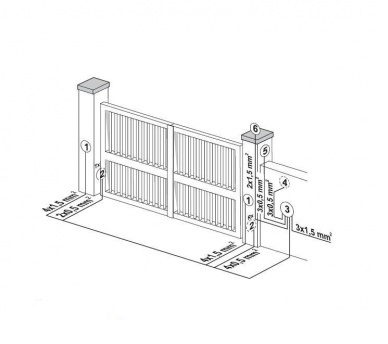

1. Siłowniki
2. Fotokomórki
3. Centrala sterująca
4. Wyłącznik kluczykowy
5. Odbiornik fal radiowych
6. Lampa sygnalizacyjna
