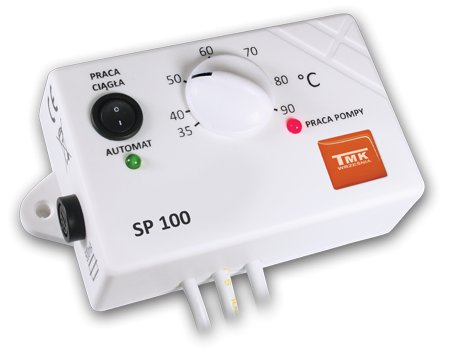

Sterownik SP 100 firmy TMK

Sterownik SP 100 firmy TMK to prosty w obsłudze sterownik przeznaczony do automatycznego załączania i wyłączania pompy obiegowej c.o. z silnikiem 230V 50Hz o mocy 100VA.

Zespół sterownik-pompa stosowany jest do instalacji z kotłem opalanym węglem, miałem. Czujnik mierzy temperatury w instalacji. Sterownik załącza pompę gdy temperatura osiągnie nastawioną na skali wartość (najczęściej 40-50 stopni Celsjusza). Po wygaśnięciu kotła pompa obiegowa wyłącza się i dzięki temu grzejniki pozostają dłużej ciepłe, a zużycie energii jest mniejsze.

Praca

Przełącznik oznaczony napisem"praca ciągła-automat" umożliwia ustawienie dwóch stanów pracy pompy obiegowej:

1) praca automatyczna

• świeci zielona kontrolka oznaczona napisem "automat",
• sterownik załącza i wyłącza pompę w zależności od temperatury czujnika,
• pokrętłem nastawia się temperaturę, przy której pompa zostaje załączona,
• pompa obiegowa pracuje przy temperaturach wyższych od nastawionej na skali. Po wygaśnięciu kotła i obniżeniu się temperatury czujnika, pompa wyłącza się.

2) praca ciągła

• zielona kontrolka gaśnie a zapala się czerwona
• pompa pracuje w sposób ciągły (np. w celu sprawdzenia pracy pompy przy zimnym kotle)

Świecąca czerwona kontrolka oznacza pracę pompy.

W zestawie:

• sterownik z okablowaniem (z wyjściem na sieć, pompę C.O., czujnik)
• opaska zaciskowa z zawleczką
• kołki rozporowe fi 6 -2 szt

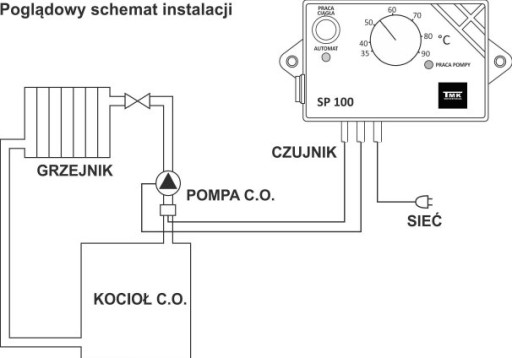

Schemat sterownika SP 100:
