Разъем ANGLE BNC, компрессионный разъем MASTER для RG-6

Złącze kompresyjne kątowe BNC 6 MASTER na przewód RG-6

Oferujemy darmowe zaciskanie złączy kompresyjnych na zakupionych na naszych aukcjach przewodach.

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kompresyjne kątowe przeznaczone jest do kabli typu RG-6. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne kątowe BNC 6 MASTER przeznaczone jest na kable:

• RG-6 Cu
• RG-6 Cu PE

Cechy wyróżniające

• szerokie pasmo pracy,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
• wymiarowo dopasowane jest do przewodów typu RG-6,
• konstrukcja tego złącza chroniona jest licznymi patentami.

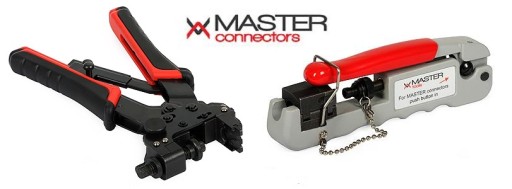

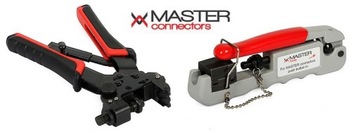

Do zaciśnięcia należy użyć jednej z zaciskarek MASTER dostępnych na naszych aukcjach.

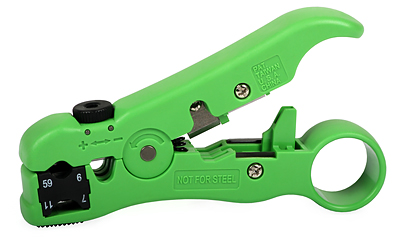

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza izolacji dostępnego na naszych aukcjach.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

• przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
• oplot należy wywinąć na oponę zewnętrzną
• tak przygotowany przewód wsunąć do złącza
• zacisnąć zaciskarką

Dane techniczne:

• Impedancja [Ω]: 75
• Zakres częstotliwości [MHz]: 5-2400
• Typ złącza: BNC kątowe (wtyk)
• Wielkość [mm]: 8
• Rodzaj montażu: kompresja wzdłużna
• Lutowane: NIE
• Montaż w obudowie: NIE
• Materiał: Mosiądz 360
• Montaż zewnętrzny: TAK
• Przygotowanie przewodu [mm]: 5 - żyła centralna, 4.5 - dielektryk, 4.5 - ekran
