Воздухоотводчик круглый для котельных NO150A-CC DARCO

Nawietrzak okrągły

 NO150A-CC

• Max. przepływ powietrza: 320 m3/h
• Średnica: 150 mm
• Wykonanie: Czerpnia z blachy chromoniklowanej
• Długość kanału: 350-580 mm
• Waga: 2,3 kg
• Producent: Darco

Opis produktu

Nawietrzak doprowadza świeże powietrze do wnętrza budynku.

Przeznaczony jest do montażu w ścianie, najczęściej obok lub ponad oknem.

Każda wersja nawietrzaka wyposażona jest w czerpnię powietrza, która jest odpowiedzialna za pobór powietrza z zewnątrz. Jej konstrukcja zabezpiecza przed dostawaniem się do środka opadów atmosferycznych. W dodatku została wyposażona w siatkę chroniącą przed owadami.

Od strony wnętrza budynku nawietrzak wyposażony jest w anemostat, posiadający warstwę izolacji, która zapobiega tworzeniu się skroplin w okresie zimowym i tłumi hałas, a także pozwala na precyzyjną regulację natężenia przepływu powietrza przez użytkownika.

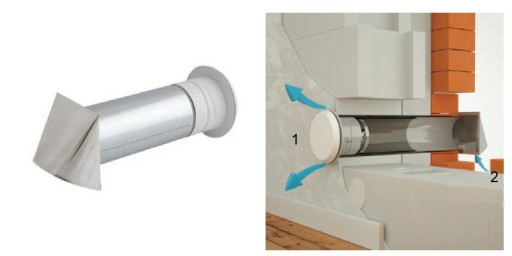

• 1 - Świeże powietrze
• 2 - Powietrze zewnętrzne

Dostępne są również wersje wyposażone w stabilizator przepływu (model NOS- dostępny na naszych aukcjach ). Reguluje on strumień przepływu powietrza: ogranicza nawiew i zabezpiecza przed zmianą jego kierunku, który mógłby wystąpić przy niekorzystnych warunkach atmosferycznych. Stabilizator może również zostać zamontowany do podstawowej wersji nawietrzaka tuż po jego montażu.

Do każdego nawietrzaka dołączany jest filtr powietrza (osobno, do samodzielnego montażu). Montaż filtra zapewnia skuteczne wychwytywanie kurzu i innych zanieczyszczeń przenoszone przez powietrze.

Zastosowanie

• Nawiew powietrza zewnętrznego do pomieszczeń ( wersja z wyposażeniem standard)
• Nawiew i regulacja przepływu powietrza do pomieszczeń ( wersja z stabilizatorem przepływu)

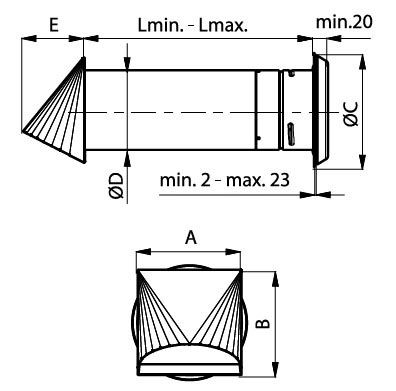

Wymiary

• A - 196 mm
• B - 197 mm
• C - 211 mm
• D - 162 mm
• E - 116 mm
• Przekrój kanału - 177 cm²
• Wymiary kanału Lmin-Lmax - 350÷580 mm
• Średnica otworu montażowego - 170 mm
• Wydajność dla 10 [Pa] - 124 m3/h
• Dn,e,w 2 mm - 36 dB
• Dn,e,w 23 mm - 27 dB
• Waga - 2.3 kg

Przekrój

• 1 - Czerpnia z siatką
• 2 - Rura z PCV
• 3 - Anemostat

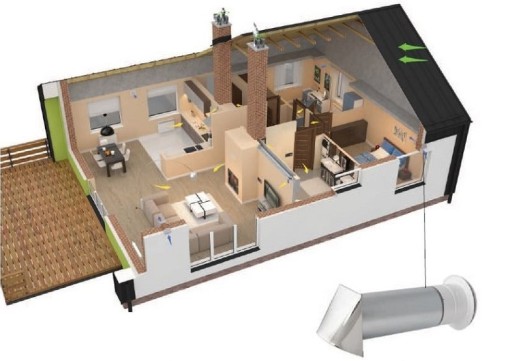

Przykład poprawnego przepływu powietrza w mieszkaniu w domku jednorodzinnym lub w bloku.

Świeże powietrze zewnętrzne doprowadzone jest przez nawietrzaki zamontowane w pokoju dziennym lub sypialni. Zasysane powietrze przepływa przez kolejne pomieszczenia i usuwane jest przez kratkę wentylacyjną zamontowaną najczęściej w kuchni lub łazience.

Aby powietrze mogło swobodnie przepływać od nawietrzaka do kratki wentylacyjnej, w drzwiach pomieszczeń należy wykonać podcięcie (szczelina min. 2 cm) lub zamontować kratki wyrównawcze.
