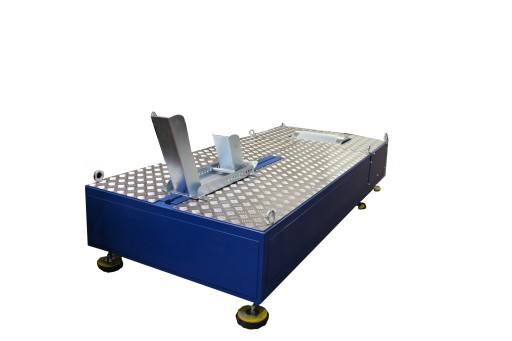

Hamownia Motocyklowa BIKE-01

Przeznaczenie hamowni:

Hamownia ŚWIĄTEK BIKE-01 jest hamownią inercyjną (bezwładnościową) stanowiskową. Przeznaczona jest do kontroli i sprawdzania mocy motocykli w celach diagnostycznych. Szczególnie praktyczna jest w przypadku weryfikacji modyfikacji tuningowych silników.

Krótki czas pomiaru gwarantuje nie przeciążanie silnika, pomiar jest prosty,a obsługa hamowni łatwa. Czujnik obrotów pozwala na precyzyjny pomiar momentu obrotowego oraz mocy dla motocykli nie wyposażonych fabrycznie w obrotomierz obrotów.

➡ Film prezentujący hamownię: https://youtu.be/VUoLQ--Uph8

Opis techniczny:

Hamownia BIKE-01 przeznaczona jest do hamowania motocykli o mocy do 250 kW. Jest hamownią najazdową, rolkową z inercyjną metodą pomiaru momentu i mocy. Hamownia posiada zaawansowany pomiarowy wielofunkcyjny sterownik.

Hamownia jest kompletnie przygotowana do pomiarów - wymaga tylko podłączenia zasilania 230V i monitora lub telewizora.

Posiada wyjście momentu i możliwość podłączenia dodatkowego Modułu Obciążeniowego ŚWIĄTEK BOX -ECO (nr.kat. 60299) w celu rozbudowy do wersji obciążeniowej.

Dokładne wykresy pozwalają na odczytanie przebiegów:

• momentu obrotowego silnika
• mocy silnika
• mocy na kołach

Podstawowe parametry:

• rodzaj hamowni: inercyjna
• masa hamowni: 660 kg
• wymiar rolki: Ø 380x400 mm
• masa rolki: 380 kg
• moc maksymalna: 250kW/340 KM
• prędkość maksymalna: 400 km/h
• dokładność pomiaru: poniżej 1%
• czas pomiaru: 10-15 s
• wymiary hamowni: 2200 x 955 x 404 ( L x S x H ) + najazd 2000
• klasa wyważenia rolki: G 2.5
• korekty mocy zgodne z normą: SAE J1349
• kolor podstawowy: RAL 5005

Parametry sterownika hamowni:

• Komputer bazowy  4-rdzeniowy Cortex A72 1,5GHz,  4GB RAM LPDDR4
• Pamięć danych 32GB 100MB/s
• Mikrokontroler 32-bitowy RISC 64 MHz

Układy Wejścia / Wyjścia:

• Wi-Fi IEEE 802.11b/g/n/ac (2,4/5 GHz)
• Bluetooth 5.0 (niska energia (BLE))
• Gigabit Ethernet
• 2 porty USB 2.0
• 2 porty USB 3.0
• 2 x micro HDMI
• Mini jack audio
• Czujnik warunków otoczenia (temperatura, ciśnienie, wilgotność)
• CAN-BUS 2.0B
• Wyjścia zasilania dla czujników 12V, 5V o łącznej mocy 10W
• Wyjście analogowe 0-10V
• 2 wyjścia PWM low side 3A 40V
• Dodatkowe wyjście low side 3A 40V
• Wyjście przekaźnikowe dwuzaciskowe 250V 16A
• Wejście prędkości rolki czujnika Halla do 10 Mhz
• Wejście prędkości obrotowej silnika dla czujników halla, VR, indukcyjnych lub   pojemnościowych cęgowych do 15kHz
• 2 wejścia analogowe czujnika tensometrycznego 0-5V (dla   wzmocnionego  sygnału)
• Wejście analogowe ogólnego przeznaczenia 0-5V
• 4 wejścia termopary z możliwością wejścia analogowego
• 2 fizyczne wejścia przełącznika

W skład hamowni BIKE-01 wchodzi:

• obudowana rama z najazdem, rolką pomiarową i mocowaniem motocykla
• komputer- sterownik pomiarowy z oprogramowaniem
• klawiatura przenośna
• przewody zasilające
• szerokopasmowa sonda AFR
• czujnik obrotów

Dodatkowe opcje rozbudowy:

• wentylator chłodzący
• monitor lub telewizor
• moduł obciążeniowy BOX -ECO - rozbudowa do wersji obciążeniowej

Dodatkowy opis zestawu:

• Rama hamowni malowana proszkowo w standardzie kolor RAL 5005. Górna płaszczyzna pokryta ryflowaną blachą aluminiową o grubości 2 mm. W ramie zamontowana jest stalowa ocynkowana rolka pomiarowa wykonana z pełnego materiału. Rolka jest precyzyjnie wyważona, z powierzchnią zwiększającą przyczepność koła w postaci głębokiego moletu

• Najazd stalowy ocynkowany z powłoką  przeciwpoślizgową o długości 2 m

• Mocowanie przedniego koła z regulacją odległości od rolki (w zależności od rozstawu kół motocykla). Przybliżony zakres regulacji: 1150-1750 mm (zależy od odległości między kołami oraz wielkości kół motocykla). Rozstaw od osi tylnego koła do zderzaka przedniego koła wynosi 2024 mm

• Pasy mocujące - 5 szt, stabilizujące motocykl na stanowisku w czasie pomiaru.

• Sterowanie z wbudowanym układem pomiarowym i oprogramowaniem (zabudowany w ramie głównej). Wejścia do podłączenia znajdują się na ramie.

• Sonda szerokopasmowa AFR

• Czujnik obrotów
