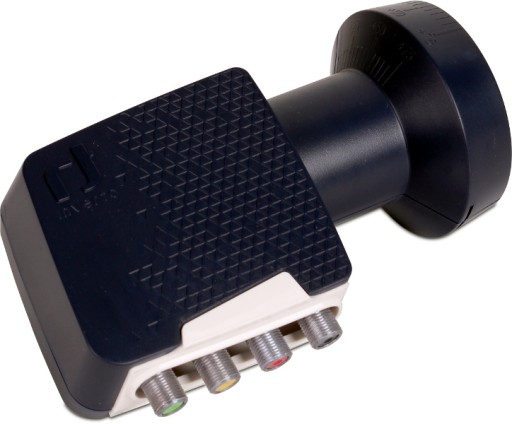

Преобразователь Inverto Quattro Premium Quatro SAT

Konwerter Inverto Quattro Premium

Najważniejsze cechy

• obsługa rozdzielczości SD,HD i 4K
• obsługa stereoskopowego 3D
• szumy własne 0.2dB
• do współpracy z multiswitchami
• zalecane rozmiary anteny: 80 cm, 90 cm

Przeznaczenie

Konwerter przeznaczony do współpracy z Multiswitchami.

Opis

Konwertery typu QUATTRO można podłączyć do instalacji TV-SAT WYŁĄCZNIE poprzez multiswitch! Nie ma możliwości podłączenia konwertera typu QUATTRO bezpośrednio do tunera TV-SAT. Konwerter, do którego można podłączyć niezależnie 4 tunery nosi oznaczenie QUAD.

Konwerter współpracuje ze wszystkimi platformami satelitarnymi (nc+, Cyfrowy Polsat, Telewizja na kartę, Smart HD+, Orange i inne) oraz kanałami bezpłatnymi niekodowanymi.

Konwerter Quatro PREMIUM jest produkowany przez firmę INVERTO. INVERTO to Luxemburska firma, lider wśród firm dostarczających konwertery na rynek polski. Konwertery quattro nie wymagają sygnałów sterujących. Są przystosowane do współpracy z multiswitchami oraz stacjami czołowymi.

Konwerter quattro dostarcza sygnał satelitarny z podziałem na kombinacje polaryzacja - pasmo. Na wyjściach mamy zatem:

• V/Lo - polaryzacja pionowa, pasmo dolne
• V/Hi - polaryzacja pionowa, pasmo górne
• H/Lo -polaryzacja pozioma, pasmo dolne
• H/Hi- polaryzacja pozioma, pasmo górne

Schemat podłączenia

PRAWIDŁOWE PODŁĄCZENIE:

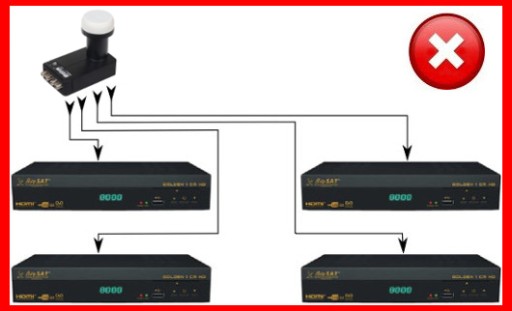

NIEPRAWIDŁOWE PODŁĄCZENIE:

Specyfikacja techniczna

• Pasmo wejście: 10,7-12,76 GHz
• Pasmo wyjście: 950-2150 MHz
• Oscylator dolny: 9,75GHz
• Oscylator Górny: 10,6GHz
• Szumy własne: 0,2dB
• Dryft temperaturowy oscylatora: +/-3MHz max
• Szum fazowy: -85dBc/Hz max
• Wzmocnienie: 55dB min
• Zafalowanie charakterystyki wzmocnienia: +/-0,75dB/27MHz
• Sterowanie polaryzacja V: 11.0~14.0 V
• Sterowanie polaryzacja H: 16.0~20.0 V
• Sterowanie pasmem dolnym: 0kHz
• Sterowanie pasmem górnym: 22kHz +/-4kHz, 0,4~0,8 Vpp
• VSWR 2.51:
• Separacja pomiędzy polaryzacjami: 22dB min
• Pobór prądu: 120mA max @11~20V
• Impedancja wyjściowa: 75 Ohm
• Temperatura pracy: -30...+60C
• Średnica szyjki: 40mm
• Długość szyjki: 50mm
• Złącze: F
• Waga przedmiotu: 224 g
