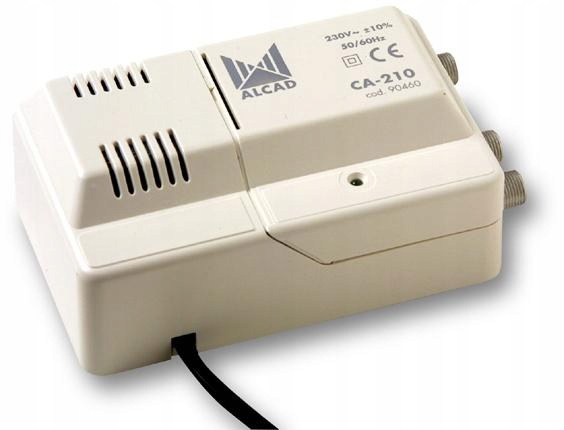

Широкополосный усилитель ALCAD 24 В CA-210

Wzmacniacz Alcad CA-210 VHF-UHF 1we/2wy wielozakresowy

Przeznaczenie

Wzmacniacz CA-210 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz.

Opis

Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienia do poziomu sygnału w danym paśmie. Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów ze wszystkich anten (po zsumowaniu za pomocą zwrotnicy). Wzmacniacze mogą być wykorzystywane w niektórych sieciach kablowych, lub instalacjach zbiorczych. Ze względu na istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach, kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy.

Bezpieczeństwo podczas użytkowania wzmacniacza

Wzmacniacz CA-210 jest zasilany z wbudowanego zasilacza stabilizowanego. Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania, dopóki wszystkie połączenia nie są wykonane poprawnie. Wzmacniacz CA-210 umożliwia zasilanie przedwzmacniaczy napięciem regulowanym 0-24 V i maksymalnym prądem 55 mA, co pozwala na stosowanie typowych przedwzmacniaczy płytkowych.

W skład zestawu wchodzi

• Wzmacniacz Alcad CA-210
