Модуль предохранителей Pulsar AWZ592 8x1A, 10-30В постоянного тока

Moduł bezpiecznikowy w obudowie Pulsar AWZ592 - 8x1A, 10-30V DC

OPIS:

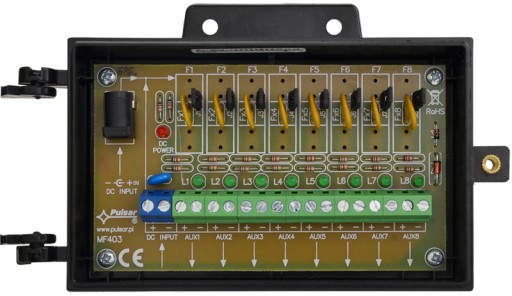

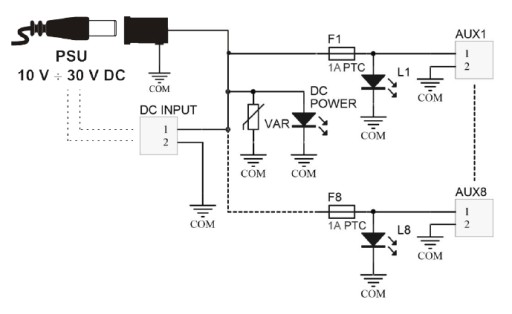

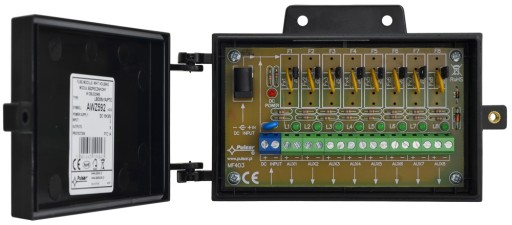

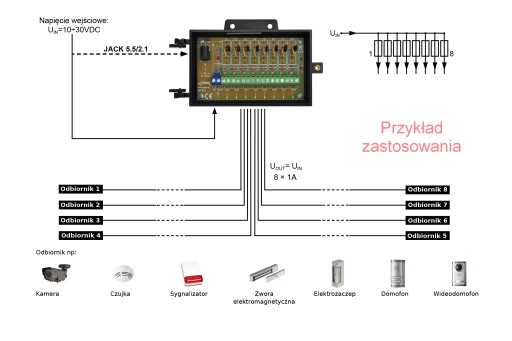

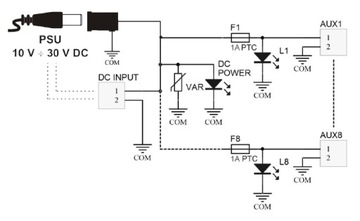

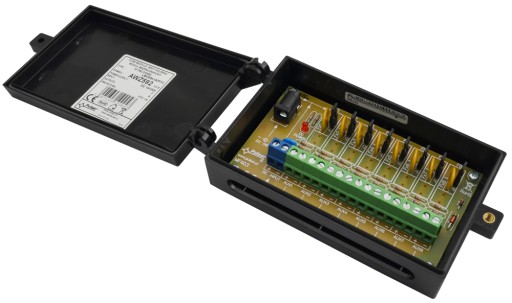

Moduł bezpiecznikowy LBC8 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz osiem niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 1A wyjść zasilania AUX1 ÷ AUX8.

Moduł wyposażony jest w zworki J1 ÷ J8 odłączające zasilanie wyjść AUX1 ÷ AUX8 (zacisk „+”).

Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.

DANE TECHNICZNE:

• Napięcie zasilania: 10V÷ 30 V DC
• Napięcie wyjściowe: Uaux=Uin (zgodne z napięciem zasilania)
• Pobór prądu: 8mA ÷ 70mA @ Uin=10 ÷ 30 V DC
• Ilość wejść zasilania: 2 – gniazdo DC 5,5/2,1 lub złącze śrubowe
• Ilość wyjść zasilania: 8 (zaciski AUX)
• Zabezpieczenie przeciwzwarciowe (SCP): 8x 1A PTC
• Zabezpieczenie przeciążeniowe (OLP): 8x 1A PTC
• Zabezpieczenie przepięciowe: warystor
• Optyczna sygnalizacja pracy:

  - diody LED zielone: L1 ÷ L8 - stan wyjść AUX1 ÷ AUX8;

  - dioda LED czerwona –  obecność zasilania DC

• Bezpieczniki F1 ÷ F5: F 0,5A lub F 1,0A (na wyposażeniu) lub PTC 0,5A
• Warunki pracy: II klasa środowiskowa, -10°C÷ 50°C

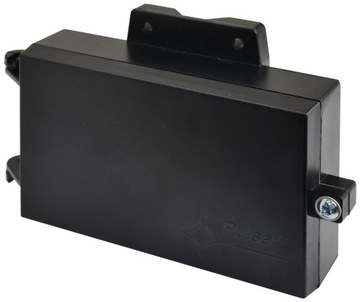

• Wymiary: 150 x 94 x 42 (WxHxD) [mm] (W1=126, H1=78 (+/-2mm))
• Montaż: Wkręty montażowe x2 (otwory Ø4mm)
• Złącza:

  - wyjścia zasilania: złącza śrubowe Ф0,51÷2,05 (AWG 24-12)

  - wejścia zasilania: gniazdo DC 5,5/2,1; złącze śrubowe Ф0,51÷2,05 (AWG 24-12)

• Waga netto/brutto: 0.16 / 0,23 [kg]
• Certyfikaty, deklaracje: CE, RoHS
