Собранный заушный функциональный генератор XR2206 1 Гц–1 МГц

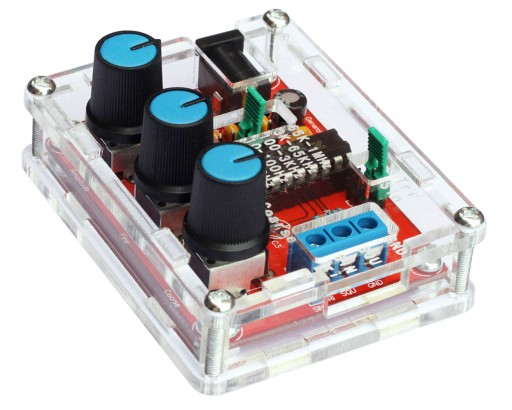

Moduł generatora funkcyjnego XR2206  zakres 1Hz - 1MHz - zmontowana płytka generatora + obudowa

Przedmiotem sprzedaży jest gotowa, zmontowana, polutowana płytka modułu generatora funkcyjnego 1Hz-1MHz wraz z obudową, która wymaga zmontowania. Moduł posiada zakres od 1Hz do 1MHz, rodzaje sygnału: sinusoidalny, prostokątny, trójkątny. Potencjometry służą do regulacji parametrów. Zworka do zmiany zakresu. Komplet jest nowy, po zamontowaniu w obudowie i podłączeniu zasilacza (brak w zestawie) - gotowy do użycia

Parametry:

• Napięcie zasilania: 9-12 V DC
• Rodzaje sygnału wyjściowego: prostokątny, sinus i trójkątny
• Impedancja: 600 Ohm + 10%
• Częstotliwość wyjściowa: 1Hz-1 MHz

Sygnał sinusoidalny:

• Amplituda: 0-3 V przy zasilaniu 9V DC
• Zniekształcenia: mniej niż 1% (przy 1 kHz)
• Płaskość: + 0.05dB 1Hz-100 kHz

Sygnał prostokątny:

• Amplituda: 8V (bez obciążenia) przy 9V DC zasilania
• Czas narastania: mniej niż 50ns (przy 1 kHz)
• Czas opadania: mniej niż 30ns (przy 1 kHz)
• Symetria: mniej niż 5% (przy 1 kHz)

Sygnał trójkątny:

• Amplituda: 0-3V dla zasilania 9V DC
• Liniowość: mniej niż 1% (do 100 kHz) 10mA
