ОТКРЫТЫЙ УГОЛ 135° КРЕПЛЕННЫЙ СОЕДИНИТЕЛЬ 90x90x65 2,5MM KLR

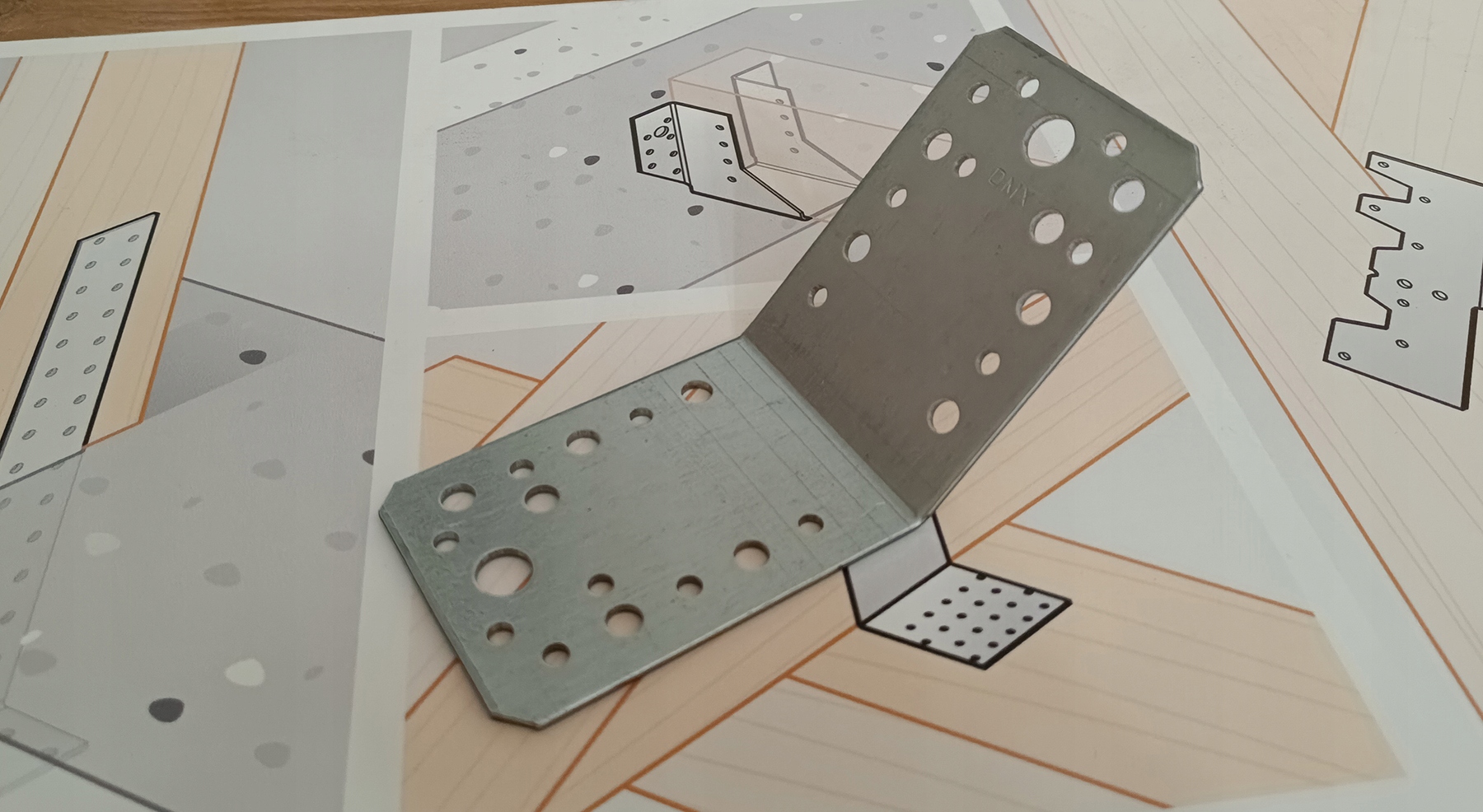

KĄTOWNIK MONTAŻOWY ROZWARTY 135° KLR3

Wymiary: 90mm x 60mm x 65mm x 2,5mm

Kątowniki przeznaczone są do łączenia elementów drewnianych pod kątem 135°, gwarantując solidne, estetyczne i profesjonalne połączenia różnych elementów konstrukcyjnych. Doskonale sprawdzają się w wykonywaniu zastrzałów, mieczy oraz przekątnych wzmocnień elementów ramowych.

Charakteryzują się szerokim wyborem przemyślanych układów otworów, co umożliwia ich zastosowanie zarówno w standardowych rozwiązaniach, jak i dostosowywanie do indywidualnie projektowanych złączy.

Wykonane zostały z blachy ocynkowanej ogniowo  Z275 o grubości 2,5mm

DANE TECHNICZNE:

• długość - 90mm
• wysokość - 90mm
• szerokość  - 65mm
• grubość blachy - 2,5mm
• stal - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów  - 16 otworów ø5mm, 12 otworów ø7mm 2 otwory ø11mm
• nośność - 8,3kN
• Certyfikat CE - 1488

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników
• wkręty do drewna ø5mm, 10mm
• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

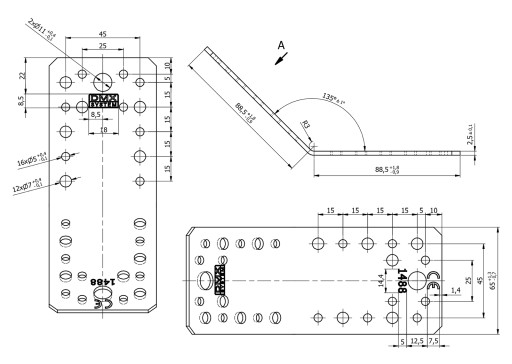

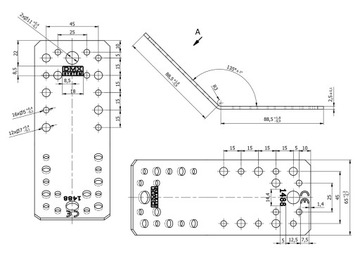

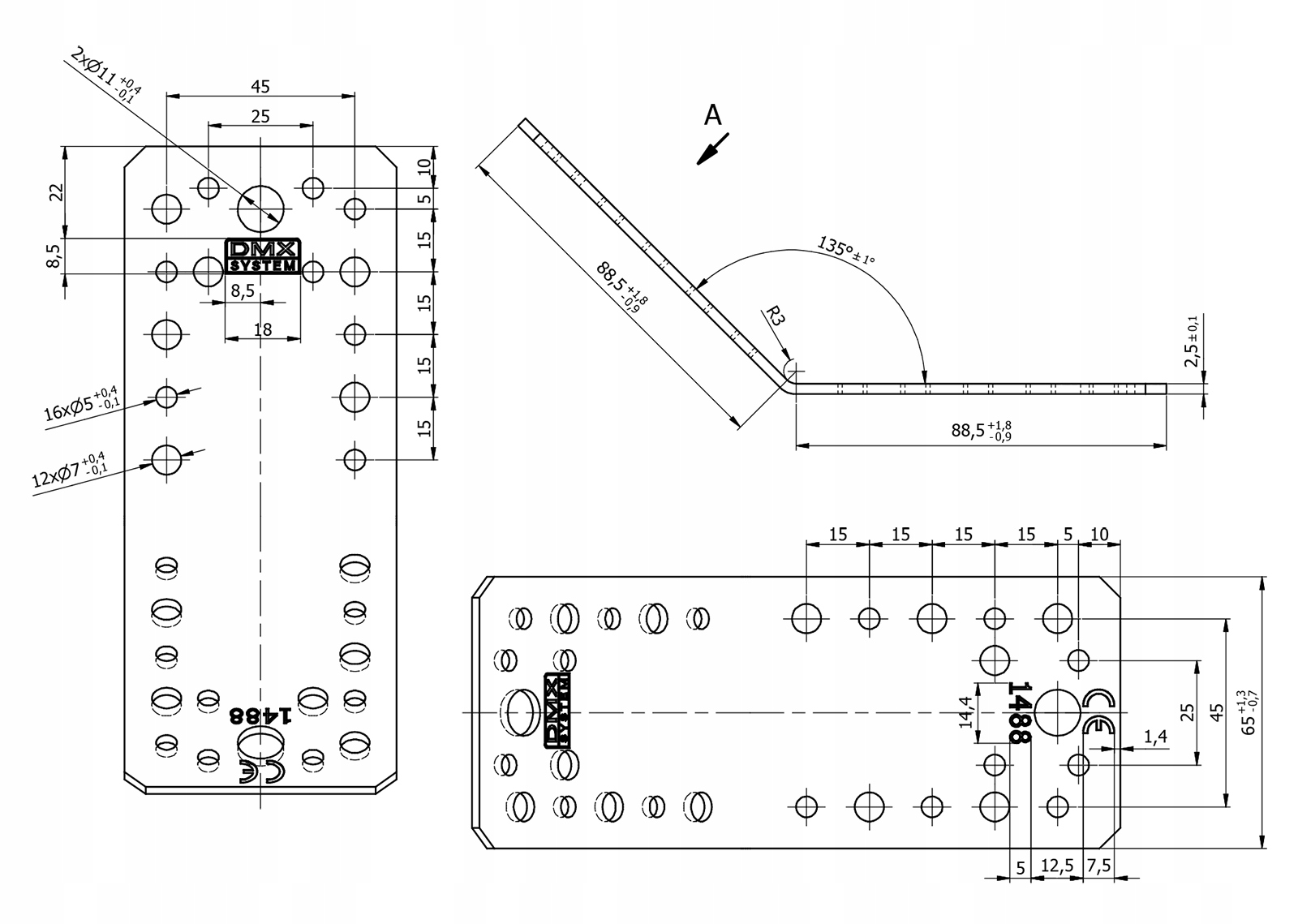

RYSUNEK TECHNICZNY

DOSTĘPNE ROZMIARY

• KLR1 - 50 x 50 x 35 x 2,5 [mm]
• KLR2 - 70 x 70 x 55 x 2,5 [mm]
• KLR3 - 90 x 90 x 65 x 2,5 [mm]
• KLR4 - 100 x 100 x 35 x 2,5 [mm]
• KLR5 - 105 x 105 x 90 x 2,5 [mm]
• KLR6 - 140 x 140 x 55 x 2,5 [mm]

Kątowniki posiadają:

1. Europejską Aprobatę Techniczną
2. Deklaracja Właściwości Użytkowych
3. Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas elementy można bez obaw stosować w budownictwie zgodnie z deklarowanym przeznaczeniem.
