ЗАМЕНА платы ММ-05 для OZAS MiniMag 163 MM05/5 MM05/7 MM05/8

Witaj miły kliencie !!!

Od ponad 20-tu lat zajmujemy się naprawą sprzętu spawalniczego. Naprawa to nie tylko wymiana uszkodzonego elementu, ale także analiza dlaczego doszło do usterki, szukanie słabych punktów uszkodzonego podzespołu i znalezienie rozwiązań, aby takim usterkom zaradzić na przyszłość. Tak zdobyta wiedza - pozwoliła nam opracować własne wersje płyt sterujących, które są w pełni zgodne z ich oryginałami, ale zostały pozbawione słabych punktów, wad konstrukcyjnych czy pewnych niedoróbek. Słabe elementy które ulegały uszkodzeniu zastąpiliśmy lepszymi, wprowadziliśmy różnego rodzaju filtry i zabezpieczenia, a niejednokrotnie moduł został zaprojektowany na nowo - całkowicie od postaw - aby wreszcie urządzenie pracowało jak należy. Moduły są produkowane na nowoczesnych podzespołach - co też ma kluczowe znaczenie w przypadku zastępowania nimi starych modułów produkowanych kilkanaście czy kilkadziesiąt lat temu.

Pierwsze fotografie w galerii pokazują oryginalny moduł - jest to zdjęcie orientacyjne - aby łatwo można było rozpoznać o jaki sterownik chodzi. Kolejne fotografie pokazują oferowany przez nas unowocześniony sterownik zastępczy. Szczegóły są zawsze opisane przy danym urządzeniu.

Jeśli nie jesteś pewny co jest uszkodzone w Twoim urządzeniu - Nie naprawiaj metodą "wymiany w ciemno" kolejnych podzespołów... Chętnie pomożemy w ustaleniu przyczyny usterki.

Czasem bywa tak - że uszkodzony jest inny element niż mogło by się wydawać niedoświadczonej osobie, bywa też tak że usterka jest bardziej rozległa - i bez jej ustalenia i usunięcia - np sama wymiana płytki spowoduje uszkodzenie nowej, lub urządzenie popracuje krótki czas po czym znów się zepsuje.

UWAGA !

Na tej aukcji kupujesz płytę w wersji uproszczonego zamiennika - która nie posiada wszystkich funkcji oryginału - szczegóły w opisie.

Na aukcji numer 12138813361 - oferujemy ORYGINAŁ płyty MM-05/5

Na aukcji numer 12138657626 oferujemy ORYGINAŁ płyty MM-05/7 (która może być stosowana również zamiennie za płytę MM-05/8)

Oferowana płyta sterująca jest ZAMIENNIKIEM oryginalnej - MM-05 stosowanej między innymi w

OZAS DPS-401

MiniMag 163

Minimag 250

Minimag 251

Minimag 360

Minimag 361

Minimag 402

i innych - oznaczanej również kodem MM-05/5 MM-05/7 lub MM-05/8

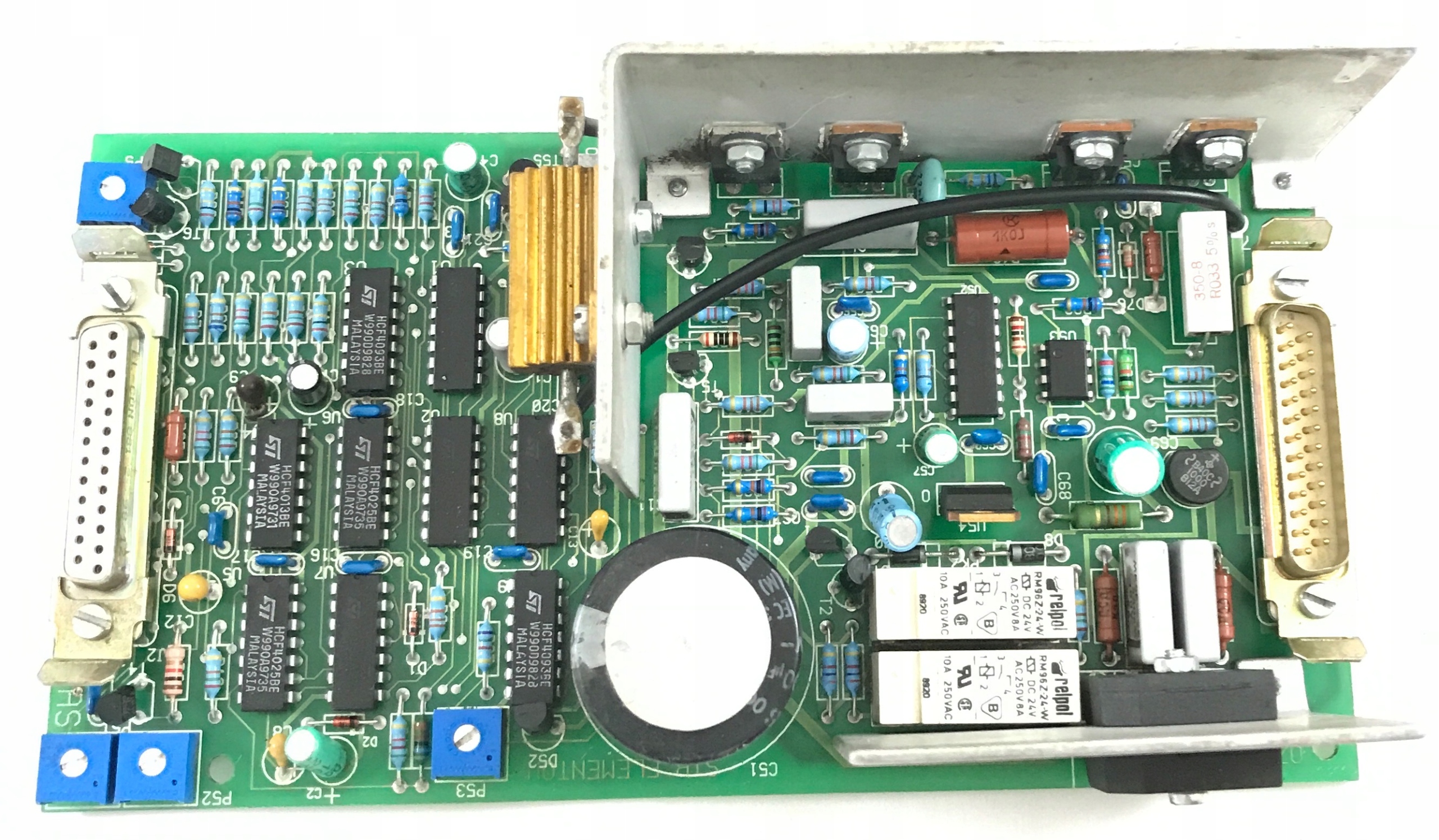

Oryginał płyt MM-05 widoczny jest na fotografiach poniżej. Płyta widoczna na zdjęciu obok nie jest przedmiotem aukcji - czytaj opis dalej.

Z lewej strony - oryginał MM-05/7 lub MM-05/8, z prawej strony oryginał MM-05/5.

Wszystkie płyty są ze sobą zgodne pod względem połączeń i funkcji jakie spełniają. Różnią się rozwiązaniami konstrukcyjnymi i wyglądem...

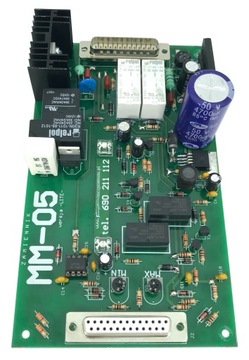

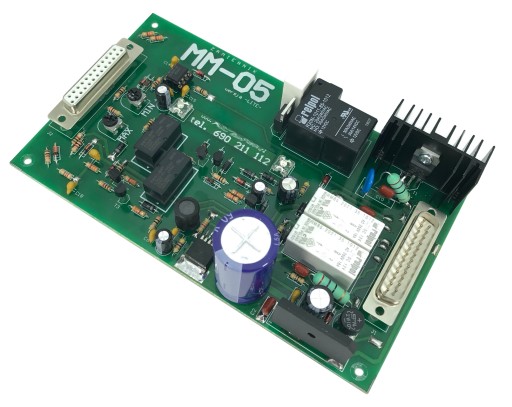

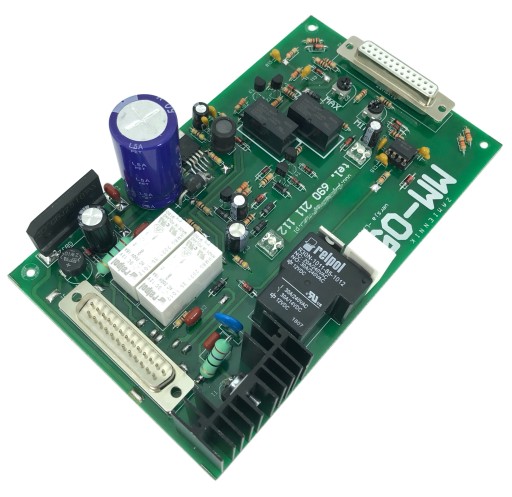

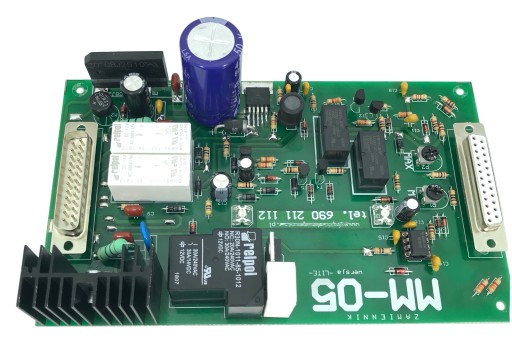

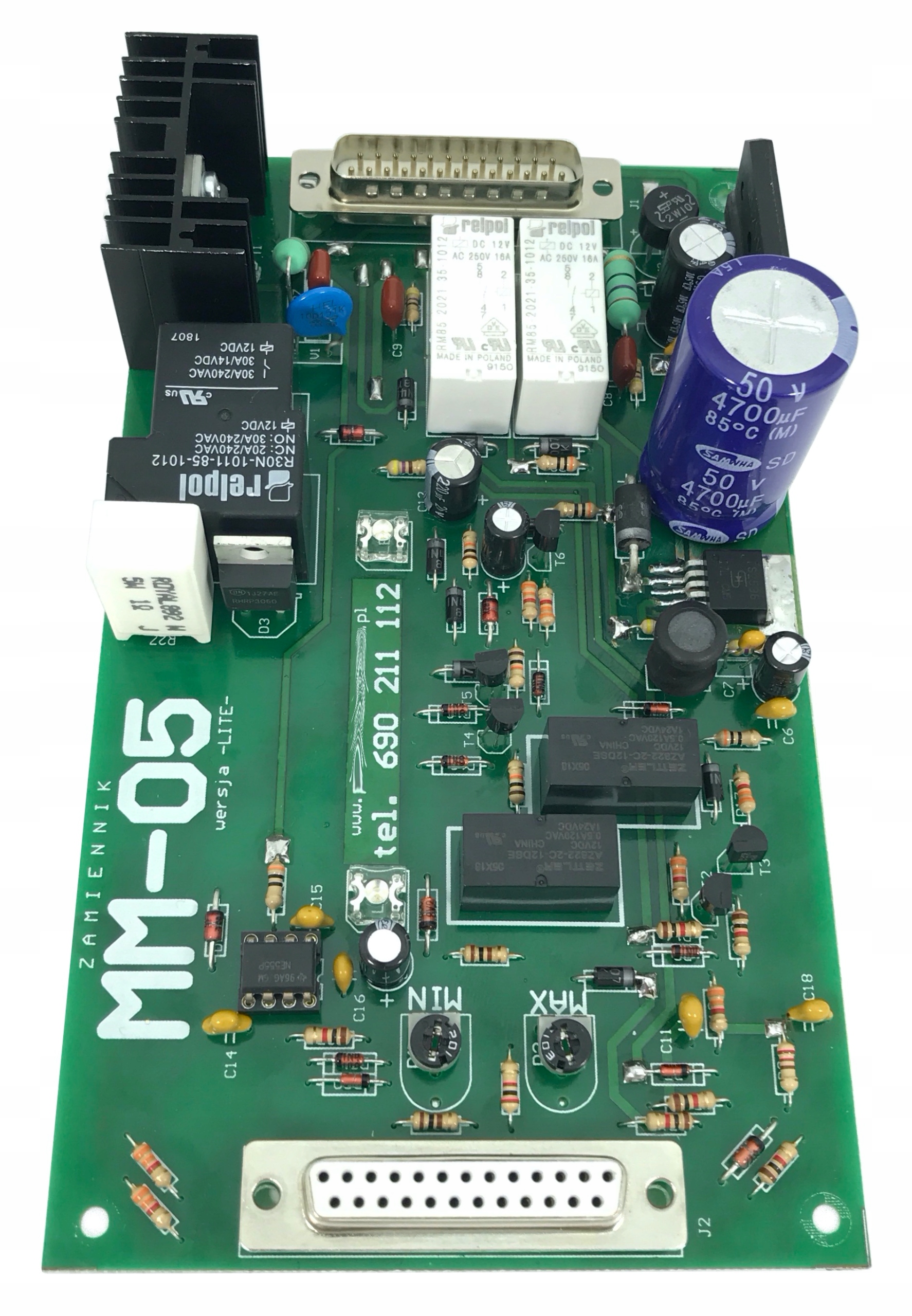

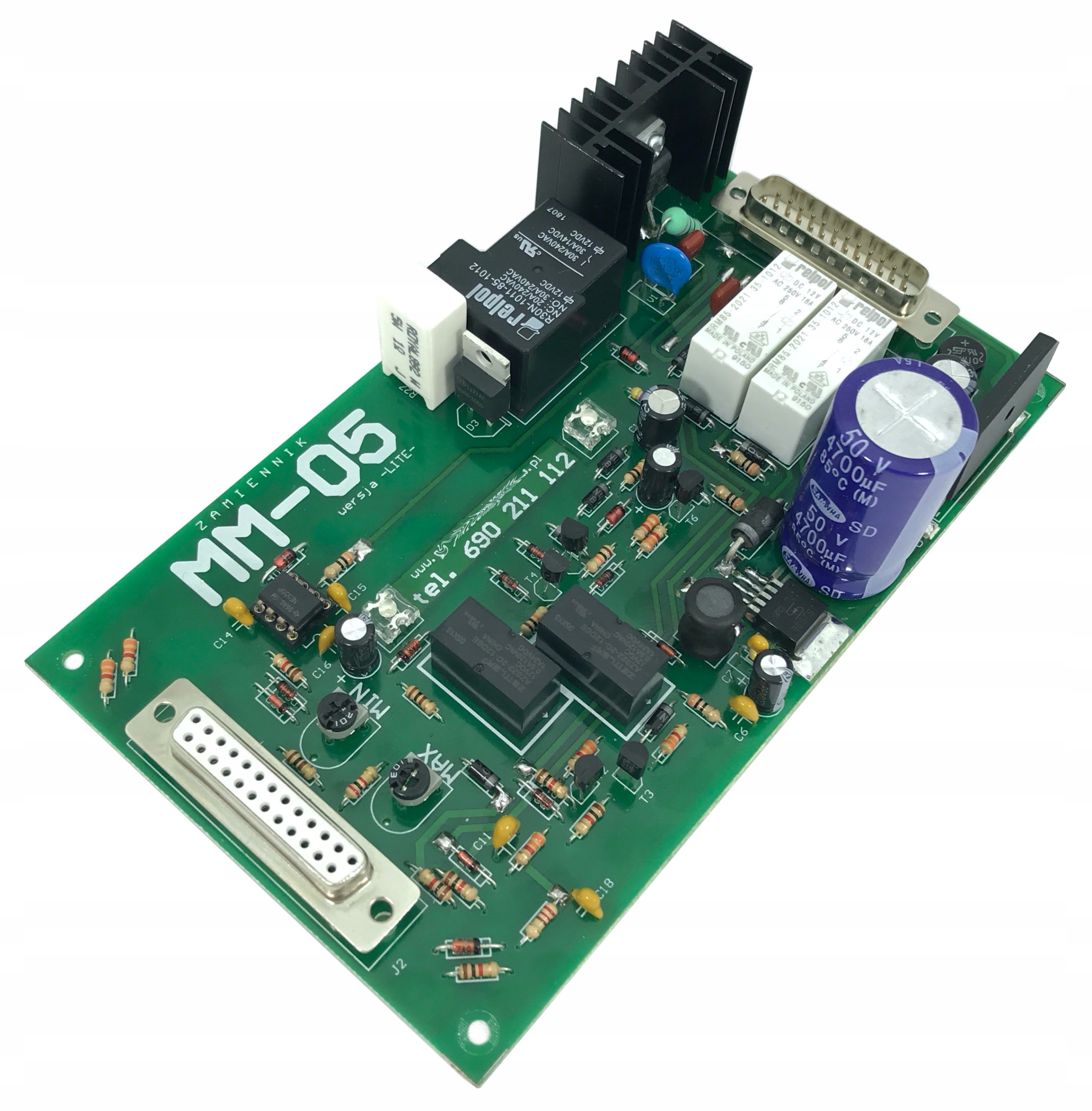

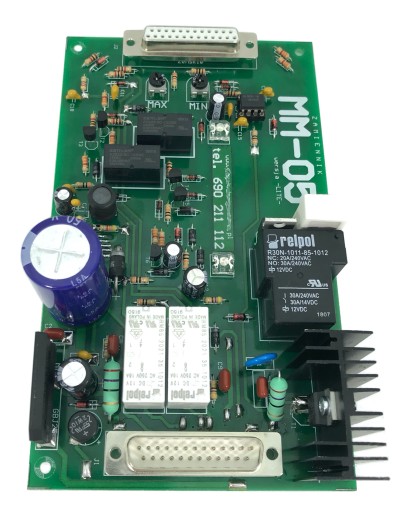

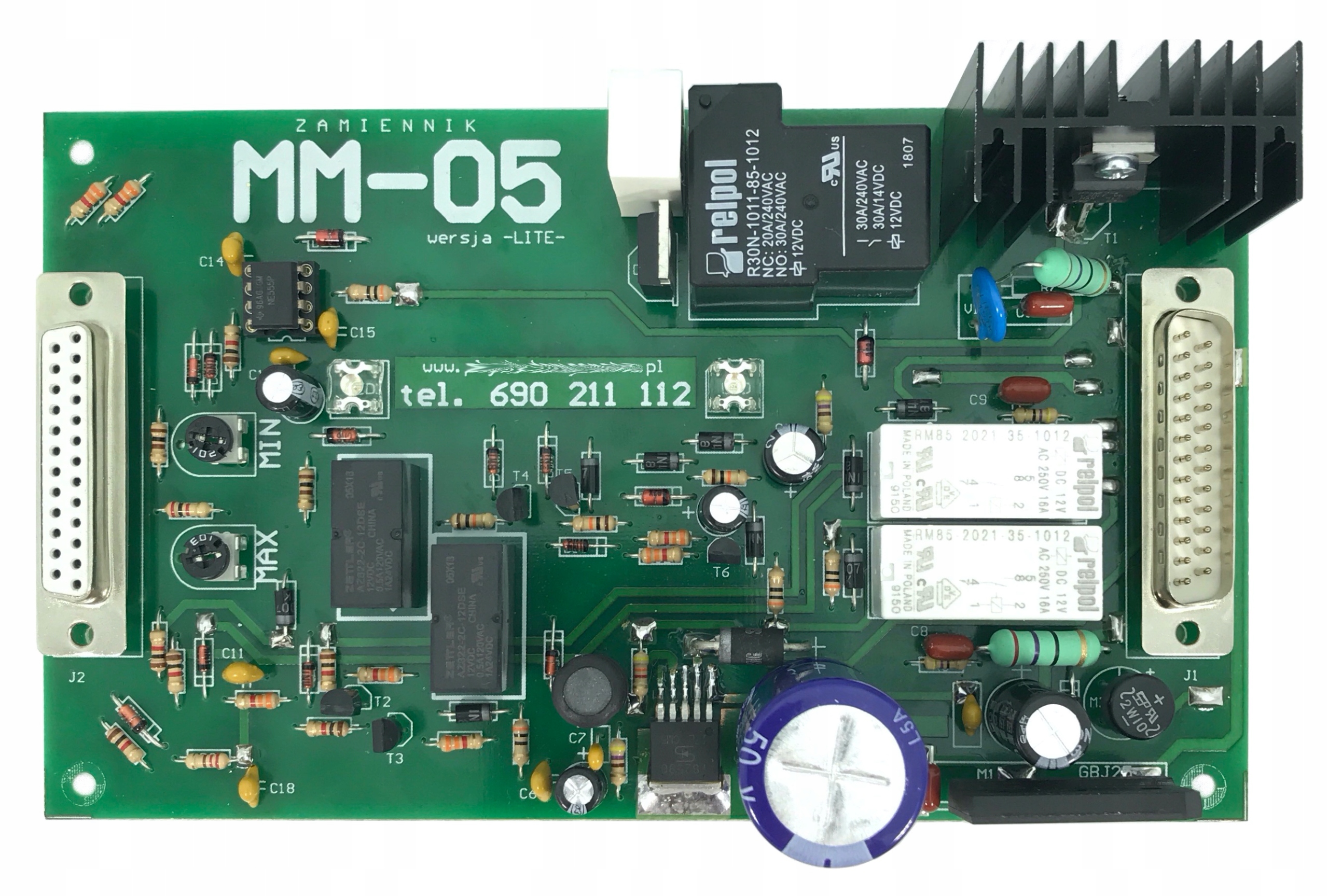

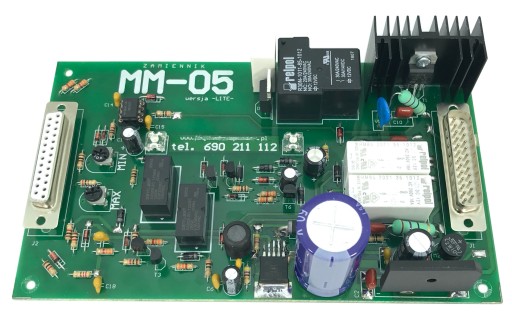

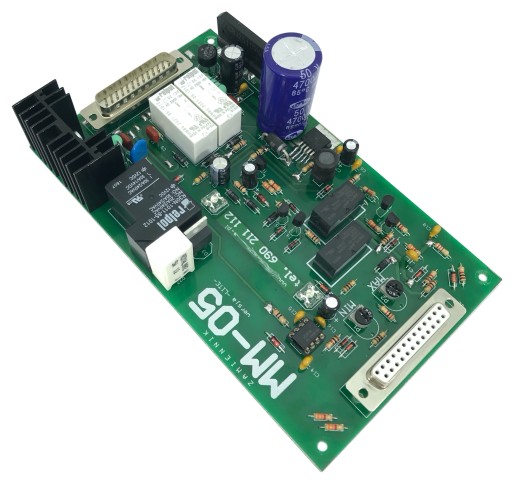

Na tej aukcji kupujesz ZAMIENNIK MM-05 w wersji "LITE" - widoczny na fotografii poniżej - przeczytaj dokładnie opis.

Płyta posiada wszystkie podstawowe funkcje czyli:

- sterowanie "spawaniem" (stycznik, gaz, posuw drutu),

- regulacja prędkości posuwu drutu (jak w oryginale) oraz możliwość ustawienia minimalnego i maksymalnego zakresu obrotów na potencjometrze - dzięki temu można sobie ładnie "rozciągnąć" zakres regulacji na całą skalę potencjometru, a nie tak że np używamy tylko w zakresie 2-3 i musimy powoli delikatnie i precyzyjnie kręcić bo reakcja na potencjometr jest gwałtowna. Dzięki "rozciągnięciu" zakresu regulacji - będziemy używać np skali 3-8 dzięki czemu można śmielej kręcić potencjometrem i uzyskać dużo większą precyzję nastaw obrotów.

- "upalanie drutu" - czyli opóźnienie wyłączenia trafa głównego w stosunku do czasu zatrzymania silnika - aby "nie wystawał z uchwytu" niepotrzebnie - zbyt długi kawałek drutu. Ta funkcja dobrana jest doświadczalnie i ustawiona "na sztywno" (jest możliwa zmiana przez dobór elementów).

- opóźnienie wypływu gazu - po zakończeniu spawania układ podaje nadal gaz przez około 1,5-2 sekundy (tak jak w oryginale) - dzięki czemu gaz osłania i chroni przed utlenianiem rozgrzaną spoinę, dodatkowo schładzając ją.

- hamowanie silnika - po każdym puszczeniu przycisku w rękojeści następuje elektryczne hamowanie silnika - aby rozpędzony niepotrzebnie nie wysuwał nadmiaru drutu.

- zabezpieczenie termiczne - obsługa termika kontrolującego temperaturę urządzenia - przegrzanie powoduje zablokowanie procesu spawania, zapalenie czerwonej diody LED i oczekiwanie aż temperatura spadnie do bezpiecznej dla urządzenia.

- obsługa pompy cieczy chłodzącej - układ kontroluje czy pompa cieczy chłodzącej (jeśli w urządzeniu jest) - została załączona, oraz czy jest przepływ (obieg) cieczy. Załączenie pompy przy braku obiegu cieczy spowoduje zablokowanie procesu spawania. (Jeśli urządzenie nie posiada pompy - funkcja nie jest uaktywniania).

- "test" drutu - wciśnięcie przycisku powoduje wysuw drutu z nastawioną prędkością - bez włączania spawania i otwierania zaworu gazu. Funkcja przydatna np przy zakładaniu nowej szpuli z drutem.

- "test" gazu - wciśnięcie przycisku powoduje wypływ gazu - bez załączania spawania i uruchamiania podajnika drutu. Funkcja przydatna np do "odpowietrzenia" / napełnienia - długiego węża gazowego, lub np przy nastawianiu reduktora gazu na właściwe ciśnienie.

- dwie dodatkowe diody LED na płycie - wskazujące czy płyta jest prawidłowo zasilana - kontrola zasilania elektroniki oraz kontrola zasilania silnika. Dzięki temu - w razie awarii łatwiej jest odnaleźć przyczynę (np. przepalony bezpiecznik lub brak zasilania w obwodach).

Skoro układ jest zamiennikiem "uproszczonym" (lite) - to nie posiada wszystkich funkcji oryginału. Oto funkcje których układ nie ma:

- spawanie punktowe (realizowane automatycznie przez elektronikę płytki) - oczywiście "ręcznie" można nadal spawać punktowo...

- spawanie przerywane (układ samoczynnie naprzemiennie rozpoczyna i kończy spawanie wg nastawionych czasów).

- funkcja 4-takt (po wciśnięciu i puszczeniu przycisku układ spawa, przycisk jest zwolniony, po kolejnym wciścięciu przycisku - układ przestaje spawać - i tak w koło - dzięki tej funkcji spawacz nie musi cały czas trzymać wciśniętego przycisku w rękojeści - jest to przydatne przy wykonywaniu długich spoin) - w naszym zamienniku działa tylko funkcja 2-taktu - czyli - wciskamy przycisk - urządzenie spawa, puszczamy przycisk - urządzenie przestaje spawać.

Wielu klientów twierdzi że nie używa i nie potrzebuje tych funkcji, a dzięki temu - płyta może być znacznie tańsza.

Wszystkie podłączenia, wymiar płytki oraz mocowania są w 100% zgodne z oryginałem.

Wystarczy odłączyć dwie wtyczki ze starej płytki - podłączyć do nowej, zamocować ją i gotowe.

Oczywiście - potencjometry które służą do nastaw funkcji które płytka nie obsługuje - będą nie aktywne (spawanie punktowe / przerywane), przełącznych tych funkcji oraz przełącznik 2/4 takt.

Działał będzie tylko potencjometr regulacji prędkości podawania drutu.

Płytka jest zamiennikiem plug&play oryginalnej płyty, ale jest od niej wytrzymalsza - wiele elementów jest większej mocy niż w oryginalnej płycie.

Zastosowaliśmy znacznie "mocniejszy" tranzystor mosfet sterujący silnikiem, oraz innego typu układ hamowania silnika.

Płyta jest wykonana w oparciu o nowoczesne (współcześnie produkowane) podzespoły.

(oczywiście na płytkę jest gwarancja, prowadzimy również serwis pogwarancyjny).

Posiadamy także styczniki (klasyczne i półprzewodnikowe) do tych migomatów, potencjometry regulacyjne, mostki prostownicze (diody) i inne elementy elektryczne / elektroniczne.

Można opisać objawy niesprawności urządzenia i ustalić czy przyczyną usterki jest płytka czy może inny element.

Prowadzę również serwis urządzeń spawalniczych, możliwa jest naprawa migomatu.
