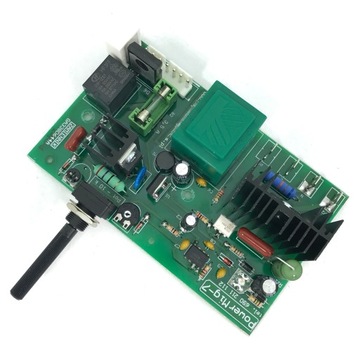

Плата GA338D644A для платы PowerMat S-Mat 220 230

Witaj miły kliencie !!!

Od ponad 20-tu lat zajmujemy się naprawą sprzętu spawalniczego. Naprawa to nie tylko wymiana uszkodzonego elementu, ale także analiza dlaczego doszło do usterki, szukanie słabych punktów uszkodzonego podzespołu i znalezienie rozwiązań, aby takim usterkom zaradzić na przyszłość. Tak zdobyta wiedza - pozwoliła nam opracować własne wersje płyt sterujących, które są w pełni zgodne z ich oryginałami, ale zostały pozbawione słabych punktów, wad konstrukcyjnych czy pewnych niedoróbek. Słabe elementy które ulegały uszkodzeniu zastąpiliśmy lepszymi, wprowadziliśmy różnego rodzaju filtry i zabezpieczenia, a niejednokrotnie moduł został zaprojektowany na nowo - całkowicie od postaw - aby wreszcie urządzenie pracowało jak należy. Moduły są produkowane na nowoczesnych podzespołach - co też ma kluczowe znaczenie w przypadku zastępowania nimi starych modułów produkowanych kilkanaście czy kilkadziesiąt lat temu.

Pierwsze fotografie w galerii pokazują oryginalny moduł - jest to zdjęcie orientacyjne - aby łatwo można było rozpoznać o jaki sterownik chodzi. Kolejne fotografie pokazują oferowany przez nas unowocześniony sterownik zastępczy. Szczegóły są zawsze opisane przy danym urządzeniu.

Jeśli nie jesteś pewny co jest uszkodzone w Twoim urządzeniu - Nie naprawiaj metodą "wymiany w ciemno" kolejnych podzespołów...

Czasem bywa tak - że uszkodzony jest inny element niż mogło by się wydawać niedoświadczonej osobie, bywa też tak że usterka jest bardziej rozległa - i bez jej ustalenia i usunięcia - np sama wymiana płytki spowoduje uszkodzenie nowej, lub urządzenie popracuje krótki czas po czym znów się zepsuje.

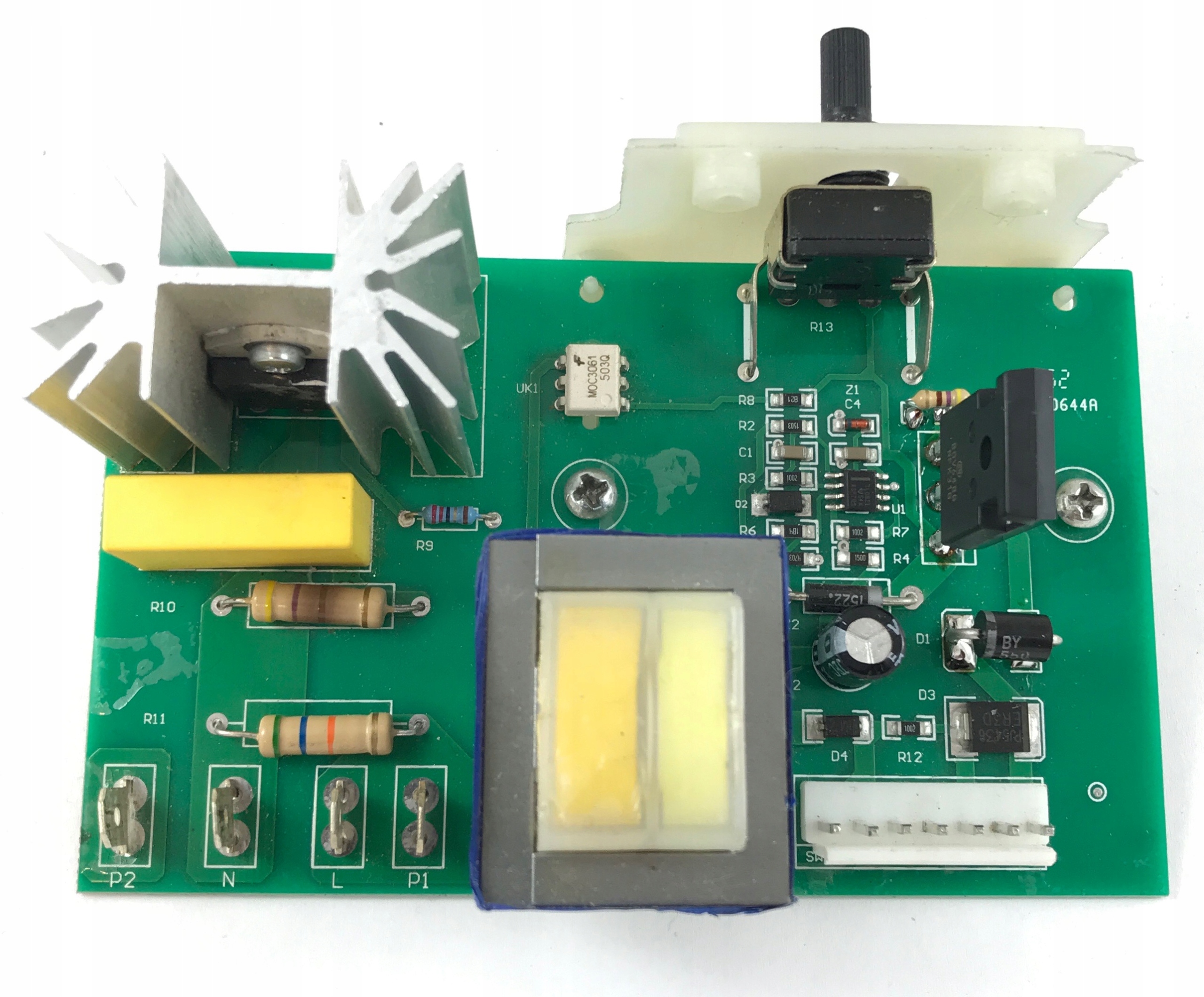

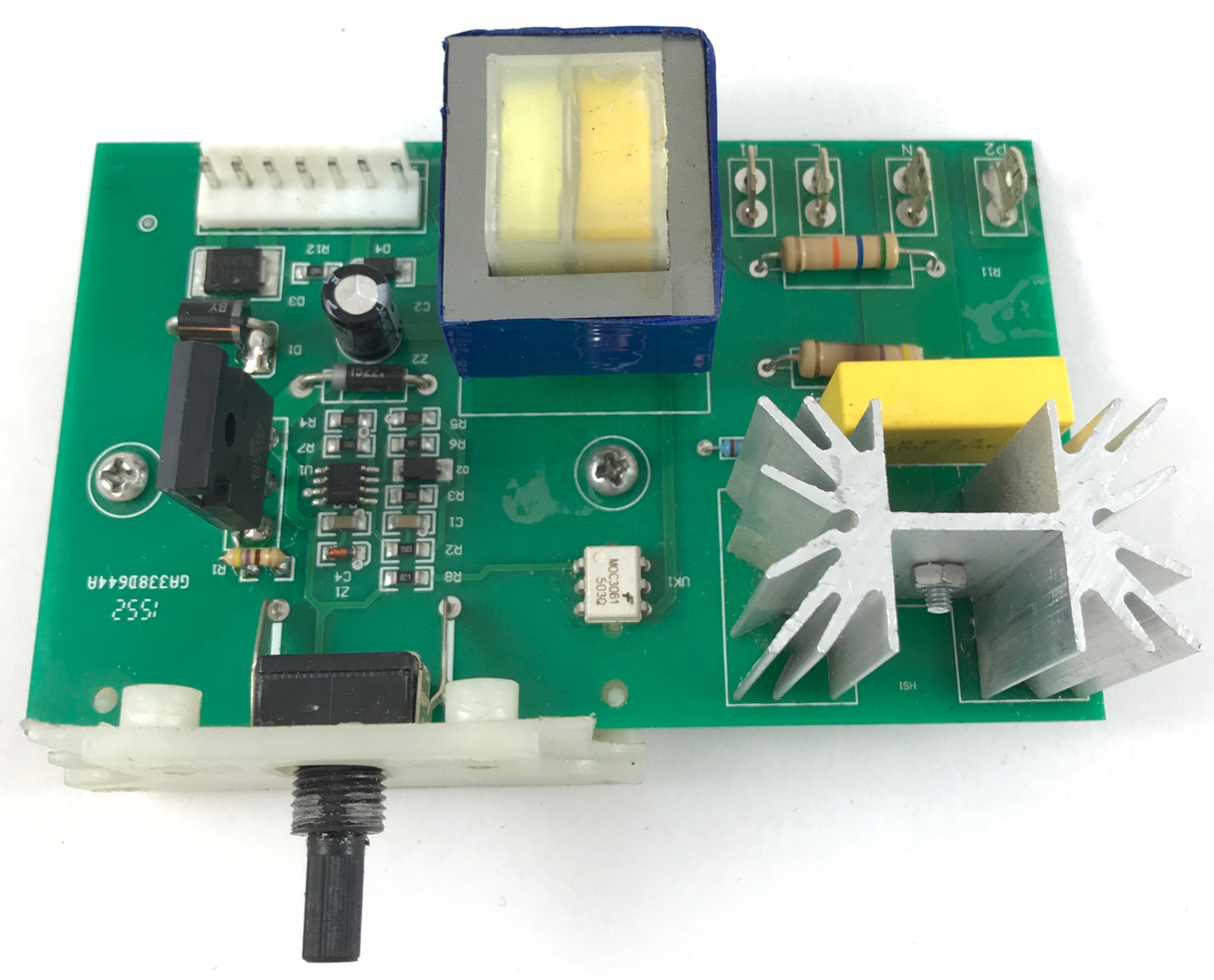

Dwie fotografie poniżej przedstawiają oryginalną płytę GA338D644A stosowaną m.in. w migomatach PowerMat S-Mat 220 i innych.

Fotografie umieszczone są w celach orientacji i płyta widoczna na nich nie jest przedmiotem tej aukcji.

Oferowane tutaj podzespoły są ZAMIENNIKAMI oryginalnych, w 100% zgodne z oryginałem pod względem podłączenia, działania i wymiarów, natomiast w wielu przypadkach są udoskonalone – słabe elementy stosowane w oryginale zostały zastąpione mocniejszymi.

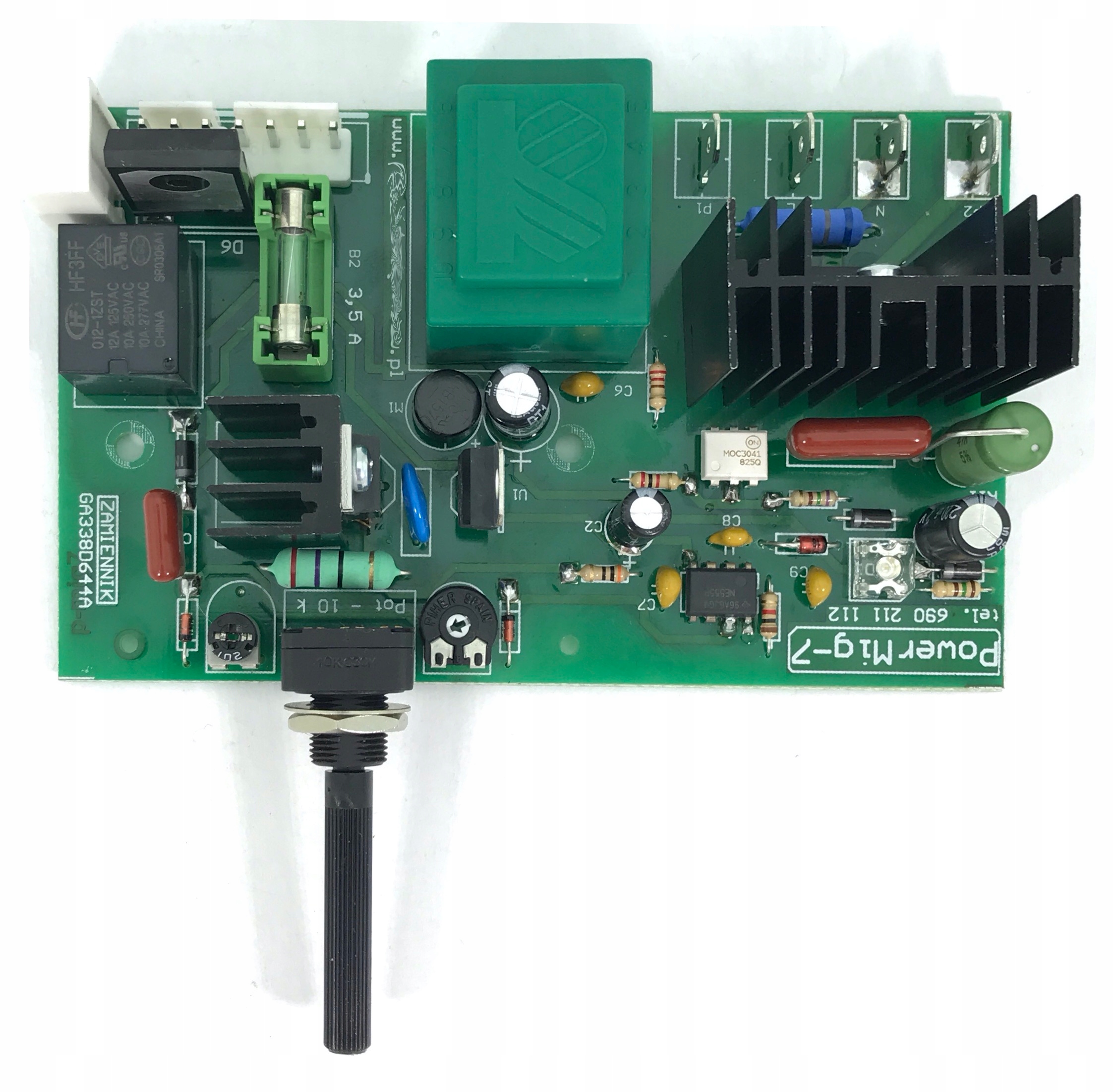

Na tej aukcji kupujesz płytę przedstawioną na fotografiach poniżej. Jest to w 100% zgodny zamiennik oryginału, pasujący zarówno pod względem wymiarów, podłączenia jak i działania.

Przedmiotem aukcji jest płyta główna stosowana m.in. w migomatach PowerMat S-Mat 220, 230 i podobnych.

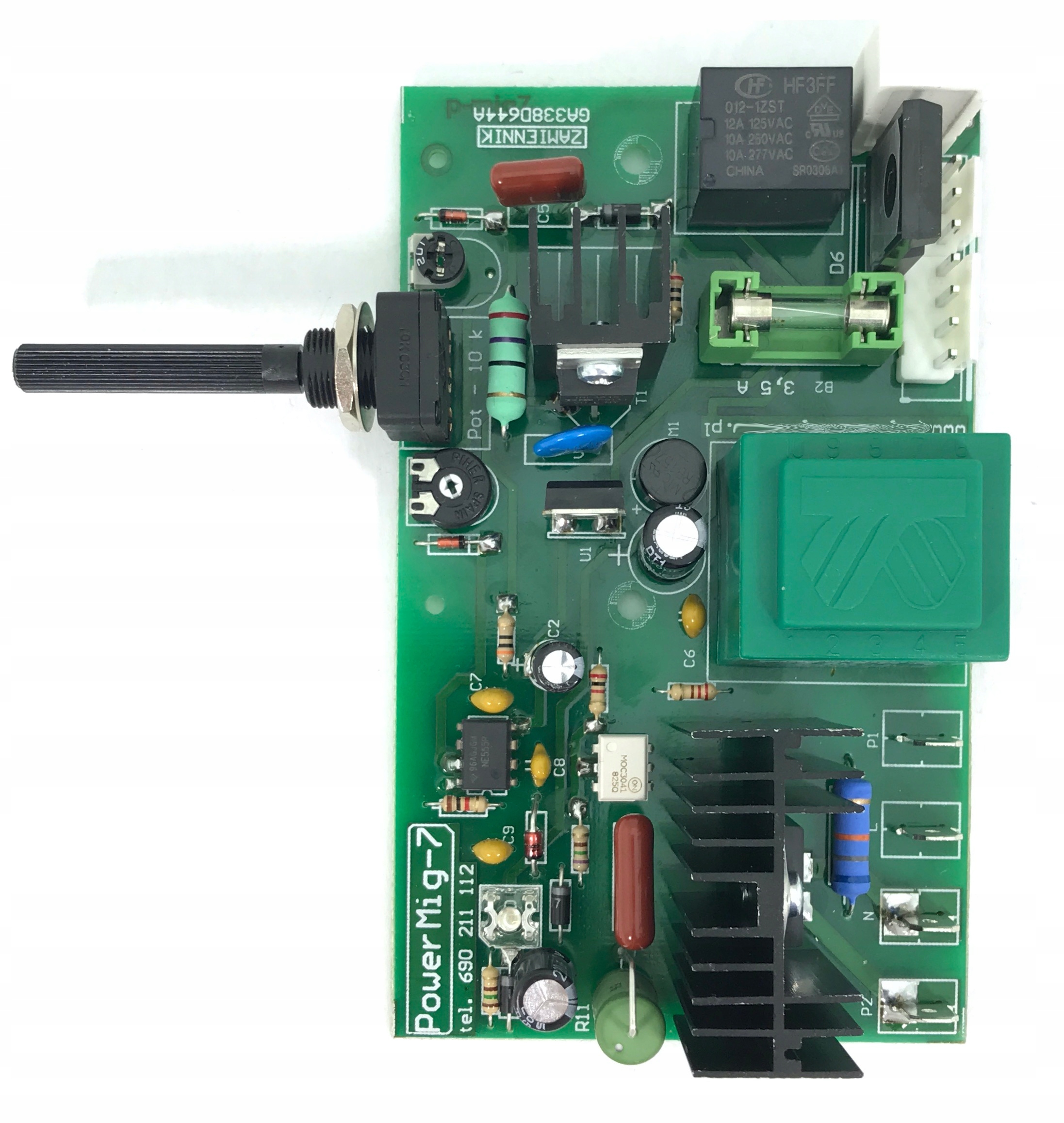

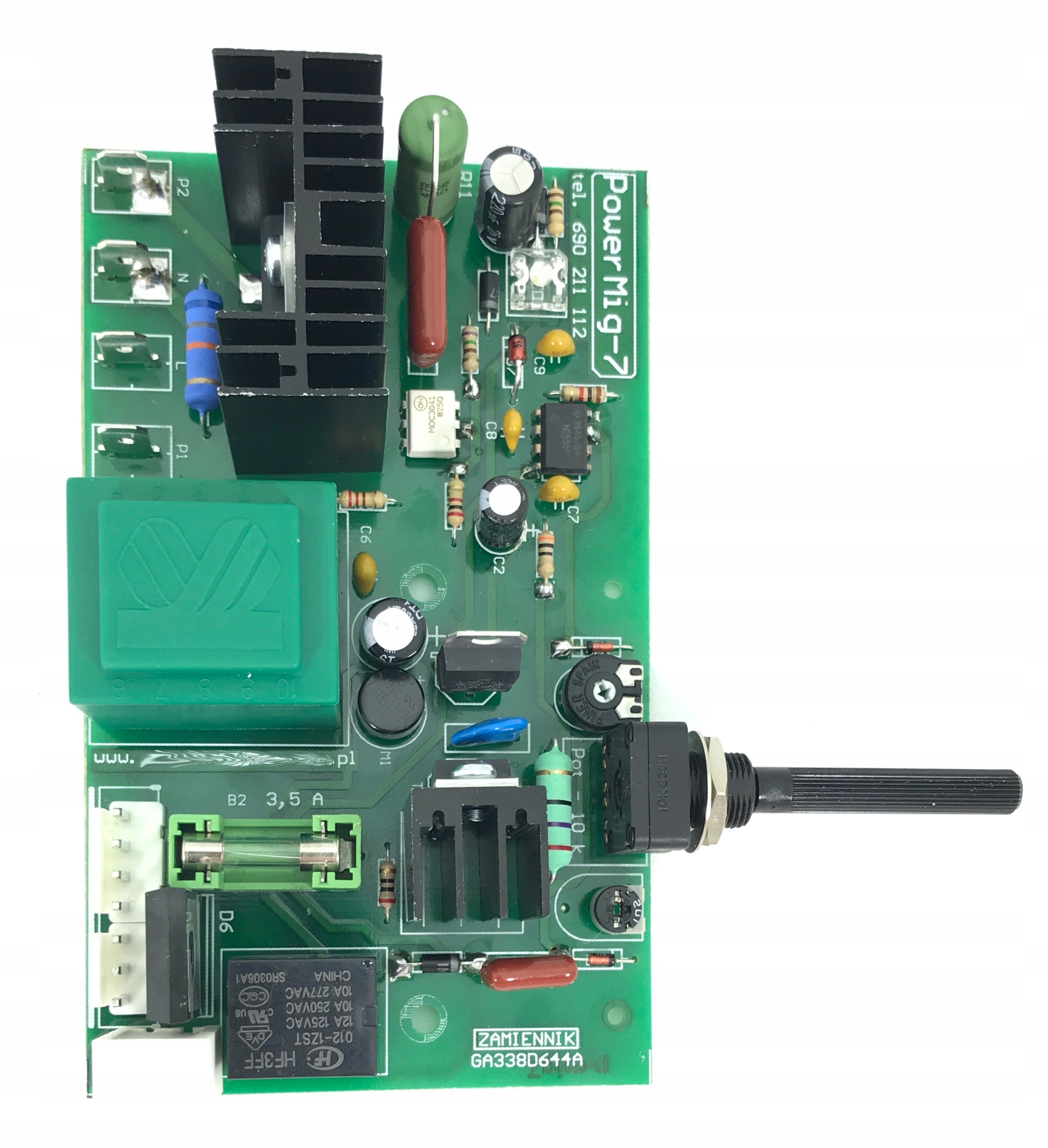

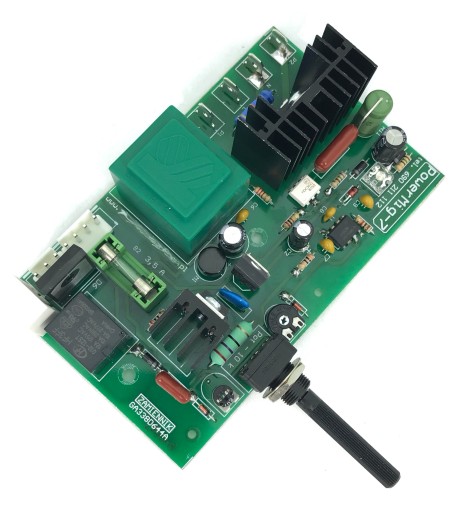

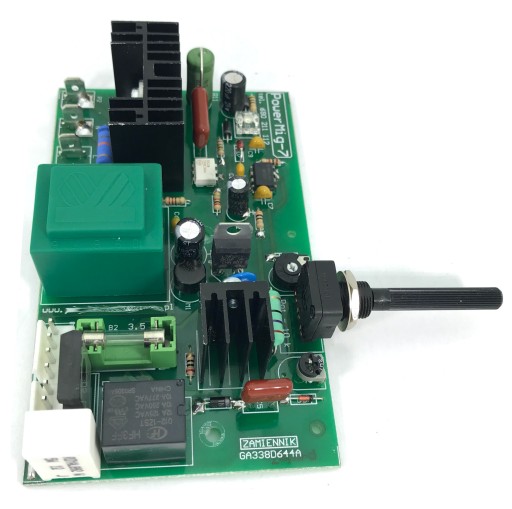

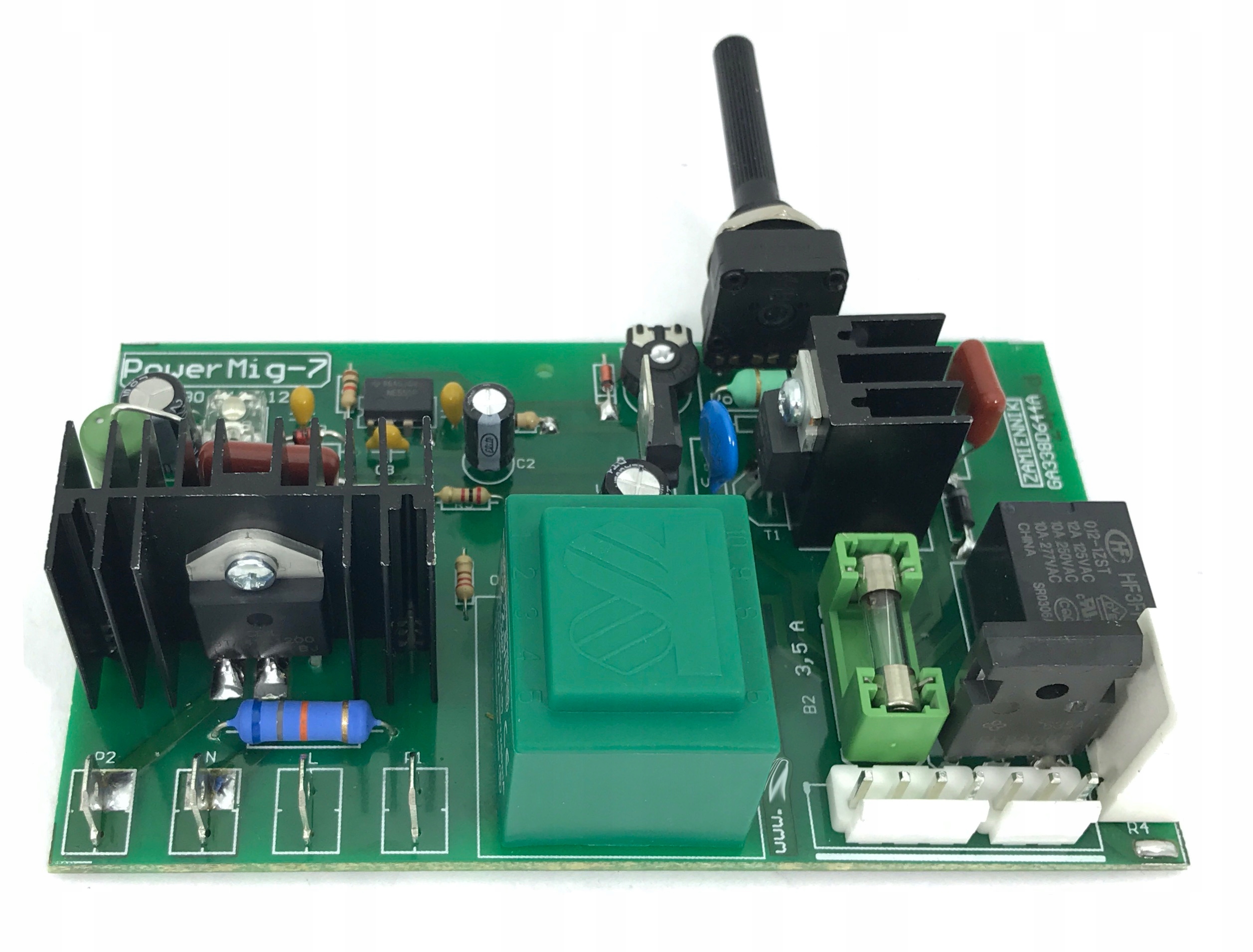

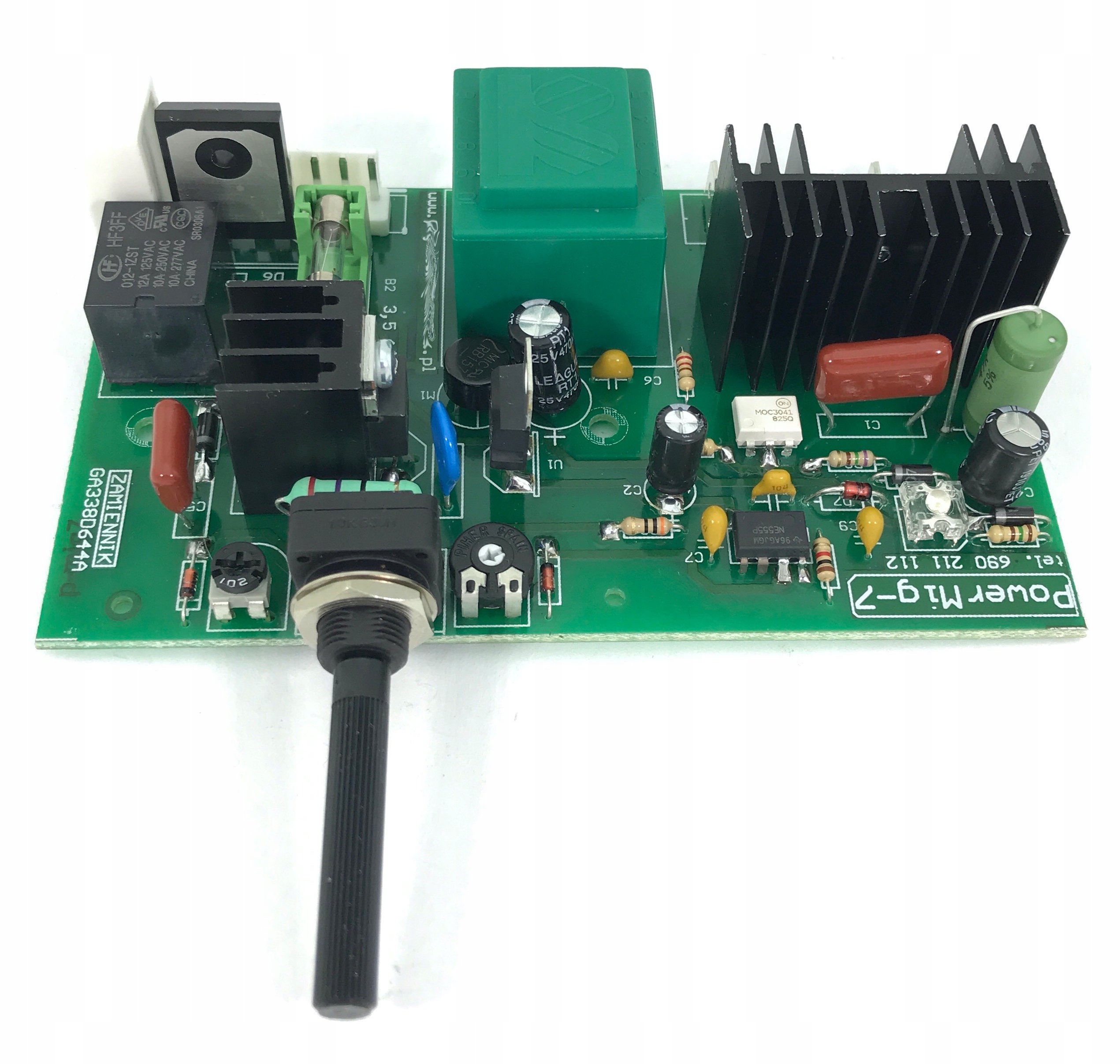

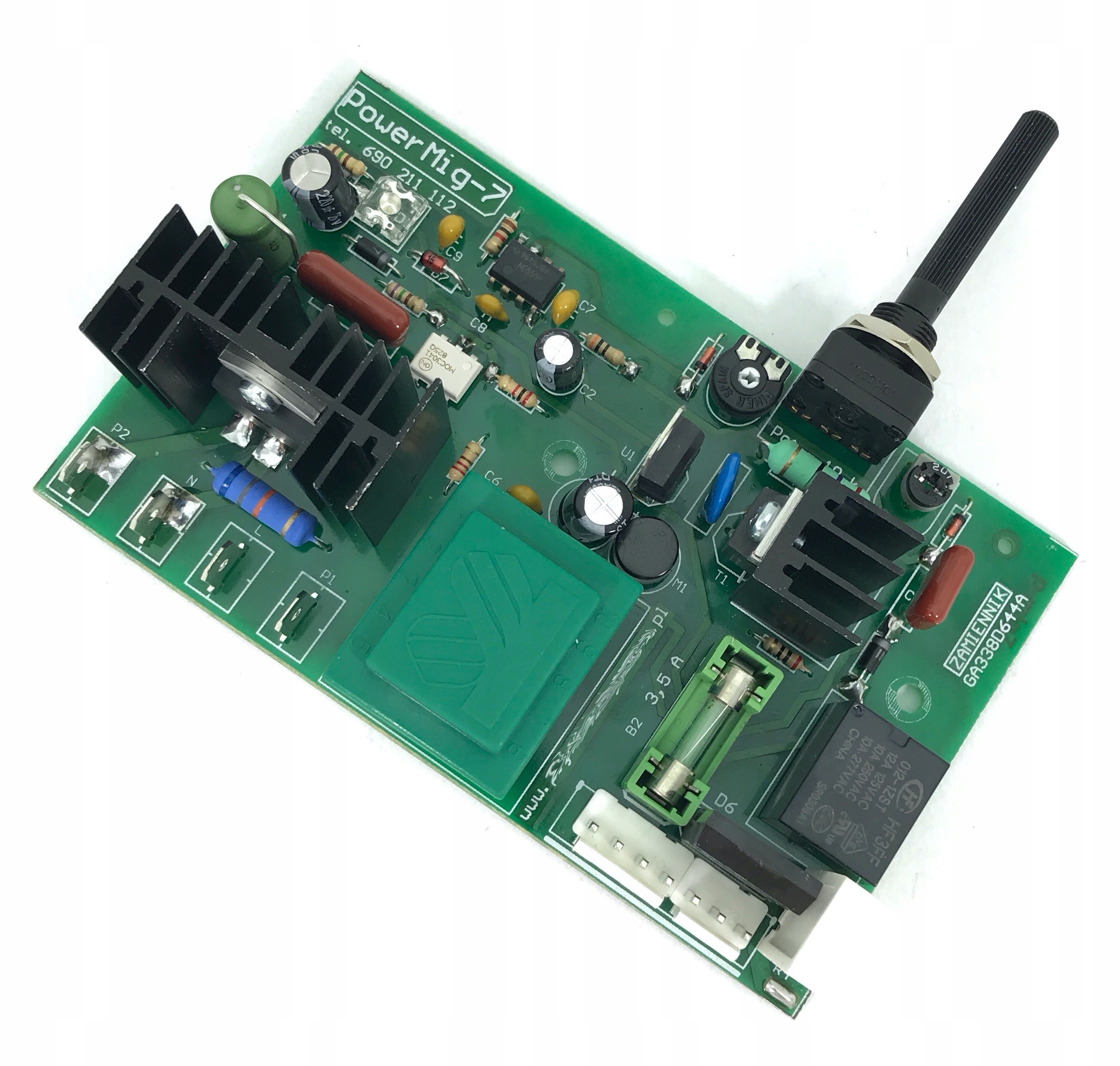

Na tej aukcji kupujesz płytę przedstawioną na fotografiach poniżej.

Jest to w 100% zgodny zamiennik oryginału, pasujący zarówno pod względem wymiarów, podłączenia jak i działania.

Płyta posiada szereg ulepszeń w stosunku do oryginału:

- tranzystor sterujący silnikiem jest wyposażony w radiator - co ułatwia odprowadzanie ciepła z tego elementu (w oryginalne tranzystor nie posiada ogóle radiatora);

- tranzystor sterujący silnikiem jest tranzystorem MOSFET (w oryginale "zwykły" bipolarny) - dzięki temu - mniejsze straty mocy w obwodzie napędu silnika, wyższa sprawność;

- dodatkowe potencjometry umożliwiające ustawienie zakresu regulacji obrotów - zarówno obrotów minimalnych jak i maksymalnych - dzięki temu można sobie ustawić zakres regulacji potencjometrem głównym - do własnych potrzeb;

- większy radiator na elemencie załączającym transformator główny - lepsze chłodzenie, co zapobiega jego przegrzaniu, a w konsekwencji lepsza trwałość płytki;

- dioda LED sygnalizująca prawidłowe zasilanie migomatu - jeśli wszystko jest OK - dioda świeci się w stanie spoczynku (kiedy nie spawamy) - i gaśnie po wciśnięciu przycisku spawania. Jeśli nie świeci się wcale, lub nie gaśnie po wciśnięciu przycisku - oznacza to zbyt niskie lub zbyt wysokie napięcie zasilania układu - czyli usterkę w obwodzie zasilania migomatu;

- układ hamowania silnika - silnik jest hamowany elektrycznie po każdym zwolnieniu przycisku w uchwycie - dzięki czemu podawanie drutu zatrzymuje się natychmiast po zakończeniu spawania, zapobiegając temu żeby z uchwytu nie "wystawał" niepotrzebny długi odcinek drutu spawalniczego;

Płytka pod względem podłączenia i wymiarów jest w 100% zgodna z oryginałem.

Wystarczy odkręcić od starej płytki plastikowy uchwyt mocujący, przykręcić go do nowej płytki, przepiąć przewody, i gotowe !

Oś potencjometru głównego może być dłuższa niż w oryginale - należy / można - ją przyciąć do potrzebnej długości po zamontowaniu.

Oś jest plastikowa, można łatwo ją skracać choćby poprzez obcięcie kombinerkami, czy szlifierką kątową.
