ВИДЕОИНТЕРФОН EURA ВИДЕОИНТЕРФОН 7 ДЮЙМОВ GATE

WIDEODOMOFON  "EURA" VDP-45A3 ALPHA

⭐ zwalnianie elektrozaczepu przy furtce

⭐ 16 melodii dzwonka do wyboru

⭐ regulacja parametrów obrazu

⭐ kaseta z daszkiem odporna na czynniki atmosferyczne

⭐ oświetlenie białe otoczenia kamery

⭐ zasilacz sieciowy VZA-63A3 w zestawie

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

WIDEOINSTRUKCJA PODŁĄCZENIA

Przejdź: https://www.youtube.com/watch?v=rOvLrWNtcSk

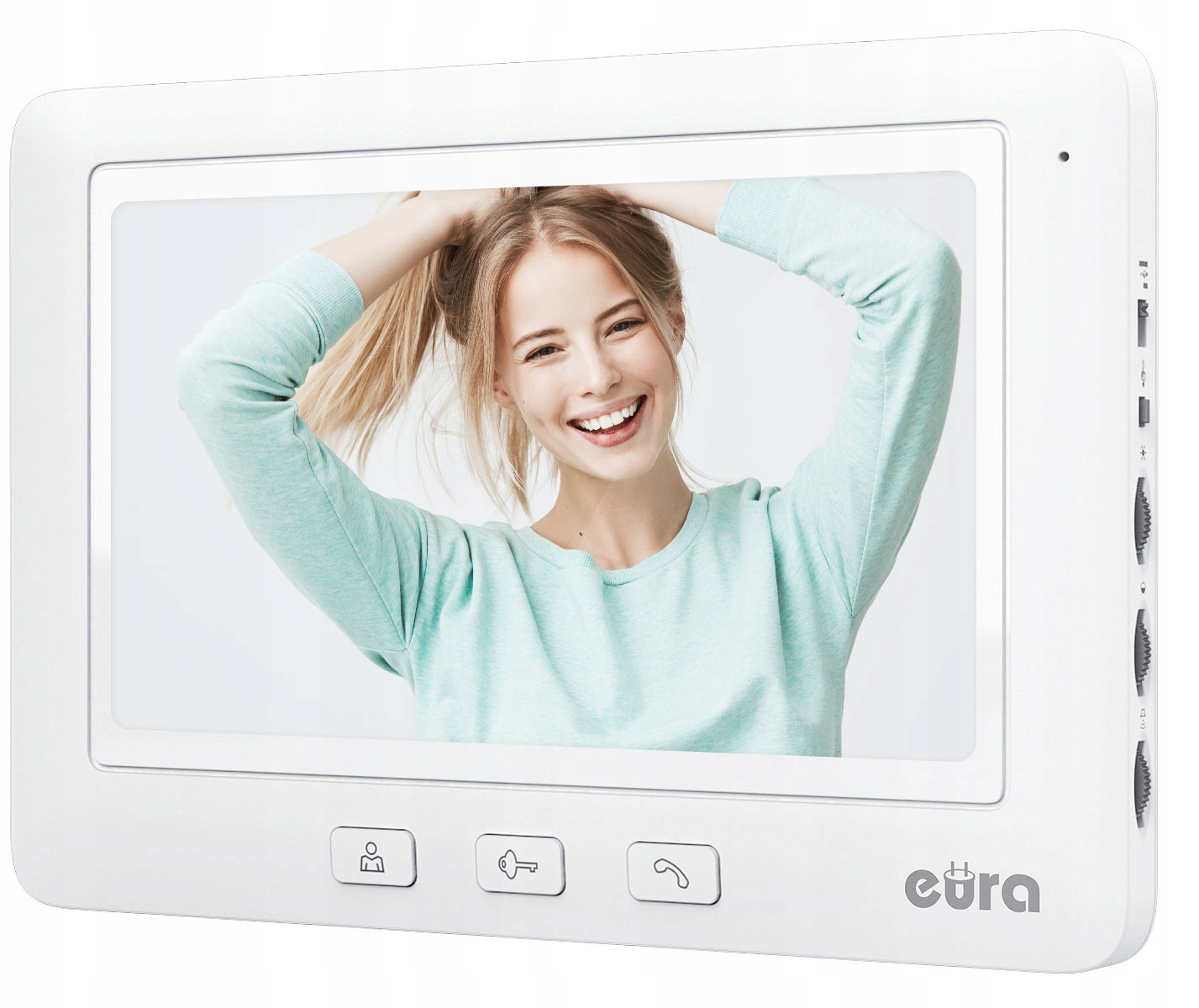

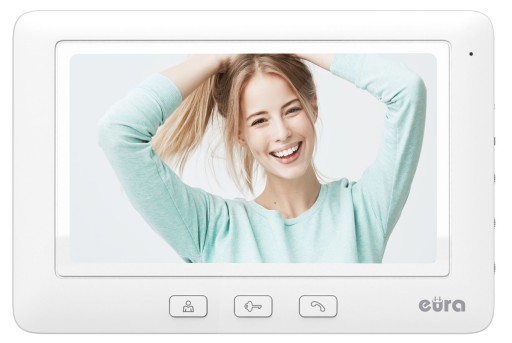

MONITOR "EURA" VDA-45A3

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych lokali: 1
• Ilość obsługiwanych wyjść: 1
• Pobór mocy monitora - czuwanie / praca: 2 W / 7 W
• Wielkość ekranu monitora: 7”
• Typ ekranu: Kolor TFT-LCD
• Rozdzielczość ekranu: 800 × 480 pikseli
• Ilość melodii gongu: 16
• Głośnomówiący: Tak
• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC
• Wymiary monitora (W x SZ x G): 141 x 209 x 19 mm
• Waga netto monitora: 400 g

KASETA ZEWNĘTRZNA "EURA" VDA-78A3

SPECYFIKACJA TECHNICZNA

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,2 W / 5 W
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 50º
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czas aktywacji rygla: 3 ~ 5 s
• Materiał obudowy: Tworzywo sztuczne
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 4 diody LED - światło białe
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 127 x 51 x 47 mm
• Waga netto kasety: 185 g

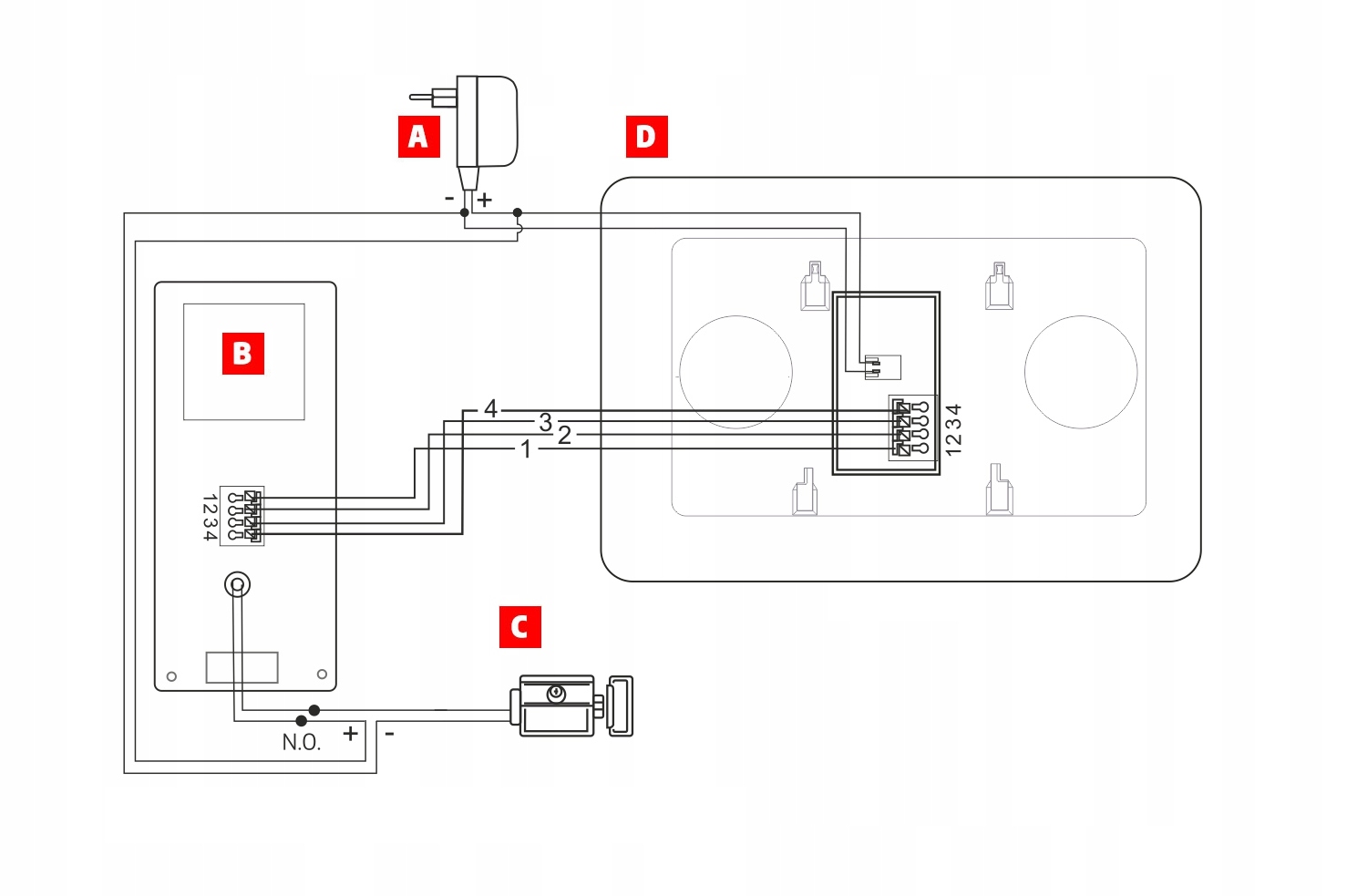

SCHEMAT PODŁĄCZENIOWY

LEGENDA

• A -> Zasilacz DC 12V (do 15m 1A, powyżej 15 m wymagane jest zastosowanie mocniejszego zasilacza)
• B -> Kaseta zewnętrzna
• C -> Elektrozaczep
• D -> Monitor

CHARAKTERYSTYKA URZĄDZENIA

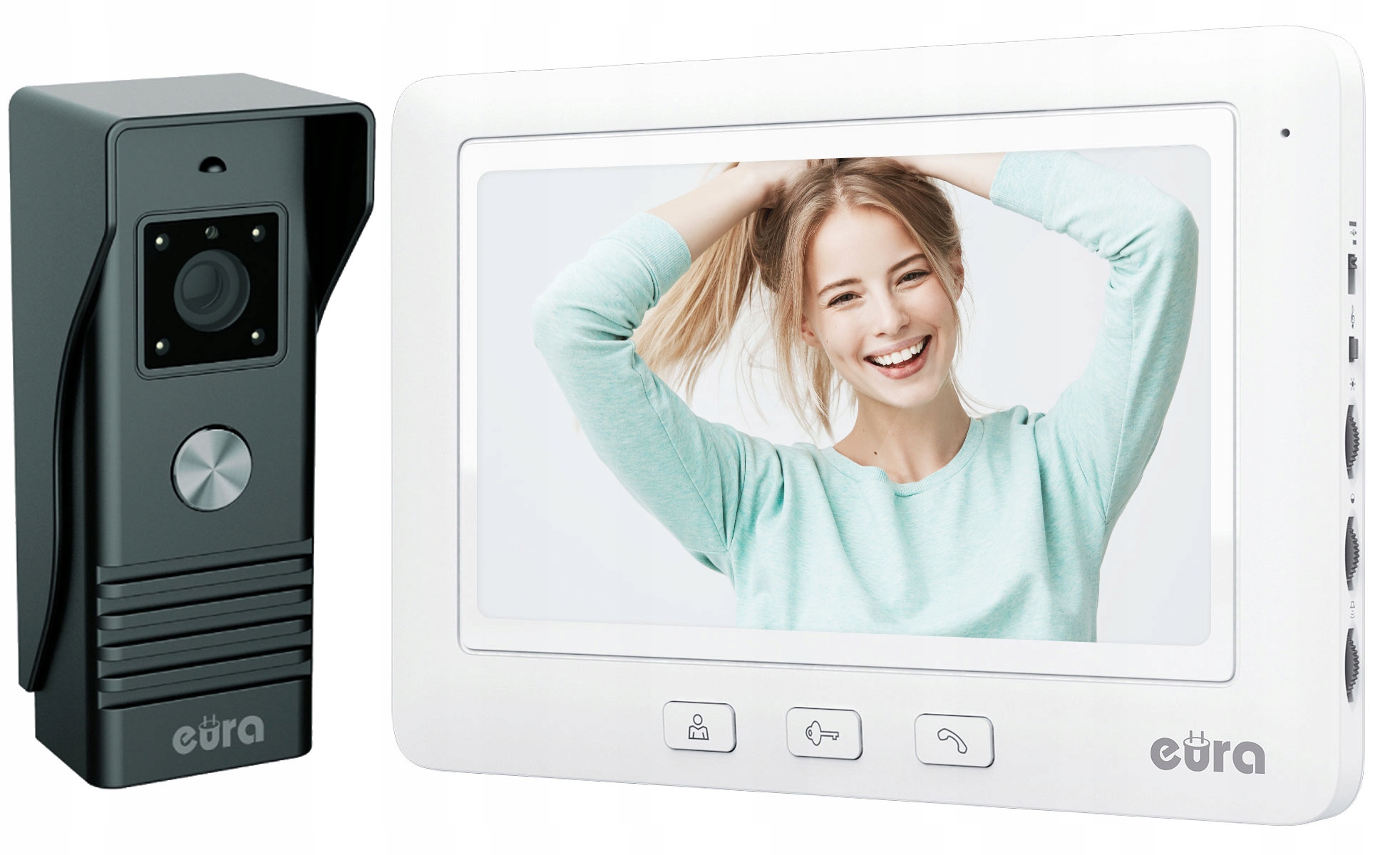

Wideodomofon jednorodzinny VDP-45A3 ALPHA jest idealnym rozwiązaniem dla użytkowników poszukujących prostych rozwiązań w wysokiej jakości. Zestaw składa się z białego monitora VDA-45A3, kasety zewnętrznej VDA-78A3 oraz adaptera sieciowego DC 12V VZA-63A3.

Urządzenie pozwala na komunikacje z osobą odwiedzającą, podgląd otoczenia kamery oraz sterowanie ryglem przy wejściu na posesję. Głośnomówiący monitor wyposażony jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad nimi użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik - zmienić jej głośność.

Wyposażona w daszek ochronny kaseta zewnętrzna, o współczynniku ochrony IP44 umożliwia prawidłową pracę wideodomofonu nawet w trudnych warunkach atmosferycznych. Wysokiej jakości kamera zapewnia doskonałe parametry obrazu, również w nocy - dzięki 4 diodom LED umożliwiającym podgląd otoczenia kasety zewnętrznej przy niedostatecznym natężeniu oświetlenia.

NAJCZĘŚCIEJ ZADAWANE PYTANIA

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę zastosować zasilacz na szynę DIN?

Tak, rekomendowana specyfikacja zasilacza DC 12V/ 2,5A.

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Tak.

6. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2
