• Pomiar sygnału DVB-T i DVB-T2 - telewizji naziemnej

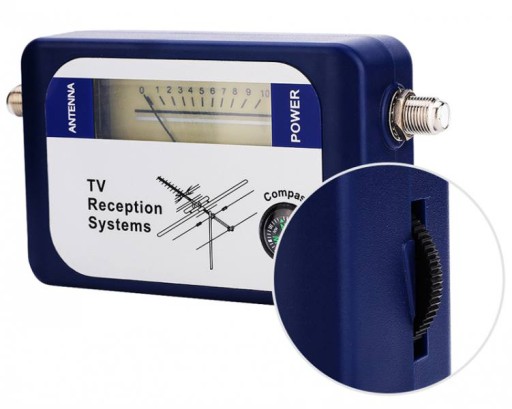

• Regulacja poziomu czułości
• Analogowy i dźwiękowy wskaźnik mocy sygnału
• Koszyk na baterie do zasilania
• Wbudowany kompas
• Podświetlanie wskaźnika

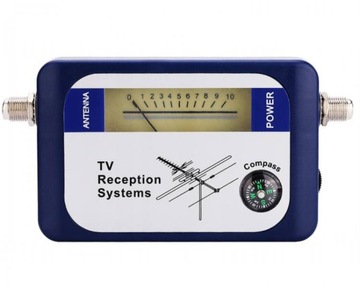

Bardzo prosty i łatwy w użyciu miernik do ustawienia optymalnego poziomu sygnału odbieranego przez antenę cyfrowej telewizji naziemnej DVB-T. Obecność takiego urządzenia zmniejsza koszty wizyty instalatora. Urządzenie jest wyposażone we wskaźnik wychyłowy poziomu sygnału, co ułatwia precyzyjną i szybką regulację położenia anteny. Wbudowany kompas pozwala łatwo orientować się w kierunkach świata i tym samym położeniu nadajników. Podświetlany wskaźnik poziomu sygnału i mała zwarta konstrukcja urządzenia umożliwia łatwe i intuicyjne sterowanie. Do poprawnej pracy wymagane jest zasilanie urządzenia (baterie nie są dołączone do zestawu).

PROSTY W UŻYCIU

Miernik wystarczy podłączyć wg. schematu dołączonego do zestawu i rozpocząć pomiary. Miernik będzie reagować na wykryty sygnał unoszącą się wskazówką oraz dźwiękiem. Gdy wskazówka osiąga poziom 10 należy zmniejszyć czułość i ponownie regulować anteną do uzyskania najlepszej jakości sygnału.

GOTOWY NA DVB-T2

Miernik został przygotowany na nowy standard DVB-T2.

DVB-T2 oznacza naziemną transmisję sygnałów telewizji cyfrowej, radia i danych i jest bezpośrednim następcą standardu DVB-T. DVB-T2 zapewnia znacznie lepszą jakość nadawanych programów i znacznie solidniejszy sygnał odbioru. Dzięki DVB-T2 możliwy jest przesył większej ilości danych niż w przypadku DVB-T.

UNIWERSALNY

Znajdzie zastosowanie ze wszystkimi aktywnymi antenami telewizji naziemnej.

SPECYFIKACJA

• Zakres częstotliwości: 170 ~ 862MHz
• Zakres poziomu wejściowego: -40 ~ -10dBm
• Zakres poziomu wejściowego: 65 ~ 95 dBuv
• Zasilanie: 9 V DC lub akumulator 6 x bateria AA (brak w zestawie)
• Wymiar: 100*35*65mm/3.94*1.38*2.56 cala
• Waga opakowania:194g
• Znak zgodności: CE
• Marka: Lamex

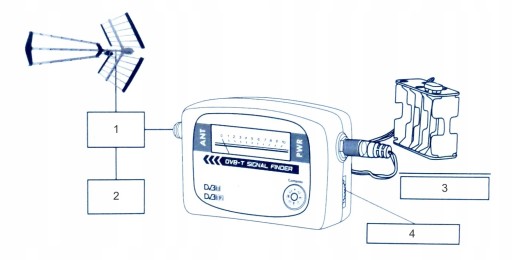

Schemat podłączenia miernika.

Miernik współpracuje z antenami posiadającymi wzmacniacz i zasilanie.

1. Wzmacniacz antenowy
2. Zasilanie wzmacniacza i anteny
3. Zasilanie prądem 12 V
4. Regulacja czułości

Koszyk na baterie w zestawie z miernikiem.

Uwaga: Ten miernik oraz podobne wymagają, aby antena była aktywna co oznacza, że musi mieć wzmacniacz sygnału ze swoim źródłem zasilania. Miernik podłącza się zamiast odbiornika telewizyjnego z własnym zasilaniem z koszyka na baterie.

W przypadku podłączenia do anteny pasywnej miernik nie będzie działać poprawnie, co jest powodem wielu wątpliwości użytkowników.

1. Podłącz kabel anteny do lewego żeńskiego złącza F, a kabel akumulatora do prawego żeńskiego złącza F. Usuń wszelkie zewnętrzne wzmacniacze*, które mogą być podłączone do anteny.

2. Ustaw antenę w najlepszej pozycji obserwując wskazania miernika. Wyższa skala daje lepszy sygnał. Jeśli odczyt szukacza osiągnie pełną skalę, wyreguluj pokrętło regulacji poziomu, aby zmniejszyć odczyt do około 5 (obracanie pokrętła zgodnie z ruchem wskazówek zegara zmniejszy odczyt), kontynuuj przesuwanie anteny, aż uzyskasz najwyższy możliwy odczyt miernika.

3. Wyjmij szukacz i wymień odłączony wzmacniacz.

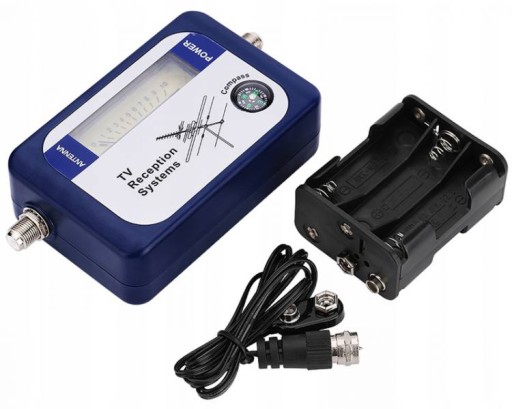

SKŁAD ZESTAWU

• Miernik LXU98 marki Lamex
• Zasilacz bateryjny z kablem
• Instrukcja PL
• Pudełko detaliczne
