Регулируемый оптический датчик расстояния E18-D80NK

Товар

1 955  ₽
Регулируемый оптический датчик расстояния E18-D80NK

Доставка

  • Почта России

    1531 ₽

  • Курьерская доставка EMS

    1917 ₽

Характеристики

Артикул
8683969229
Состояние
Новый
Kod producenta
OEM

Описание

Regulowany cyfrowy optyczny IR czujnik. sensor odległości E18-D80NK

Regulowany optyczny czujnik odległości E18-D80NK EAN (GTIN) 5903772300925

Opis przedmiotu

Regulowany czujnik odległości E18-D80NK to optyczny, używając podczerwieni, cyfrowy czujnik pozwalający na wykrycie obiektu w zakresie od 3 cm do  kilkudziesięciu cm w zależności od rodzaju odbitego materiału. Zakres działania jest regulowany potencjometrem. Czujnik posiada dwa pierścienie na gwintowanej obudowie umożliwiające zamontowanie czujnika w otworze.

Moduł nowy, nieużywany

Parametry:

  • Napięcie zasilania: 6-36V
  • Pobór prądu w spoczynku: 2,65mA (bez podłączonego odbiornika)
  • Pobór prądu podczas pracy: 4,4mA (bez podłączonego odbiornika)
  • Maks. pobór prądu <200mA (z podłączonym odbiornikiem)
  • Zakres działania: od 3 do 80 cm (wg producenta)
  • Realny zakres działania: od 3 do 50-60 cm - bez problemu
  • Regulacja zakresu (zasięgu): TAK (potencjometr)
  • Sygnalizacja optyczna: TAK (dioda LED zapala się po wykryciu obiektu)
  • Rodzaj sygnału wyjściowego: cyfrowy (stan niski w przypadku wykrycia obiektu, brak obiektu - stan wysoki)
  • Czas odpowiedzi: poniżej 2 ms
  • Zabezpieczenie: TAK, przed odwrotną polaryzacją
  • Temperatura pracy: -25°C do +55 °C
  • Średnica: 18 mm
  • Długość sensora: 69 mm
  • Długość przewodu: ok. 115 cm
Regulowany optyczny czujnik odległości E18-D80NK

Podłączanie czujnika:

  • brązowy: zasilanie +6-36V
  • niebieski: masa GND
  • czarny: wyjście cyfrowe OUT (po wykryciu obiektu - stan niski, normalnie - stan wysoki)

Wyjście typu NPN otwarty kolektor, maks. obciążeniu 200mA. Oczywiście przy podłączaniu czujnika do mikrokontrolera należy zastosować rezystor podciągający wyjście do plusa 10Kom czyli między czarny a brązowy przewód czyli jak na rysunku obok.

Alt

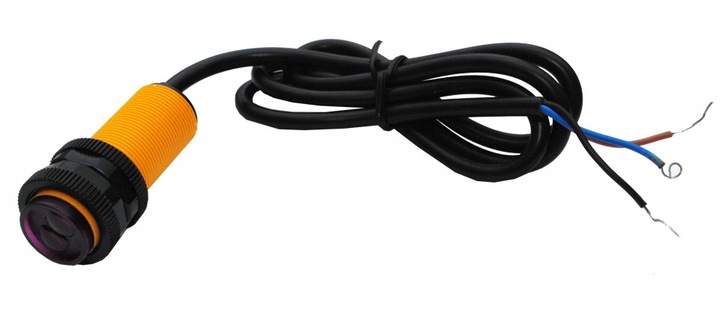

Regulowany optyczny czujnik odległości E18-D80NK Kod producenta OEM

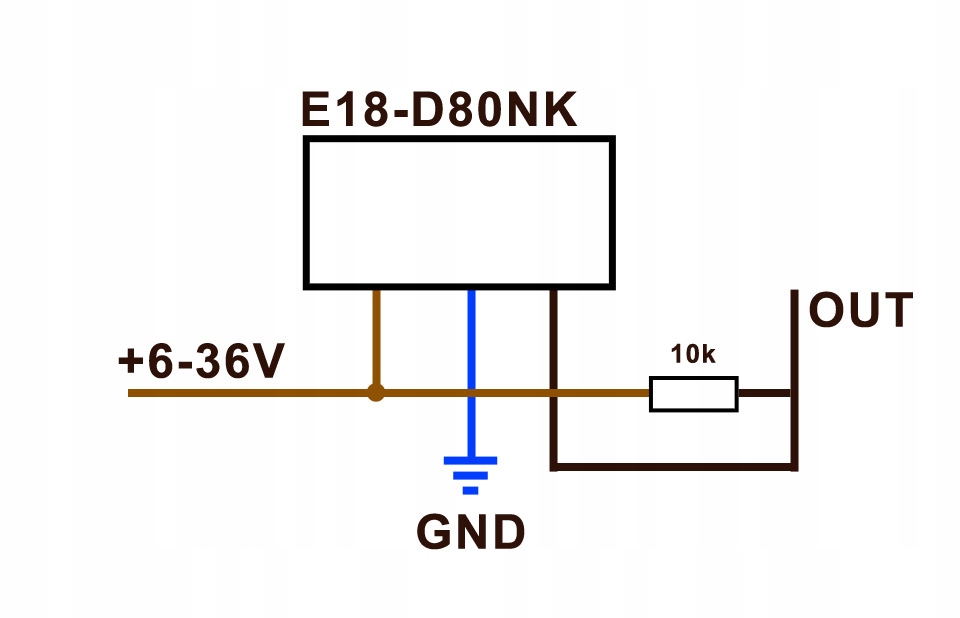

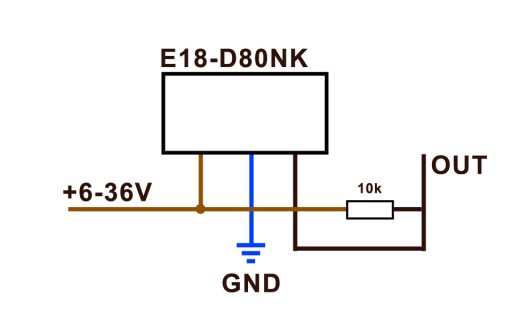

Sposób podłączenia do mikrokontrolera z zastosowaniem rezystora podciągającego 10k

Alt

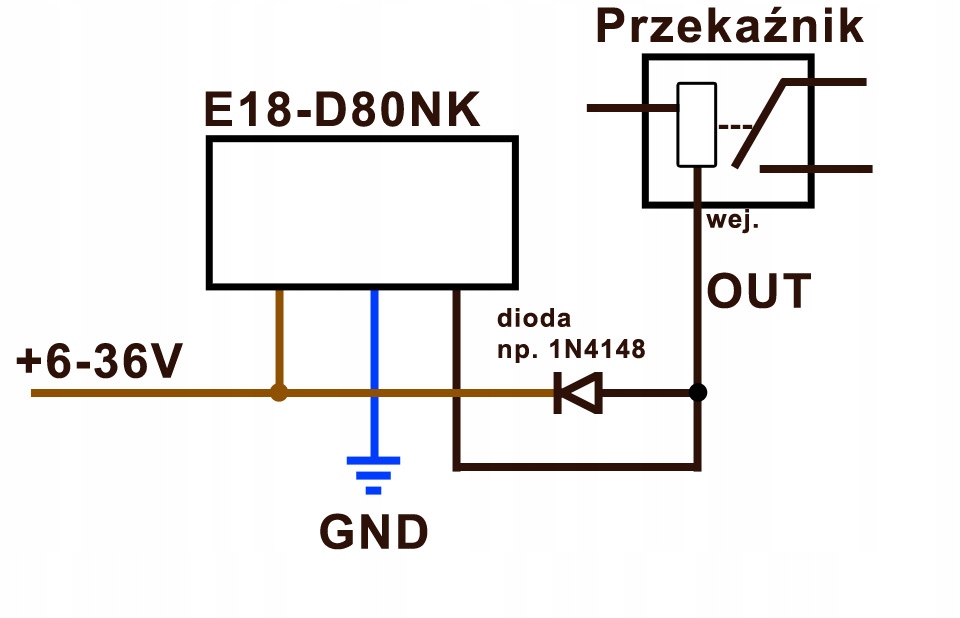

Sposób podłączenia do przekaźnika z zastosowaniem diody zabezpieczającej

Alt
