Импульсный стабилизатор постоянного тока AVT735B — набор для пайки своими руками

AVT735B Regulator impulsowy DC. Sterownik wiertarki modelarskiej. Bezstratny ściemniacz żarówek TOP-Q

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Prosty i niezawodny regulator włączany miedzy źródło zasilania a odbiornik. Zasilanie może pochodzić z akumulatora lub zasilacza sieciowego o odpowiedniej wydajności prądowej. Obciążeniem może być dowolny silnik prądu stałego lub żarówka.

Urządzenie szczególnie polecane modelarzom i elektronikom własnoręcznie przygotowującym płytki drukowane.

Wybrane parametry:

• odpowiedni do regulacji obrotów silnika np. wiertarki modelarskiej
• odpowiedni do regulacji jasności świecenia żarówki
• pracuje przy zasilaniu napięciem stałym 6V...25V
• maksymalny prąd wyjściowy ok.. 4A (z dodatkowym radiatorem 10A)
• płynna regulacja przy pomocy potencjometru
• regulacja prądu wyjściowego w zakresie 1...99 %
• wysoka sprawność, regulacja im-pulsowa PWM
• wymiary płytki: 36x57mm

W zestawie płytka drukowana, komplet elementów oraz dokumentacja.

• Półprzewodniki: 1N4148, 1N5822. BUZ10, CMOS 4011, Z12V
• Zasilanie: 6 - 25 V
• Wymiary płytki: 36 x 57 mm
• Uwagi: Radiator nie wchodzi w skład zestawu.

Zawartość zestawu zależy od wersji!

• [A] płytka PCB i dokumentacja
• [B] komplet elementów wymieniony w dokumentacji, płytka PCB
• [C] zmontowany i uruchomiony zestaw B

Kod produktu: VAVT735B

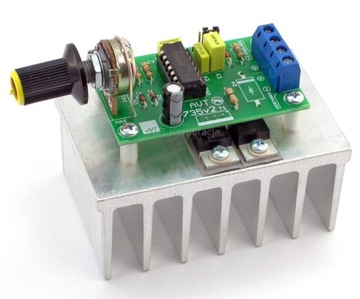

Poniżej zdjęcia poglądowe - przedstawiają wersję zmontowaną.
