Канальный кухонный вентилятор HARMANN JETTEC.K 315

Wentylator kanałowy kuchenny

JETTEC.K 315/3300

• Wydajność max : 3360 m3/h
• Spręż max : 720 Pa
• Zasilanie : 230[V
• Moc : 511 W
• Średnica króćców: 315 mm
• Temperatura pracy max. : do 80 °C*
• Obroty max : 2860 obr/min
• Regulowany silnik : TAK
• Waga : 15 kg
• Producent : HARMANN

Diagonalny wentylator kanałowy o wysoko sprawnej konstrukcji przystosowanej do współpracy z wyciągami kuchennymi. Obudowa wykonana z blachy stalowej cynkowanej galwanicznie. Unikalny konfuzor wlotowy dostosowany dokładnie do wymiarów wirnika sprawia, że powietrze jest zaciągane bezpośrednio na stożek wirnika diagonalnego bez zawirowań strugi między obudową, a krawędziami łopatek. Przed utratą sprawności na krawędziach łopatek chroni również specjalny profilowany pierścień łączący wszystkie łopatki i doszczelniający komorę przepływu pomiędzy konfuzorem, a kierownicami dyfuzora znajdującego się za wirnikiem.

Silnik został dodatkowo doszczelniony i obudowany profilem dyfuzora wykonanym z tworzywa sztucznego, którego głównymi elementami są profilowane kierownice, mające za zadanie maksymalne ograniczenie burzliwości przepływu za wirnikiem, oraz ścięty stożek wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Takie połączenie różnego rodzaju elementów regulacji strumienia powietrza sprawia, że efektywność pracy wentylatora wzrosła o około 50% w stosunku do standardowych wentylatorów z wirnikami promieniowymi.

Zastosowanie

Efektywny odciąg oparów znad okapów kuchennych w tzw. małych obiektach gastronomicznych. Instalacja wentylacyjna musi być wyposażona w stosowne filtry / separatory tłuszczu, które wraz z wentylatorem należy regularnie czyścić.

A -zewnętrzny pierścień wirnika

Doszczelniający obudowę na połączeniu z wlotem i dyfuzorem redukuje straty przepływu

B - konfuzor wlotowy

Redukuje zawirowania strugi między obudową a krawędziami łopatek

C- dyfuzor

Wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Kierownice dyfuzora o unikalnym profilu ograniczają burzliwość przepływu za wirnikiem.

Wirnik

Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

Napęd i sterowanie

Asynchroniczny silnik elektryczny jednofazowy 230V, 50Hz. Silniki posiadają zintegrowane zabezpieczenie termiczne i są przystosowane do napięciowej regulacji prędkości obrotowej w zakresie 80-230V przy pomocy regulatorów transformatorowych. Stopień ochrony puszki przyłączeniowej: IP44, całego urządzenia: IPX4.

Możliwość zastosowania regulatora obrotów - STRS

*Maksymalna temperatura pracy bez regulacji obrotów wynosi 80°C. Przy zastosowaniu regulatora obrotów maksymalna temperatura spada do 60°C

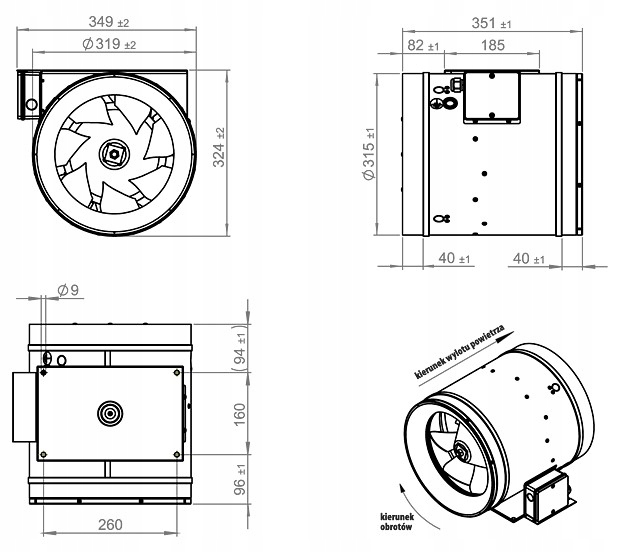

Wymiary
