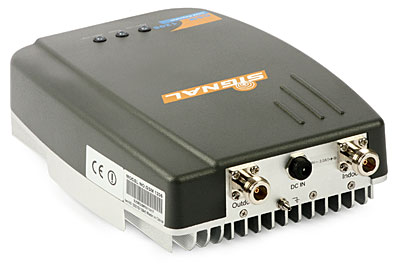

Профессиональный GSM-РЕПИТЕР усилитель SIGNAL 1205

Wzmacniacz (repeater) SIGNAL GSM-1205

+ Zasilacz 9V 3A 2,1/5,5 mm

Repeater Signal GSM-1205 służy do wzmocnienia sygnału GSM i wprowadzeniu go do wewnątrz pomieszczeń. Urządzenie doskonale nadaję się do miejsc gdzie sygnał GSM jest na tyle słaby, że prowadzenie rozmów przez telefon komórkowy jest niemożliwy. Przykładem może być miejsce położone daleko od nadajnika lub budynek z grubymi murami, piwnicami użytkowymi (kawiarnie) lub nowoczesnymi oknami których szyby kryte są związkami metalicznymi.

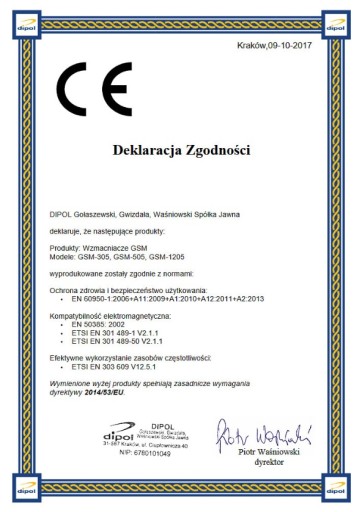

Wzmacniacz (repeater) SIGNAL GSM-1205 jest urządzeniem konsumenckim wzmacniającym pełny zakres GSM+EGSM, spełniającym wymogi dyrektywy RED 2014/53/EU oraz normy ETSI 303 609. Urządzenie posiada deklarację CE.

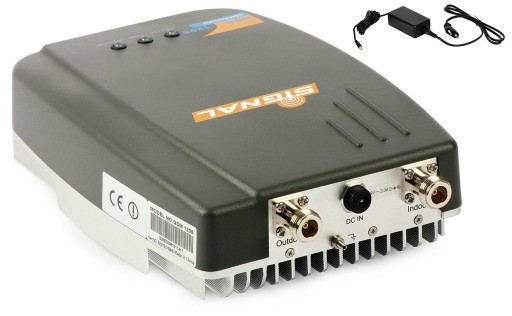

Sprzedawany komplet zawiera:

Zasilacz do wzmacniacza.

Cechy wyróżniające:

• Urządzenie przeznaczone dla telefonów GSM (GSM+EGSM) pracuje w paśmie 880-960MHz,
• Urządzenie spełnia normę ETSI 303 609 wymaganą dla tego typu urządzeń,
• AGC (ALC) Automatyczna kontrola zysku,
• MGC- Manualna kontrola zysku,
• Wzmocnienie sygnału odpowiednie do deklarowanego zasięgu,
• Powierzchnia pokrycia wewnątrz budynku do 1200 m2,
• Łatwy montaż (Plug and Play),
• W komplecie nie znajduje się antena zewnętrzna,

Ważne funkcje:

Nowe pasmo. Repeater GSM wzmacnia pasmo GSM oraz nowe pasmo EGSM wprowadzone w celu zwiększenia liczby operatorów. Pasmo, które wzmacnia urządzenie to 880-915, 925-960 MHz.

Funkcja ALC. Automatyczna kontrola zysku, umożliwia regulację zysku w granicach do 20 dBm. Tzn. w przypadku zbyt silnego sygnału na wejściu urządzenia, odpowiedni mechanizm "stłumi" sygnał.

Regulowane tłumienie na wejściu: Funkcja umożliwia manualne tłumienie sygnału na wejściu w celu dostosowania siły sygnału do wartości dopuszczalnej przez wzmacniacz.

Instalacja Repeatera Signal GSM-1205:

• wybrać miejsce na zewnątrz budynku gdzie odbieramy sygnał GSM (pasmo 900 MHz),
• zewnętrzną antenę ATK-10 ustawić w kierunku nadajnika GSM
• wybrać takie miejsce instalacji wzmacniacza wewnątrz budynku aby anteny wewnętrzne zostały zainstalowane w miarę centralnie w obszarze który ma pokryć zasięgiem,
• sprawdzić czy odległość od miejsca instalacji anteny zewnętrznej do miejsca instalacji pierwszej anteny wewnętrznej jest większa niż 10m,
• zamontować repeater GSM-1205 z dala od źródeł ciepła zapewniając odpowiednie chłodzenie urządzenia
• sprawdzić poprawność połączeń przewodu z anteną i i wzmacniaczem (gniazda anteny zewnętrznej i wewnętrznej są odpowiednio oznaczone)
• włączyć zasilacz do gniazda 230 V AC

Schemat prawidłowej instalacji repeatera GSM w domku jednorodzinnym.

Wzmacniacze marki SIGNAL to rodzina urządzeń umożliwiająca wzmocnienie sygnału telefonii komórkowej w budynkach. Urządzenia te cechują się wysoką jakością wykonania oraz bardzo dobrą stabilnością pracy.

Wzmacniacze firmy SIGNAL są urządzeniami, które spełniają wszystkie wymagania dotyczące legalności ich instalacji. Wszystkie urządzenia posiadają certyfikat CE wraz ze wszystkimi normami, które powinien spełniać dany wzmacniacz.

Samodzielny montaż oraz używanie wzmacniaczy GSM/UMTS/LTE zwanych również repeaterami przez osoby nieuprawnione jest prawnie zabronione. Prawo do instalacji tego typu urządzeń posiadają wyłącznie operatorzy sieci komórkowych.

Niezastosowanie się do powyższego może zostać uznane, jako czyn podlegający grzywnie, a w przypadku działania w sposób uporczywy, karze ograniczenia albo pozbawienia wolności do lat 2.

Dane techniczne (Repeater SIGNAL GSM-1205):

• Pasmo pracy [MHz]: 880-915, 925-960, GSM+EGSM
• Moc wyjściowa [dBm]: 20
• Zysk [dB]: 70/70
• Maksymalne opóźnienie [ μs]: 0,5

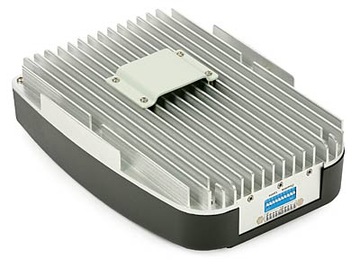

• Manualne tłumienie na wejściu [dB]: 0-31 (krok co 1)
• Automatyczna kontrola wzmocnienia [dB]: do 20
• Pokrycie [m2]: do 1200
• Impedancja [Ω]: 50
• Zasilanie: DC 9 V 3 A 2,1/5,5 mm
• Certyfikaty: CE (ETSI 303 609), RoHS
• Wymiary [mm]: 218x155x65
• Złącza antenowe (ant. zew/wew): N-f/N-f

Dane techniczne (zasilacz):

• Wejście: 100...230V AC 50...60Hz 6VA
• Wyjście: +9V 3000mA DC
• Przewód: 1 m wtyk 2,1/5,5mm
• Masa: 0,2 kg
