⭐️ MODUŁ CZUJNIKA DOTYKOWEGO TTP223 DLA ARDUINO

Moduł czujnika dotykowego TTP223. Ten czujnik pojemnościowy działa na zasadzie wykrywania zmiany pojemności przy dotknięciu, oferując precyzyjną i responsywną interakcję.

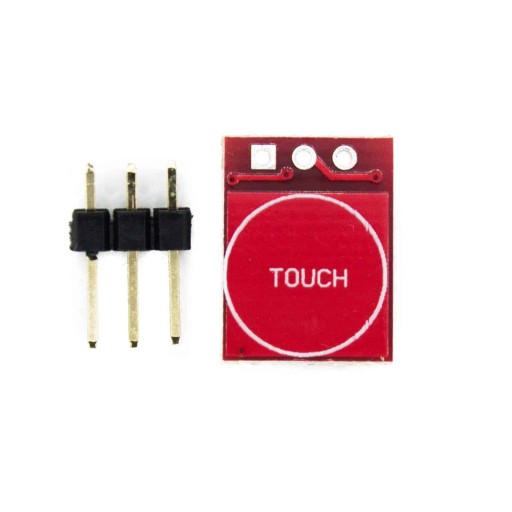

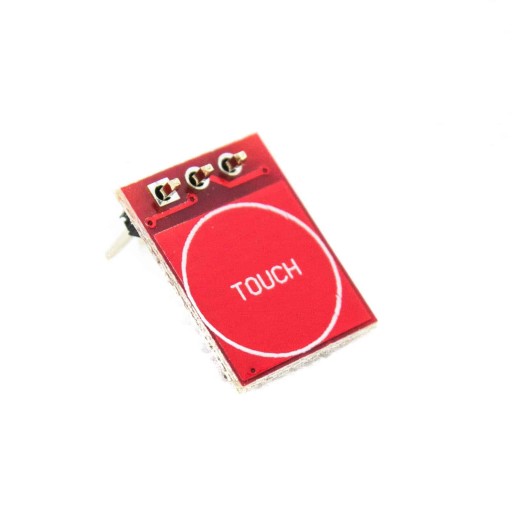

Moduł wyróżnia się prostotą użytkowania - po dotknięciu wyznaczonego pola TOUCH, pin wyjściowy I/O (OUT) przechodzi w stan wysoki, umożliwiając łatwą integrację z mikrokontrolerem lub bezpośrednie sterowanie urządzeniami.

✨ GŁÓWNE CECHY:

✅ Natychmiastowa reakcja - czas odpowiedzi zaledwie 60 ms

✅ Wszechstronne zasilanie od 2 do 5,5 V DC

✅ Kompaktowe wymiary płytki: 14 x 11 mm

✅ Wbudowana dioda LED sygnalizująca dotyk

⭐️ KONFIGURACJA DZIAŁANIA

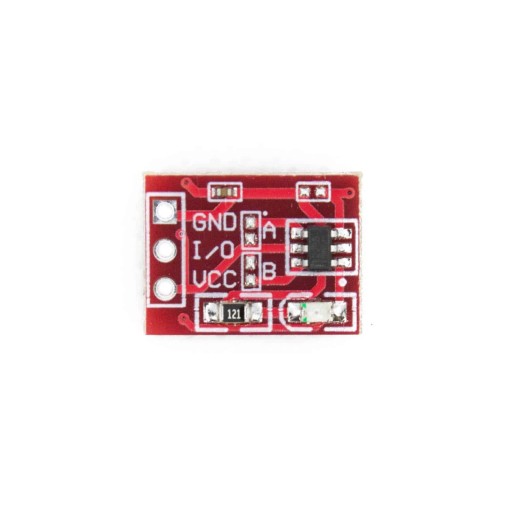

Moduł TTP223 oferuje elastyczność konfiguracji dzięki dwóm kluczowym zworkom:

1️⃣ Zworka A - Odwrócenie logiki

Po zalutowaniu tej zworki, logika pinu wyjściowego zostaje odwrócona. Oznacza to, że dotknięcie czujnika spowoduje wystawienie stanu niskiego zamiast wysokiego.

2️⃣ Zworka B - Tryb TOGGLE

Zlutowanie tej zworki aktywuje tryb TOGGLE, w którym każde dotknięcie zmienia stan wyjścia na przeciwny. Jest to idealne rozwiązanie dla projektów wymagających przełączania między dwoma stanami.

☝️ Dzięki tym opcjom, moduł TTP223 sprawdzi się w różnorodnych aplikacjach, od prostych przycisków dotykowych po bardziej zaawansowane systemy kontroli. Goldpiny w zestawie ułatwiają szybkie podłączenie do płytek prototypowych lub Arduino.

⚙️ PARAMETRY TECHNICZNE

• Układ: TTP223
• Zasilanie: 2 - 5,5 V DC
• Czas reakcji: 60 ms
• Wymiary płytki: 14 x 11 mm
• Wbudowana dioda LED sygnalizująca dotyk
• Czułość czujnika zależna od wartości pojemności C1
• Goldpiny w zestawie
• Możliwość bezpośredniego podłączenia do mikrokontrolera lub Arduino / STM32
• Możliwość bezpośredniego sterowania przekaźnikiem
• Dwie konfigurowalne zworki (A i B) do modyfikacji działania
