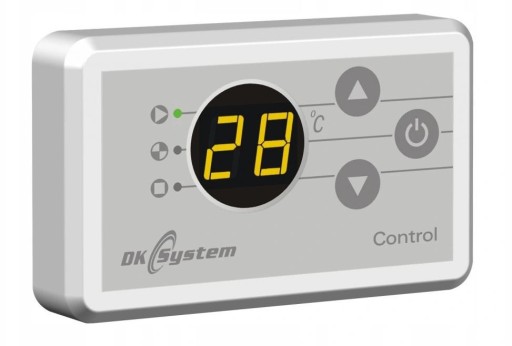

ПАНЕЛЬ УПРАВЛЕНИЯ СЧЕТЧИКОМ СИСТЕМЫ DK!

PANEL CONTROL

Do kompletowania z MIARKOWNIKIEM CIĄGU "UNISTER"

DK SYSTEM !

Opis regulatora

Elektroniczny miarkownik ciągu UNISTER przeznaczony jest do sterowania temperaturą

kotła na paliwo stałe poprzez otwieranie i zamykanie klapy regulującej dopływ powietrza do

paleniska. Dodatkowo urządzenie steruje pracą pompy obiegowej. Miarkownik posiada

następujące funkcje:

• utrzymywanie ustawionej temperatury kotła przez sterowanie dolotem powietrza
• funkcja podtrzymywania procesu spalania tzw. przedmuchy
• automatyczne wyłączenie sterowania po wygaszeniu kotła
• opuszczenie klapki w przypadku zaniku napięcia zasilającego
• zamykanie dolotu powietrza na czas podkładania paliwa do kotła
• sterowanie pracą pompy obiegowej centralnego ogrzewania
• funkcja COMFORT SYSTEM, chroniąca pompę przed osadzaniem się kamienia
• funkcja ochrony instalacji przed zamrożeniem i przegrzaniem kotła
• sygnalizacja uszkodzenia czujnika temperatury
• sygnalizacja blokady / awarii silnika
• regulowana jasność wyświetlacza – zwiększana na czas zmiany ustawień
• możliwość podłączenia panelu zdalnego sterowania CONTROL z funkcją alarmu dźwiękowego.

CECHY PRODUKTU:

• alarm dźwiękowy informujący o przekroczeniu temperatury
• stałe wskazanie mierzonej temperatury
• możliwość zdalnej zmiany temperatury żądanej
• przewód komunikacyjny w komplecie (10 mb)

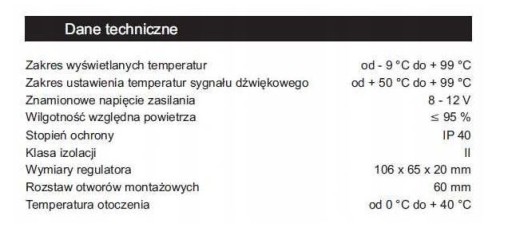

DANE TECHNICZNE UNISTER

Zakres mierzonych temperatur od – 9 °C do + 99 °C

Zakres ustawienia temperatur dla kotła od + 40 °C do + 85 °C

Histereza podnoszenia klapy dolotu powietrza  od 0 °C do 9 °C

Zakres ustawienia temperatur dla pompy centralnego ogrzewania od + 35 °C do + 70 °C

Histereza pompy centralnego ogrzewania (różnica zał. – wył.) 2 °C

Regulacja przedmuchu (możliwość całkowitego wyłączenia przedmuchu) praca: 0 – 90 sekund przerwa: 1 – 60 minut

Znamionowe napięcie zasilania 230 V, 50 Hz

Zabezpieczenie elektryczne 1,25 A

Dopuszczalna moc pompy centralnego ogrzewania 100 W / 230V

Wilgotność względna powietrza < 95 %

Stopień ochrony obudowy IP 40

Klasa izolacji I

W zakupionym zestawie otrzymasz wszystkie elementy widoczne na zdjęciu:

-panel control

-przewód przyłączeniowy 10m

-zestaw śrub z kołkami

-karta gwarancyjna wraz z instrukcją użytkownika
