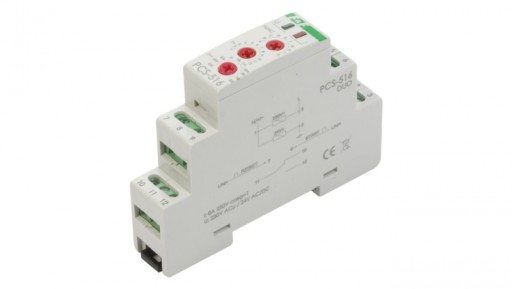

РЕЛЕ ВРЕМЕНИ F&F 1P 8A 24V DC PCS-516DUO

PRZEKAŹNIK CZASOWY WIELOFUNKCYJNY 1-STYKOWY 1x8A 230V~/24V AC/DC PCS-516 DUO

WERSJA "DUO" UMOŻLIWIA INSTALACJE URZĄDZENIA POD NAPIĘCIE 230V PRZEMIENNE LUB 24V STAŁE

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp). 10-funkcyjny. Z wejściami START i RESET.

• Producent: F&F Pabianice
• Oznaczenie handlowe: PCS-516 DUO
• Rodzaj: przekażniki modułowe wielofunkcyjne
• Liczba biegunów: 1P+N lub +/-
• Liczba modułów 18mm: 1
• Rodzaj zestyku: NC (styk rozwierny) lub NO (styk zwierny) - w zależności od podłączenia instalacyjnego
• Separacja styku: tak
• Opóźnienie zadziałania: 50 ms
• Sygnalizacja zasilania: LED zielona
• Sygnalizacja zadziałania: LED czerwona
• Prąd znamionowy In: 8 A
• Napięcie znamionowe Un: 230 V~, 24≂
• Pobór energii: 0,8 W
• Wyłącznik czasowy: nastawny 0,1 s ÷ 576 godz.
• Montaż: szyna 35 mm (TH35/DIN)
• Sposób podłączenia: zaciski gwintowe
• Maks. przekrój przewodów podłączeniowych: 2,5 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -25°C ÷ +50°C
• Certyfikaty: CE
• Polski produkt!

FUNKCJE:

• OPÓŹNIONE ZAŁĄCZENIE (A). Po podaniu napięcia zasilającego (świeci LED zielona U) wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
• OPÓŹNIONE WYŁĄCZENIE (B). Do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego (świeci LED zielona) wyjście zostanie zamknięte i następuje odmierzanie nastawionego czasu pracy „t” (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
• OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (C). Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego czasu pracy i przerwy.
• OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (D). Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego czasu pracy i przerwy.
• Generowanie impulsu 0,5 s po zadanym czasie „t” (E).
• Generowanie pojedynczego impulsu o czasie „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START. (F)
• Generowanie pojedynczego impulsu o czasie „t” zboczem opadającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START. (G)
• Opóźnienie przy wyłączeniu z możliwością podtrzymania. Zbocze narastające sygnału START powoduje załączenie przekaźnika, natomiast zbocze opadające powoduje rozpoczęcie odmierzania czasu. Podanie sygnału START w trakcie odmierzania czasu powoduje przedłużenie cyklu o kolejny czas „t” zboczem opadającym. (H)
• Generowanie pojedynczego impulsu 0,5 s po czasie „t” wyzwolonym zboczem opadającym sygnału START. (I)
• Wyłączenie przekaźnika na określony czas „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na sygnał START. (K)

Uwaga! Podanie napięcia RESET w trakcie wykonywania funkcji powoduje:

• dla funkcji A, B, C, D, F realizację trybu pracy od początku.
• dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START.
• dla funkcji K trwałe załączenie styku przekaźnika w pozycji 11-12.

Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego. Praca z nowymi ustawieniami czasu następuje po wyłączeniu i powtórnym włączeniu zasilania. Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

SYGNALIZACJA LED:

Zasilanie przekaźnika sygnalizowane  jest świeceniem LED zielonej U. Załączenie styków przekaźnika sygnalizowane jest świeceniem LED czerwonej.

Miganie LED zielonej U oznacza silne zakłócenia elektromagnetyczne, które powodować  mogą  nieprawidłową  pracę  układu  czasowego  przekaźnika (przekaźnik nadal pracuje, ale ze zmniejszoną dokładnością czasową).

NASTAWA FUNKCJI PRACY:

Pokrętłem wyboru funkcji FUNC ustawić jedną z funkcji (np. funkcja A - opóźnione wyłączenie).

NASTAWA CZASU PRACY:

Pokrętłem wyboru zakresu czasowego T↔ ustawić jeden z zakresów, następnie pokrętłem nastawy czasu T× ustawić wartość na skali od 1 do 12. Iloczyn tych wartości jest równy czasowi pracy t (np. t=1m×7=7 min).

ZAKRESY CZASOWE:

• 0,1s: 0,1÷1,2 s
• 1s : 1÷12 s
• 10s: 10÷120 s
• 1m: 1÷12 min.
• 10m: 10÷120 min.
• 2h: 2÷24 godz.
• 1d: 1÷12 dni  (24÷288 godz.)
• 2d: 2÷24 dni  (48÷576 godz.)
• ON: przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-12.
• OFF: przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-10.
