Релейный модуль для расходомеров

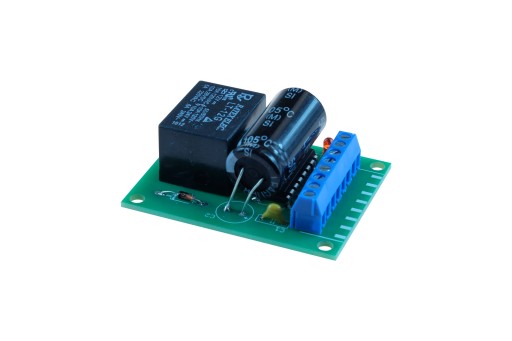

Moduł przekaźnikowy do przepływomierzy z czujnikiem Halla umożliwia sterowanie różnymi urządzeniami przy pomocy przepływu cieczy.

Moduł umożliwia również wykorzystanie przepływomierzy opartych o czujnik Halla do załączania dowolnego urządzenia. Ideą stosowania modułu jest wykorzystanie wrażliwości przepływomierzy, a co za tym idzie możliwości sterowania innymi urządzeniami przy wykryciu nawet niewielkiego przepływu.

Wyższość zastosowania modułu przekaźnikowego w połączeniu z przepływomierzem względem czujnika przepływu polega na tym, że takie rozwiązanie charakteryzuje się znacznie większą czułością i niższym progiem zadziałania niż w przypadku czujników przepływu.

Zasada działania:

Do modułu należy podłączyć dowolny trzyprzewodowy przepływomierz oparty o czujnik Halla (czyli prawie każdy przepływomierz), oraz zasilanie układu 12V DC. W momencie wykrycia przez przepływomierz przepływu cieczy zostaje generowany sygnał impulsowy, który jest zamieniany przez moduł na sygnał ciągły załączający przekaźnik (stan ten sygnalizowany jest zaświeceniem diody). Ustanie przepływu cieczy w przepływomierzu powoduje rozłączenie przekaźnika.

Moduł wyposażony jest w styk NO oraz NC co oznacza, że może on włączać urządzenie po wykryciu przepływu i wyłączać po jego ustaniu. Może również pracować dokładnie odwrotnie, czyli utrzymywać urządzenie włączone przy braku przepływu a wyłączać w przypadku pojawienia się przepływu.

Dane techniczne:

Zasilanie 12V DC

Obciążenie styków przekaźnika max 3A przy 24V DC
