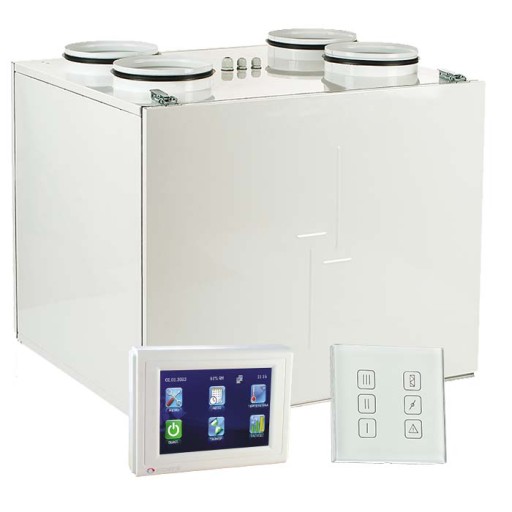

Рекуператор ВУТ 160 ВБ ЕС с автоматикой А21

Rekuperator VUT 160 VB EC z automatyką A21

Automatyka A21 - to sterowanie za pomocą smartfonu, tabletu oraz innych urządzeń mobilnych.

Zastosowanie

Centrale wentylacyjne to kompletne urządzenia wentylacyjne zapewniające filtrację i dopływ świeżego powietrza do pomieszczeń, a także usuwanie powietrza zanieczyszczonego. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciwprądowym, o wysokiej efektywności odzysku ciepła. To energooszczędne rozwiązanie dla domów prywatnych i mieszkań. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi.

Obudowa

Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20 mm.

Filtr

Centrala wentylacyjna wyposażona jest w filtry płytowe o klasie filtracji F7 (nawiew) oraz G4 (wywiew).

Wentylatory

Zastosowane zostały silniki elektronicznie komutowane prą-du stałego (EC) o wysokiej sprawności, wyposażone w zewnętrzny wirnik i wygięte do tyłu łopatki. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do 90%).

Wymiennik ciepła

W centralach wentylacyjnych zastosowano polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego. Wymiennik można łatwo wyjąć w celu jego oczyszczenia.

Bypass

Wszystkie centrale wyposażone są w by-pass, zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz.

Sterowanie i automatyka

Centrale posiadają wbudowany system automatyki. System ochrony przed zamarzaniem pracuje wg następują-cego schematu: w przypadku wykrycia zagrożenia zamarznięcia, czujnik temperatury doprowadza do zatrzymania wentylatora nawiewnego, gdy ciepłe, wywiewane powietrze nieprzerwanie ogrzewa wymiennik. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie.

Sterowanie za pomocą tabletu oraz innych urządzeń mobilnych.

Funkcje panelu sterowania:

- Sterowanie wydajnością wentylatorów w trybach: wył., minimalna, średnia i maksymalna;

- Ręczne otwieranie i zamykanie by-passu;

- Powiadomienie o konieczności obsługi serwisowej filtrów;

- Sygnalizacja błędów.

Centrale VUT 160 VB EC A14, VUT 350 VB A14 i VUT 550 VB EC A14 można podłączyć do komputera za pomocą kabla USB. Po zainstalowaniu specjalnego oprogramowania dostępne są następujące funkcje:

- Aktualizacja programu centrali;

- Indywidualna regulacja obrotów dla trybów wył., minimalna, średnia i maksymalna w przedziale od 1 do 100% dla wentylatora nawiewnego i wywiewnego;

- Odczyt poziomu wilgotności w przypadku montażu opcjonalnego czujnika wilgotności HV2;

- Regulacja obrotów, osiąganych w przypadku zadziałania opcjonalnego przekaźnika zewnętrznego (np. czujnika HV2, CO2, NO, C);

- Ustawienie temperatury uruchomienia systemu zabezpieczającego urządzenie przed zamarznięciem;

- Ustawienie timera powiadomienia o konieczności obsługi serwisowej filtrów;

- Kontrola pracy timera powiadomienia obsługi serwisowej, poziomu wilgotności, przekaźnika zewnętrznego i by-passu;

- Wyświetlenie kodów błędów

Montaż

Centrale wentylacyjne można zamontować na ścianie lub podłodze. Dostęp dla obsługi serwisowej i wymiany filtrów znajduje się od strony przedniego panelu. W czasie montażu panel serwisowy można wstawić zarówno z lewej jak i z prawej strony centrali w kierunku nawiewanego strumienia powietrza.
