СПЛИТЕР 1/6 RTV-SAT 5-2400МГц UNICABLE

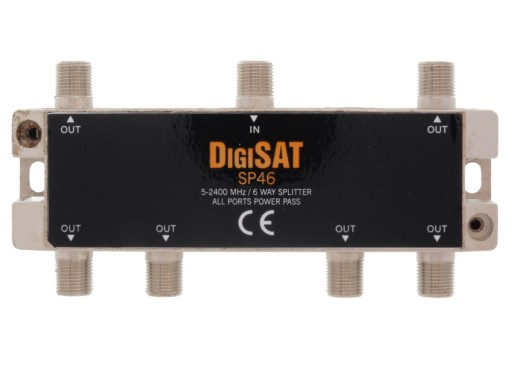

Rozgałęźnik TV-SAT 1/6 SP46 HQ obsługa Unicable przejście napięcia DC Pass

Rozgałęźnik, spliter RTV/SAT SP46 sygnału radiowego, telewizyjnego (naziemna telewizja cyfrowa lub analogowa) i satelitarnego z przejściem składowej stałej napięcia (DC Power Pass).

Umożliwia on przejście sygnałów z jednego przewodu współosiowego na 6 przewodów, przy zachowaniu równomiernego podziału mocy. Rozgałęźnik może być wykorzystywany zamiast gniazda abonenckiego końcowego, w przypadku gdy abonent chce podłączyć 6 odbiorników TV. Dzięki możliwości przesyłu napięcia do konwertera (DC Power Pass) i niskiemu tłumieniu przejścia sygnału rozgałęźnik ten świetnie nadaje się do instalacji zbudowanych w oparciu o nowoczesną technologię Unicable, która umożliwia przesłanie kilku sygnałów satelitarnych jednym kablem do kilku urządzeń poprzez np. opisywany spliter.

Rozgałęźniki przeznaczone są do eksploatacji w pomieszczeniach zamkniętych. Układy elektroniczne rozgałęźników wykonane są techniką montażu powierzchniowego i zamknięte w korpusie w formie prostopadłościanu, odlewanym ze stopów cynku. Korpus zapewnia najwyższą skuteczność ekranowania oraz odporność mechaniczną.

Dane techniczne:

• Typ: rozgałęźnik satelitarny
• Rodzaj rozgałęźnika: 6-krotny
• Model: SP46 HQ
• Pasmo częstotliwości: 5-2400 MHz
• Współczynnik przesiewania: 5-2400MHz = 100dB
• Przepuszcza napięcia (DC Power Pass): 24V DC max 800 mA
• Tłumienie przejścia (in-out):

  a) 2150-2400 MHz - max 15,5 dB

  b) 1000-2150 MHz - max 12,5 dB

  c) 40-1000 MHz - max 11,0 dB

  d) 5-40 MHz - max 10,5 dB

• Separacja wyjść: min. 20 dB
• Sygnał zwrotny: min. 10 dB
• Obudowa cynkowa, odlewana pod ciśnieniem, niklowana
• Bardzo skuteczne ekranowanie
• Gniazda typu F
• Impedancja: 75 ohm
• Wymiary zewnętrzne (z gniazdami F): 117 x 22 x 34mm (117 x 22 x 57mm)
