Контроллер заряда 20А ШИМ 12В 24В литиевый S3 S4

00L20 SOLARNY REGULATOR KONTROLER ŁADOWANIA 20A, do paneli fotowoltaicznych pracujących z akumulatorami 12/24V oraz litowymi S3 * 3,7V (11,1V) a także LiFePo S4 * 4 3,2V (12,8V)  z wyświetlaczem LCD i portami USB

Jeśli nie jesteś pewien jak dobrać regulator przeczytaj załączoną na dole, w zakładce: "Dodatkowe informacje" instrukcję do regulatora.

Uwaga!

Ten regulator wygląda podobnie do innych, ale wersja z zieloną naklejką i białą obudową służy oprócz ładowania akumulatorów kwasowych 12V także do coraz popularniejszych akumulatorów litowych o napięciu 3,7V połączonych szeregowo w grupy po 3 (3*3,7V=11,1V S3) jak i również akumulatorów LiFePo4 3,2V łączonych szeregowo w grupy po 4 (4*3,2V=12,8V S4). Wybór typu akumulatora w menu regulatora należy wykonać zaraz po podłączeniu regulatora do akumulatorów. Regulator sam nie rozpozna typu akumulatora!

DANE TECHNICZNE:

Podstawowe parametry pracy:

Maksymalny dopuszczalny prąd ładowania wynosi 20A.

Czyli dla akumulatorów 12V to 12V*20A=240W, a dla akumulatorów 24V mamy 24V*20A=480W.

Dla akumulatorów litowych podobnie 11,1V*20A=222W i LifePo4 12,8*20A=256W.

Dla rozładowania 10A, czyli połowę powyżej wskazanych wartości.

Takie właśnie panele i odbiorniki energii można podłączyć do tego regulatora.

Wyjście na port USB max 3A.

Maksymalne napięcie podłączanych paneli fotowoltaicznych nie może przekraczać 46V.

Tryb pracy PWM z kompensacją temperatury i funkcją okresowego odsiarczania akumulatorów.

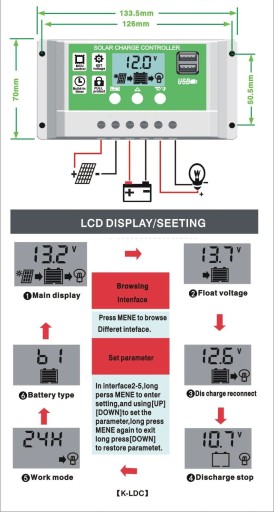

Na wyświetlaczu regulatora można obserwować bieżące napięcie ładowania akumulatorów oraz ustawić/wybrać tryb pracy z różnymi akumulatorami B1 - kwasowe, B2 - litowe, B3 - LifePo4, oraz ręcznie zaprogramować nastawy napięć i czasu załączania wyjścia.

OPIS DZIAŁANIA:

Regulator ma za zadanie przetwarzać energię dostarczaną z paneli do akumulatora. Zabezpiecza przed przeładowaniem akumulatorów oraz nadmiernym rozładowaniem przez odbiorniki podłączone do regulatora. Tymi odbiornikami mogą być np żarówki LED, ale np. nie powinno się podłączać przetwornicy ponieważ prąd przez nią pobierany na pewno będzie większy niż dopuszczalny, szczególnie przy uruchamianiu, ze względu na ładowania kondensatorów.

Wybierając przycisk funkcyjny można wywołać wybrany parametr i zmodyfikować go za pomocą przycisków strzałek oraz zatwierdzić. Możliwe do zmiany są typy akumulatora, napięcie ładowania i rozładowania oraz czas załączania zasilania podłączonego odbiornika po zmroku.

ZASTOSOWANIE:

Regulator ładowania do systemów zasilania panelami słonecznymi o prądzie ładowania do 20A,

steruje procesem ładowania, chroni akumulator przed głębokim rozładowaniem.

Kontroler ten posiada funkcję czasowego sterownia oświetleniem po zmroku, światło słoneczne nie dociera do paneli słonecznych i włącznik uruchamia wyjście DC na określony okres czasu. Pracuje także  w trybie ręcznym kontrolując proces rozładowania akumulatorów.
