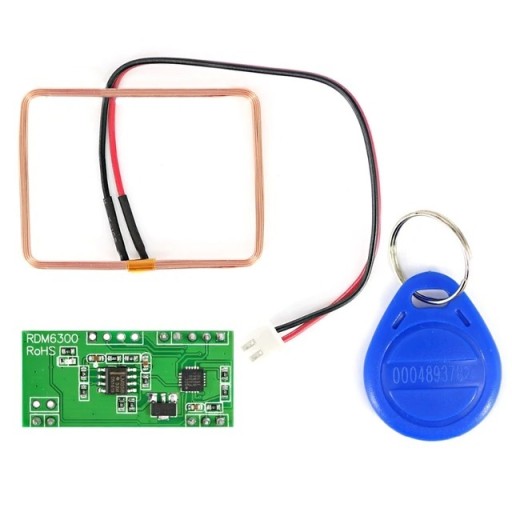

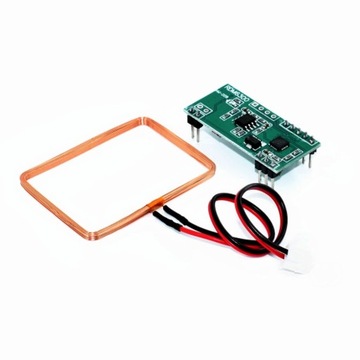

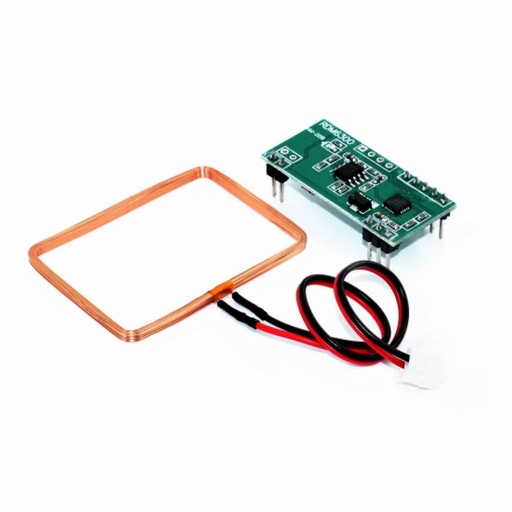

RDM6300 RFID-модуль 125 кГц + брелок

Moduł RFID RDM6300 125KHz + brelok

RDM6300 125KHz  UART - jest to czytnik przeznaczony do odczytu danych z kart i pastylek .Moze być stosowany np. urządzeniach kontroli dostepu, identyfikacji osób,interaktywnych zabawkach,przy kontroli procesów produkcyjnych.

Moduł po wykryciu pastylki wysyła jej kod przez UART, podłączając przejściówkę USB-TTL możemy odczytywać kody pastylek na PC.

Dane techniczne:

• Napięcie zasilania: 5V
• Interfejs UART
• Czas odczytu danych < 100ms
• Zasięg: do 150mm
• Obsługa tagów zgodnych z EM4100 (odczyt/zapis)
• Zewnętrzna antena
• Wymiary: 38,5x19mm

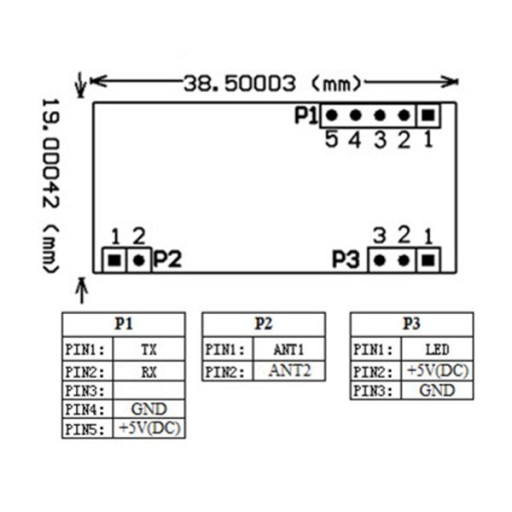

Rysunek techniczny:

Opis wyprowadzeń:

• P1:
• PIN1 - TX
• PIN2 - RX
• PIN3
• PIN4 - GND
• PIN5 - +5V(DC)
• P2:
• PIN1 - ANT1
• PIN2 - ANT2
• P3:
• PIN1 - LED
• PIN2 - 5V(DC)
• PIN3 - GND

* Cena za 1 kpl. - moduł ,antena,brelok
