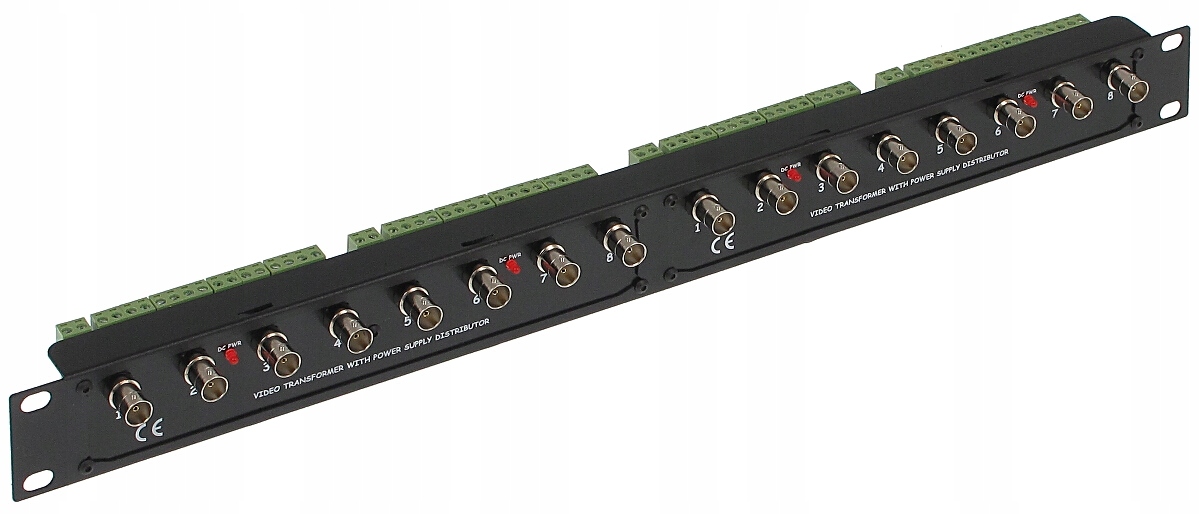

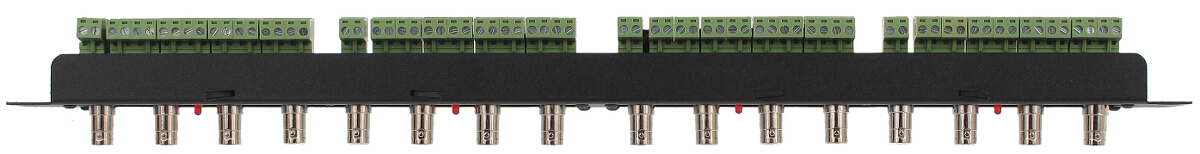

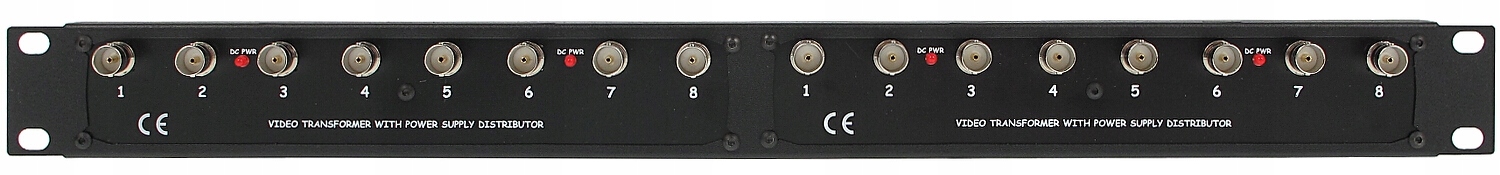

Видеотрансформатор TR-16H/DC/R19

Transformator wideo TR-16H/DC/R19

Kod towaru: TR-16H/DC/R19

TR-16H/DC/R19 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m @ PAL (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania.

Urządzenie składa się z 4 niezależnych modułów zasilania (patrz schemat poniżej) co pozwala na różne konfiguracje. Przesył zasilania 12V DC umożliwia zastosowanie TR-1M/70 oraz TR-1PV/70. Część wyjść może być także zasilana 12V, reszta np. 40V co umożliwia przesył zasilania na większe odległości (aplikacja z TRN-1/400, ZK-40/6 lub ZK-40/16).

Dane techniczne:

• Standard:
• AHD - 5 Mpx,
• HD-CVI - 8 Mpx4K UHD,
• HD-TVI - 8 Mpx4K UHD,
• CVBS - PAL, NTSC
• Prąd wejściowy: 4 x max. 10 A
• Maksymalne napięcie zasilania: max. 40 V / 28 V AC
• Maks. prąd wyjściowy pojedynczego wyjścia: 2.5 A
• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 16 Wideo + DC
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• Zasięg wideo:
• 250 m @ 720p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
• Tłumienie:
• 4.43 MHz @ 0.09 dB
• 11 MHz @ 0.42 dB
• 21 MHz @ 1.04 dB
• 38 MHz @ 0.85 dB
• 42 MHz @ 1.00 dB
• 67.5 MHz @ 0.87 dB
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącz:
• Wideo - 16 x BNC Gniazdo
• DC - Zaciski kablowe
• Typ złącza symetrycznego: Zaciski kablowe
• Typ obudowy: RACK 19", 1U
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Temperatura pracy: -10 °C ... 55 °C
• Zasięg zasilania (12V DC):
• 353 m @ 50 mA
• 235 m @ 75 mA
• 176 m @ 100 mA
• 141 m @ 125 mA
• 117 m @ 150 mA
• 88 m @ 200 mA
• 70 m @ 250 mA
• 58 m @ 300 mA
• 50 m @ 350 mA
• 44 m @ 400 mA
• 39 m @ 450 mA
• 35 m @ 500 mA
• 29 m @ 600 mA
• 25 m @ 700 mA
• 22 m @ 800 mA
• 19 m @ 900 mA
• 17 m @ 1000 mA
• Waga: 0.56 kg
• Wymiary: 483 x 44 x 53 mm
