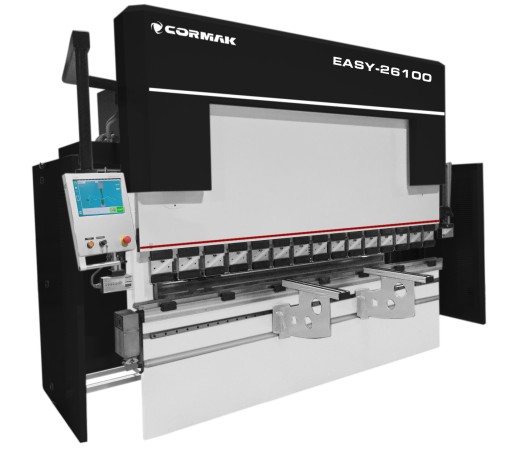

Prasa krawędziowa CNC CORMAK EASY 26100 (2600 mm x 100 ton)

Prasa krawędziowa CNC EASY 26100 jest nowoczesną maszyną do gięcia arkuszy blachy pod dowolnym kątem. Konstrukcja o zwiększonej wydajności pozwala na zachowanie precyzyjnego gięcia przy dłuższej pracy. Prasa posiada trzy osie: X, Y1 i Y2, sterowanie CNC, nacisk do 100 ton oraz długość gięcia do 2600 mm.

Parametry techniczne

• Max. długość gięcia 2600 mm
• Nacisk prasy 100 ton
• Skok 270 mm
• Prześwit 550 mm
• Głębokość gardzieli 450 mm
• Odległość między kolumnami 1650 mm
• Szerokość stołu 100 mm
• Wysokość stołu 850 mm
• Moc silnika 11 kW
• Pojemność zbiornika oleju 150 l
• Wymiary (DxSxW) 3800 x 2150 x 2760 mm
• Waga 6300 kg

Czemu prasa krawędziowa CORMAK?

• Prasa europejskiej produkcji, wykonana zgodnie ze wszystkimi dyrektywami masznowymi.
• Posiadająca deklarację zgodności - CE.
• Do produkcji użyto podzespołów światowych renomowanych producentów takich jak: pompy Bosch Rexroth, elektryka Schneider Electric, sterowanie serwomotory, sterowanie Cybelec lub Delem
• Ciężka i stabilna konstrukcja ramy dla zapewnienia precyzyjnej pracy

Prasa oferuje prawdopodobnie najlepszy na rynku stosunek ceny do jakości.

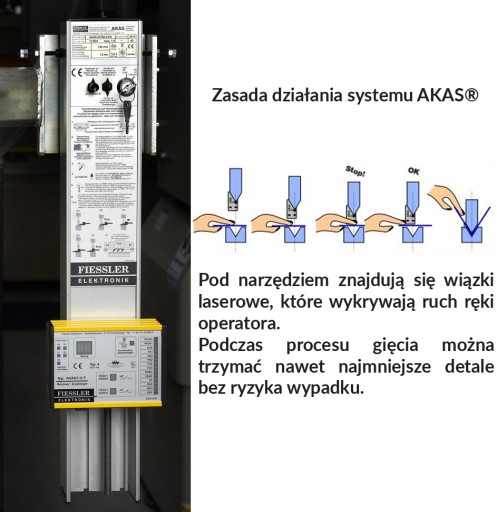

System ochrochy laserowej w standardzie

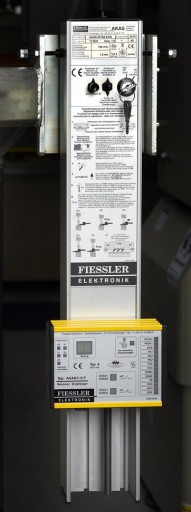

• Laserowe zabezpieczenie rąk operatora: FIESSLER

System działa tylko w czasie szybkiego dobiegu belki.

Umożliwia najniższe nad materiałem punkty przełączenia prędkości dojazdowej na roboczą.

Nie wymaga specjalnych sekwencji naciskania pedału.

Pozwala na szybką wymianę narzędzi (automatyczne pozycjonowanie nadajnika z odbiornikiem po zmienia narzędzia na typ o innej długości)

Nie potrzebuje zatrzymania w trybie pudełkowym

Nie zwiększa czasu cyklu przy gięciu w trybie pudełkowym w stosunku do innych zabezpieczeń

Umożliwia gięcie materiału o nierównej powierzchni (np: pofalowanej, nierównej, brudnej blachy), dzięki zmianie prędkości na wolną w dowolnym punkcie ruchu szybkiego.

Więcej na filmie pod adresem:

https://www.youtube.com/watch?v=qLDizXWfDk4&feature=youtu.be

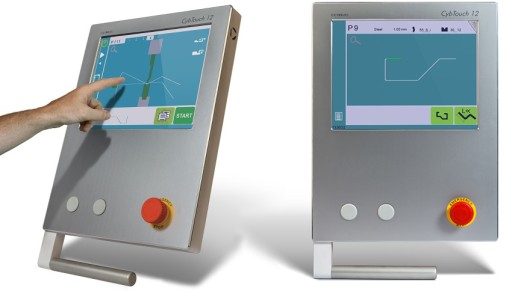

PROSTE W OBSŁUDZE (INTUICYJNE) STEROWANIE CYBTOUCH 12PS

• Duży ekran dotykowy o żywych kolorach i wysokim kontraście
• Funkcja TouchProfile do rysowania ręcznego
• Proste zakładki, czytelny wyświetlacz
• Intuicyjny i przyjazny interfejs użytkownika
• Kompletne programowanie do wydajnej produkcji seryjnej z wieloma zagięciami
• Łatwe pojedyncze gięcie dzięki zakładce EasyBend
• Pomoc online i wyskakujące okienko ostrzegawcze
• Wygodna aktualizacja oprogramowania i tworzenie kopii zapasowych danych za pomocą komputera lub notebooka
• Port USB na karty pamięci
• Dostępny duży wybór języków
• Sterowanie 3 osiami (Y1-Y2-X)
• Tworzenie grafiki 2D TouchProfile z ręcznym sekwencjonowaniem
• Obliczanie naddatku na zginanie
• Kalkulacja siły docisku dla kompensacji stołu
• Narzędzia z możliwością modulacji dla każdej części lub zagięcia
• Obliczanie głębokości stempla
• Kąt i tył korekta miernika
• Dostarczony z oprogramowaniem offline PC-ModEva

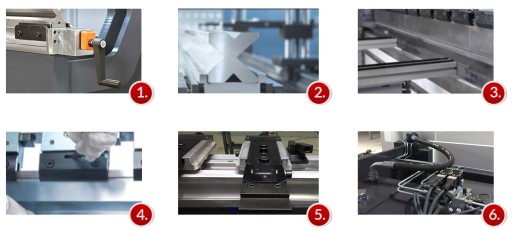

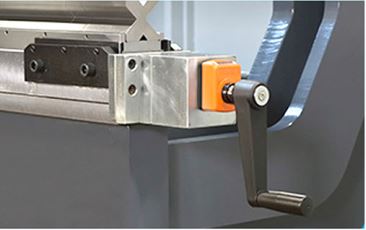

1. Manualna kompensacja strzałki ugięcia w stole roboczym

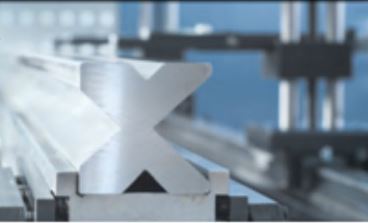

2. Europejski system mocowania umożliwia zamocowanie standardowych oraz specjalistycznych narzędzi
3. Szczotki na prowadnicach

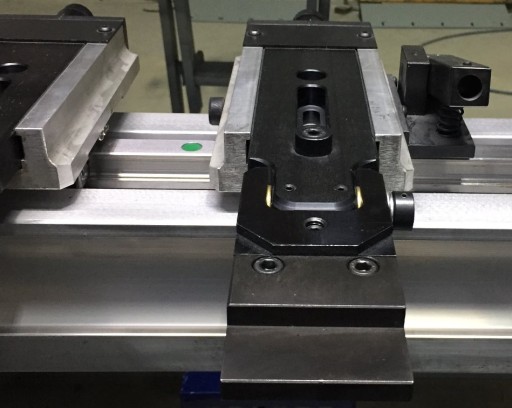

4. System szybkiego mocowania narzędzia typu "Amada"
5. Wsporniki na prowadnicach liniowych
6. Zintegrowany układ hydrauliczny (Bosch Rexroth Germany) umożliwia szybkie przełączanie kierunku oraz prędkości pracy.

Wyposażenie standardowe:

• Sterownik Cybelec CYBTOUCH 12PS (12'') Tworzenie grafiki 2D TouchProfile z ręcznym sekwencjonowaniem
• Przedni system laserowy bezpieczeństwa Fiesler AKAS (Manualny)
• Osie sterowane Y1-Y2-X
• Regulacja odległości zderzaka tylnego (oś X) - (silnik z enkoderem) z systemu CNC
• Regulacja belki (osie Y1-Y2) - (2 siłowniki hydrauliczne sterowane zaworami Rexroth) z systemu CNC
• System szybkiego mocowania narzędzia typu Amada Promecam
• Liniały pomiarowe - OPKON
• Wyłącznik bezpieczeństwa przy włączniku nożnym
• Dwie podpory przednie
• Elektryka-Siemens, MW, FISSLER, Mitsubishi Electric,  ELK,  OMEGA
• Hydraulika (elektrozawory) -Rexroth

Wyposażenie opcjonalne:

• Sterownik Cybelec CYBTOUCH 15PS (15'')

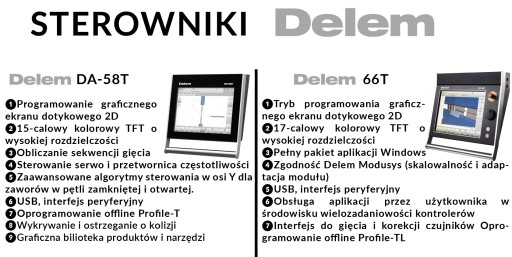

• CNC DELEM DA-58 T / CNC DELEM DA-66T / CNC DELEM DA-69T
• Automatyczny system kompensacji stołu CNC
• Oś R
• Servo zderzak tylny X, R
• Serw zderzak tylny X, R, Z1, Z2
• Chłodnica oleju
• Podgrzewacz oleju
• Przygotowanie do tandemu
• Panel sterowania w przeciwnej pozycji

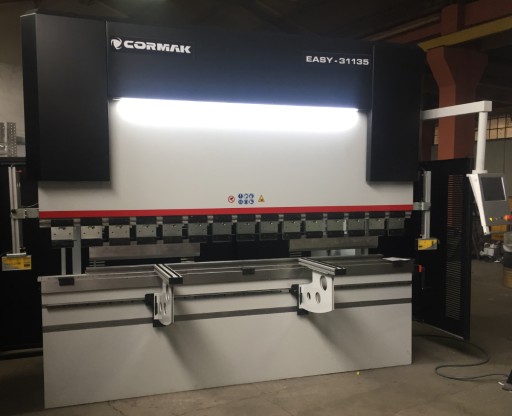

ZDJĘCIE PRASY Z REALIZACJI U KLIENTA
