ФРЕЗЕРНЫЙ ПЛОТТЕР С ЧПУ AC SERVO YASKAWA 9кВт 2131

FREZARKA CNC 2030 ATC + 4oś

Silniki SERVO AC YASKAWA (sprawdź )

wykorzystane do napędu obrabiarek o dużej mocy, zapewniają odpowiednie przyśpieszenia oraz prędkości w poszczególnych kierunkach.

PODWYŻSZONA BRAMA, OŚ Z AŻ 300 mm

Frezarka na nowym oprogramowaniu.

Sterowanie maszyną odbywa się za pomocą przemysłowego kontrolera SYNTEC. Do kontrolera w zestawie: bezprzewodowy manipulator oraz wyświetlacz LCD.

Podana cena zawiera podatek VAT 23%.

------------------------------------------------------------------------------------------------

DANE TECHNICZNE

• Pole Robocze: 2100x3300
• Konstrukcja: Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
• Napędy: silniki servo hybryda AC Yaskawa
• Stół: hybrydowy
• Moc wrzeciona: 9 kW
• Wrzeciono: HQD chłodzone powietrzem
• Obroty wrzeciona: od 6000 do 24000 obr/min
• Zasilenie: 400 V, sprężone powietrze min. 8 bar
• Dokładność re-pozycjonowania: 0,01 mm
• Oś Z 300 mm
• Łożyskowanie liniowe: szyny trapezowe, wózki Hiwin
• Mocowanie materiału: próżniowe, hybrydowe
• Pompa: próżniowa 7,5 kW, 4 niezależne sekcje podciśnieniowe
• Wymiary: 4360x3060x2700 mm
• Waga: 2050 kg

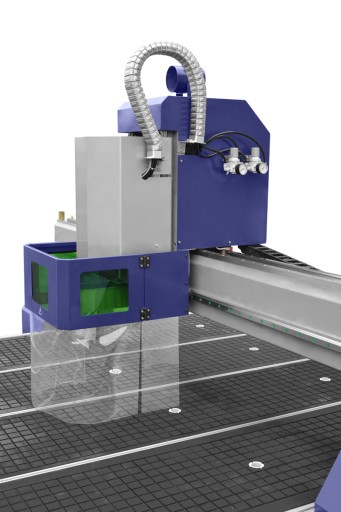

• Stopa odciągowa pneumatyczna
• Magazyn liniowy na 8 narzędzi
• Czujnik precyzyjny
• Osłony bezpieczeństwa
• Szkolenie i instalacja urządzenia

UWAGA!

Maszyna jest wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu. W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.

Oferowany ploter to precyzyjna maszyna oparta na podzespołach światowych producentów. Dzięki wykorzystanej technologii możemy określać siebie jako jednego z liderów na polskim rynku.

Ploter frezujący CNC CORMAK C2030 ATC przeznaczony jest do obróbki i cięcia materiałów drewnianych, płyt wiórowych, MDF, OSB, sklejek, czy tworzyw sztucznych PCV, plexi, dibond.

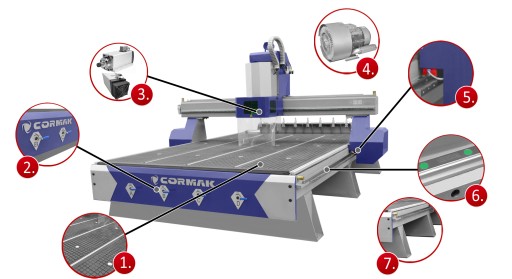

1. Stół roboczy

• Stół roboczy wykonano w technologii hybrydowej,
• Posiada rowki umożliwiające RÓWNIEŻ ręczne mocowanie materiału o wymiarach 2000 x 3000 mm,
• Stół sekcyjny z czterema niezależnymi sekcjami podciśnieniowymi wraz z pompą 7.5 kW !

2. Regulacja sekcji podciśnieniowych stołu

3. Wrzeciono HQD

• Bezszczotkowe wrzeciono wysokiej klasy, które charakteryzuje się bardzo dużą mocą 9 kW
• Wyposażone dodatkowo w innowacyjny system chłodzenia POWIETRZEM / nie cieczą!
• W konstrukcji wrzeciona wykorzystano wysokiej jakości łożyska maszynowe, charakteryzujące się bardzo cichą pracą i gwarantujące zwiększoną trwałość.
• Zakres prędkości obrotowej wrzeciona wynosi od 4500 do 24000 obr./min.

4.Pompa podciśnieniowa

• Pompa podciśnieniowa - 7,5 kW (aż 440 mbar)
• 4 niezależne sekcje podciśnieniowe

5. i 6. Napęd

• Silniki SERVO wykorzystane do napędu obrabiarek o dużej mocy, zapewniają odpowiednie przyśpieszenia oraz prędkości w poszczególnych kierunkach.
• W osiach X i Y pracują chwalone przez użytkowników listwy zębate wysokiej jakości, które zapewniają dużą trwałość oraz precyzję,
• Oś Z napędzana jest przez śrubę kulową wysokiej jakości.
• Wszystkie osie poruszają się na prowadnicach szynowych.
• Maszyna wyposażona w czujnik wysokości napędu
• Napęd bramy na listwach zębatych, prowadnice liniowe toczne.
• Łożyskowanie liniowe: szyny trapezowe, wózki Hiwin

7. Konstrukcja

• Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
• Sztywna konstrukcja stołu , wykonana z materiałów wysokiej jakości. Podczas procesu produkcji poddawana jest obróbce cieplnej.
• Swobodny dostęp do maszyny umożliwiający obsługę przez jednego operatora

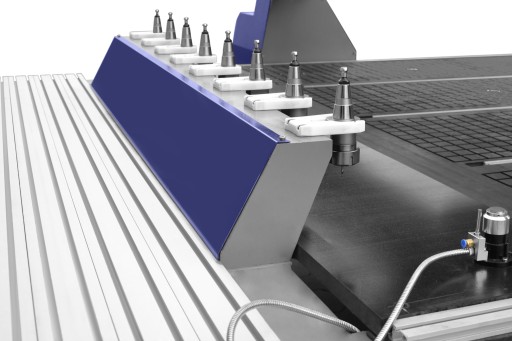

Magazyn narzędzi

Uchwyt narzędzia  ISO30 tulejka ER32

Magazyn narzędzi 8 poz.,

Czujnik pomiaru wysokości narzędzia,

W komplecie oprawki ISO32 i tulejki do mocowania narzędzi o wymiarach 1/2", 4mm, 8mm, 10mm

Do automatycznej wymiany narzędzia niezbędne jest podłączenie kompresora

Oprogramowanie:

• najnowsza wersja UcanCam V12 w polskiej wersji
• Maszyna obsługuje oprogramowanie CAD/CAM w najnowszej wersji.
• Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na tzw. G-code. Możliwy jest również import gotowych plików z innych programów.

Silniki SERVO AC YASKAWA (sprawdź )

wykorzystane do napędu obrabiarek o dużej mocy, zapewniają odpowiednie przyśpieszenia oraz prędkości w poszczególnych kierunkach.

Frezarka na nowym oprogramowaniu.

Sterowanie maszyną odbywa się za pomocą przemysłowego kontrolera SYNTEC. Do kontrolera w zestawie: bezprzewodowy manipulator oraz wyświetlacz LCD.

1. Wrzeciono chłodzone powietrzem HQD
2. Servo silniki AC YASKAWA
3. prowadnice liniowe HIWIN
4. Program ArtCAM PRO
5. Części pneumatyczne
6. Sterowanie maszyną odbywa się za pomocą przemysłowego kontrolera

Opcjonalnie dostępne:

• stół podawczy
• stół odbiorczy

Stół odbiorczy z frezarką CNC CORMAK HK-51
