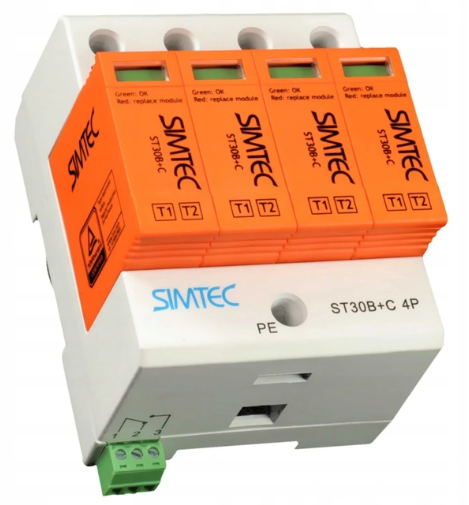

ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЯ B+C 4P 30кА ST30B+C/4 SIMTEC

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ogranicznik przepięć B+C 4P 30kA 275V SIMTEC ST30B+C4P SIMET

Ograniczniki trójfazowe zajmują cztery moduły w rozdzielnicy elektrycznej. Ochronnik typu „1+2” (dawnej klasy B+C) , zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Dane techniczne:

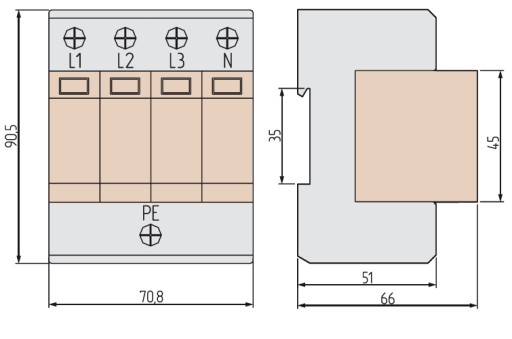

• szerokość w modułach: 4
• prąd znamionowy wyładowawczy : 30kA
• prąd maksymalny wyładowawczy : 60kA
• napięcie znamionowe: 230V
• charakterystyka : B+C 1+2
• napięciowy poziom ochrony : < 1,5kV
• zakres temperatur pracy : -40 ÷ 85 °C
• przekrój przewodów : drut 6-35mm2 , linka 4-25mm2
• sygnalizacja awarii : tak
