XH-M602 Модуль управления зарядкой аккумулятора

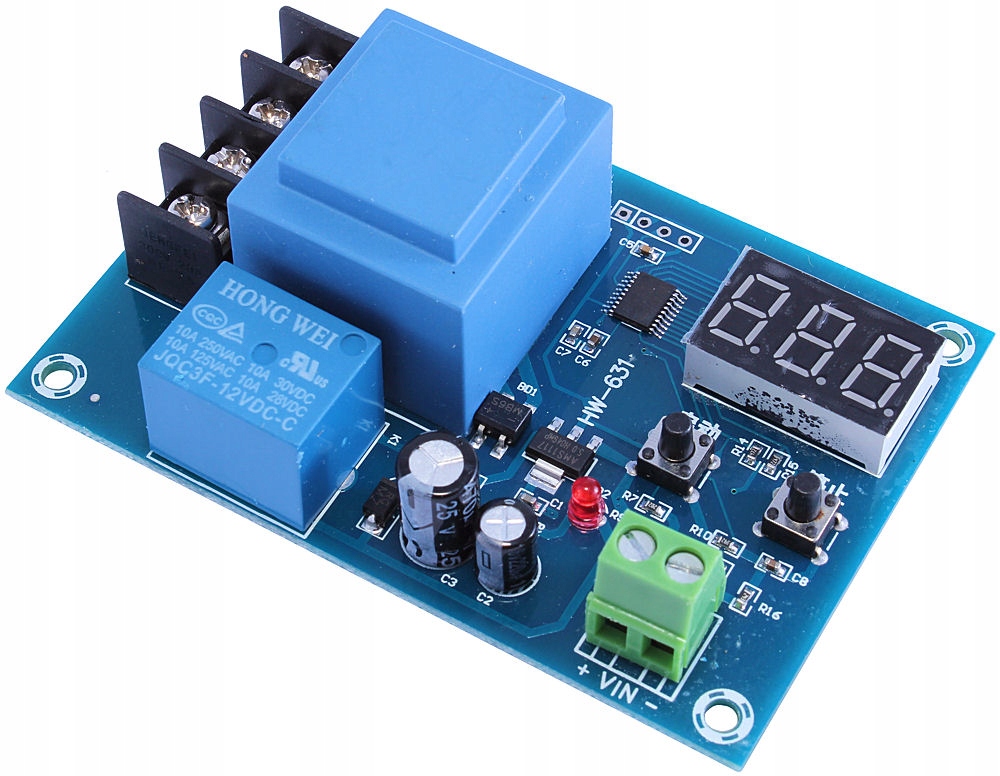

Moduł Kontroli / Sterowania Ładowania Akumulatora, Baterii, Ogniwa XH-M602

W zależności od dostawy moduł o nazwie XH-M602 lub HCW-M633 są to moduły bliźniacze występujące u dwóch producentów pod inną nazwą.

Moduł pozwala na sterowanie pracą np. Ładowarki zasilanej 230V AC. Pozwala on na emulację procesu rozładowania oraz ładowania, dzięki czemu Akumulator / Ogniwa są eksploatowane w odpowiedni sposób oraz eliminuje ciągłe 100% naładowanie skracające żywotność Akumulatora / Ogniwa / Baterii np w systemach awaryjnego zasilania , alarmowych itp.

Programowanie modułu dla prawidłowego działania akumulatora PB 12V:

Ustaw napięcie Załączenia przekaźnika gdy napięcie na akumulatorze spadnie poniżej 12V DC ( na wyjściu z modułu do ładowarki pojawi się napięcie 230V AC) - Przytrzymaj Lewy przycisk ok 3 sekundy, gdy cyfra na wyświetlaczu zacznie mrugać ustaw odpowiednie napięcie załączenia - w tym przypadku 12V DC -> odczekaj 3 sekundy,aż cyfra na wyświetlaczu przestanie mrugać

Ustaw napięcie Wyłączania przekaźnika gdy napięcie na akumulatorze wzrośnie powyżej 14,4V DC ( na wyjściu z modułu do ładowarki zniknie napięcie 230V AC) - Przytrzymaj Prawy przycisk ok 3 sekundy, gdy cyfra na wyświetlaczu zacznie mrugać ustaw odpowiednie napięcie wyłączenia - w tym przypadku 14,4V DC -> odczekaj 3 sekundy,aż cyfra na wyświetlaczu przestanie mrugać

W zależności od dostępnej wersji modułu tryb programowania może być inny niż przytrzymanie Lewego / Prawego przycisku przez 3 sekundy : przyciśnij krótko Lewy / Prawy przycisk - na wyświetlaczu pojawi się napięcie Załączenia / Wyłączenia przekaźnika ( kropka w cyfrze nie mruga ) -> przyciśnij krótko dwukrotnie ten sam przycisk ( kropka w cyfrze zaczyna mrugać ) -> ustaw przyciskami napięcie Załączenia / Wyłączenia przekaźnika -> odczekaj 3 sekundy aż kropka w cyfrze przestanie mrugać -> wartość napięcia została zapisana -> powtórz operację dla drugiej wartości testowanego napięcia

Zaprogramowany w ten sposób moduł działa w następujący sposób :

Gdy napięcie na akumulatorze spadnie poniżej 12V załączy ładowarkę.

Proces ładowania trwa do momentu gdy napięcie na akumulatorze wzrośnie powyżej 14,4V, po czym moduł wyłączy zasilanie ładowarki.

Proces oczekiwania na kolejne ładowanie trwa do momentu, gdy napięcie na akumulatorze ponownie spadnie poniżej 12V -> moduł  załączy ładowarkę

Moduł Pamięta Ustawienia Po Zaniku Napięcia 230V

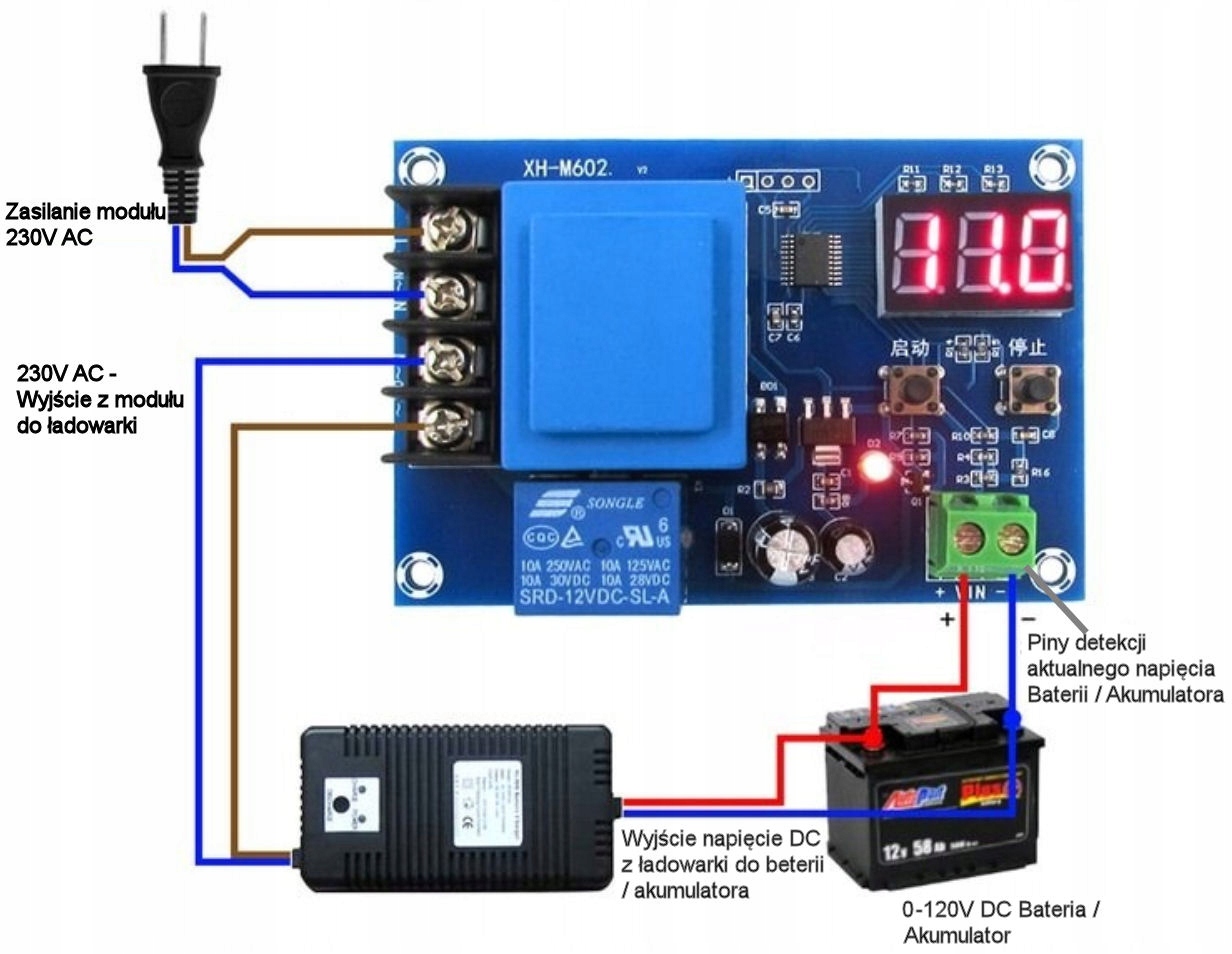

• Zasilanie modułu: 230V AC
• Detekcja napięcia Akumulatora / Ogniwa / Baterii : 0V - 120V
• Dokładność detekcji napięcia: +/- 0.1V
• Dioda LED sygnalizująca proces ładowania
• Maksymalne Obciążenie styków przekaźnika : 10A 230V AC
• Wymiary 87mm x 59mm x 31mm
