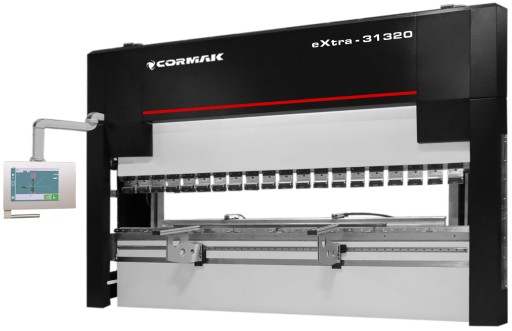

ПРЕСС CNC EXTRA КАНД 320x3100 4-осевой

Prasa krawędziowa CNC CORMAK eXtra 31320 (320x3100) 4-osie

Prasa krawędziowa CNC EXTRA 31135 z 4 osiami jest nowoczesną maszyną do gięcia arkuszy blachy pod dowolnym kątem. Konstrukcja o zwiększonej wydajności pozwala na zachowanie precyzyjnego gięcia przy dłuższej pracy. Prasa posiada cztery osie: X, Y1, Y2, R sterowanie CNC Cybelec 15PS, nacisk do 320 ton oraz długość gięcia do 3100 mm.

Parametry techniczne

• Max. długość gięcia 3100 mm
• Nacisk prasy 320 ton
• Skok 370 mm
• Odległość między kolumnami 2550 mm
• Szerokość stołu 150 mm
• Wysokość stołu 920 mm
• Moc silnika 37 kW
• Pojemność zbiornika oleju 300 l
• Wymiary (DxSxW) 4400 x 2550 x 3100 mm
• Waga 13500 kg

Czemu prasa krawędziowa CORMAK?

• Prasa europejskiej produkcji, wykonana zgodnie ze wszystkimi dyrektywami masznowymi.
• Posiadająca deklarację zgodności - CE.
• Tylna część maszyny zabezpieczona drzwiami z wyłącznikiem krańcowym
• Do produkcji użyto podzespołów światowych renomowanych producentów takich jak: pompy Bosch Rexroth, elektryka Schneider Electric, sterowanie serwomotory, sterowanie Cybelec lub Delem
• Ciężka i stabilna konstrukcja ramy dla zapewnienia precyzyjnej pracy

Prasa oferuje prawdopodobnie najlepszy na rynku stosunek ceny do jakości.

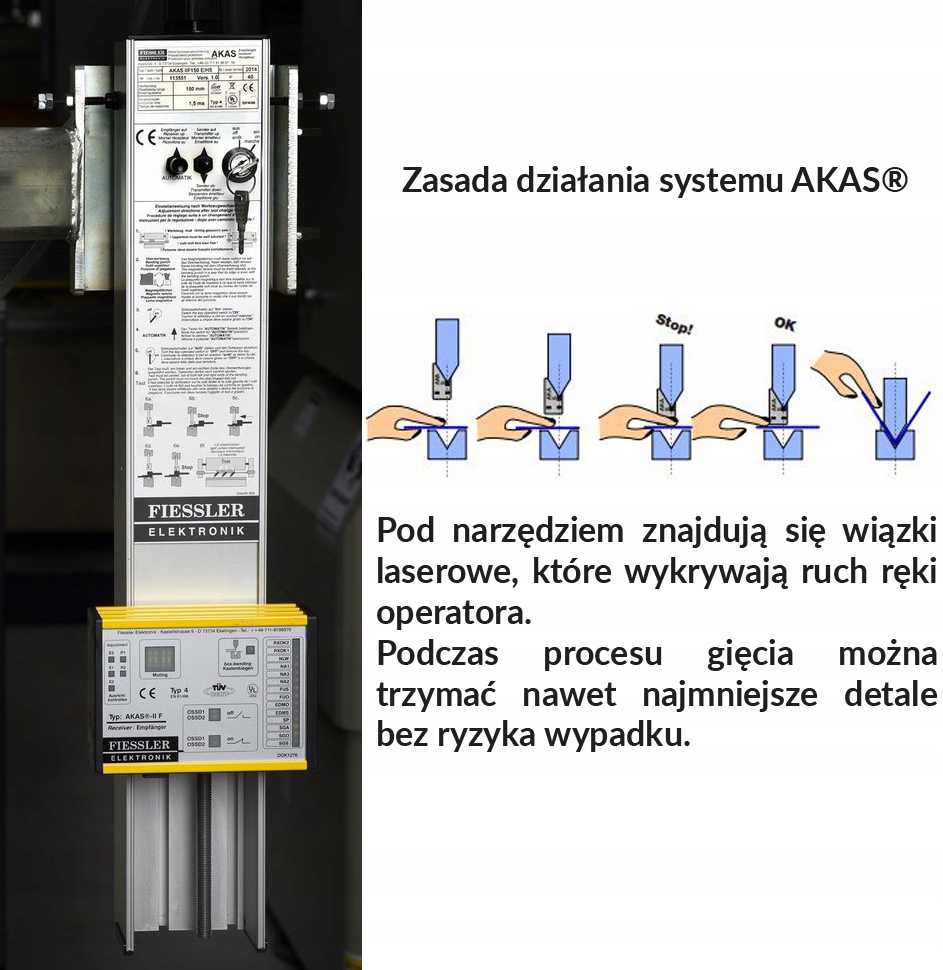

System ochrochy laserowej w standardzie

• Laserowe zabezpieczenie rąk operatora: FIESSLER

System działa tylko w czasie szybkiego dobiegu belki.

Umożliwia najniższe nad materiałem punkty przełączenia prędkości dojazdowej na roboczą.

Nie wymaga specjalnych sekwencji naciskania pedału.

Pozwala na szybką wymianę narzędzi (automatyczne pozycjonowanie nadajnika z odbiornikiem po zmienia narzędzia na typ o innej długości)

Nie potrzebuje zatrzymania w trybie pudełkowym

Nie zwiększa czasu cyklu przy gięciu w trybie pudełkowym w stosunku do innych zabezpieczeń

Umożliwia gięcie materiału o nierównej powierzchni (np: pofalowanej, nierównej, brudnej blachy), dzięki zmianie prędkości na wolną w dowolnym punkcie ruchu szybkiego.

Więcej na filmie pod adresem:

https://www.youtube.com/watch?v=qLDizXWfDk4&feature=youtu.be

PROSTE W OBSŁUDZE (INTUICYJNE) STEROWANIE CYBTOUCH 15PS w standardzie

• 15-calowy nowoczesny ekran dotykowy ze szkła, którego można używać w rękawiczkach ochronnych.
• Przyjazny dla użytkownika interfejs HMI dzięki intuicyjnemu programowaniu i łatwej konfiguracji z dedykowanymi kreatorami (autotuning).
• Rysowanie profilu graficznego 2D (Touch Profile) i precyzyjne tworzenie programu 2D.
• Obliczenie funkcji: pozycja belki tylnej, rozłożenia długości arkusza, punkt mocowania, siła nacisku, kompensacja.
• Funkcje kolizyjne pomiędzy: element gięty a element gięty. Element gięty a narzędzie. Element gięty a tylna belka. Element gięty a rama prasy.
• Wewnętrzne funkcje tworzenia kopii zapasowych i przywracania.
• Komunikacja bezprzewodowa dla rozszerzonej diagnostyki i aktualizacji (z laptopem).

Parametry techniczne

• Max. długość gięcia 3100 mm
• Nacisk prasy 320 ton
• Skok 370 mm
• Odległość między kolumnami 2550 mm
• Szerokość stołu 150 mm
• Wysokość stołu 920 mm
• Moc silnika 37 kW
• Pojemność zbiornika oleju 300 l
• Wymiary (DxSxW) 4400 x 2550 x 3100 mm
• Waga 13500 kg

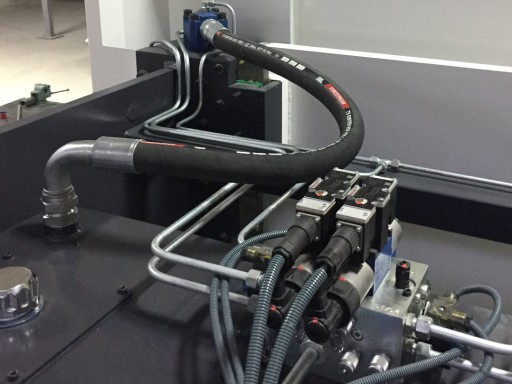

1. Zintegrowany układ hydrauliczny (Bosch Rexroth Germany) umożliwia szybkie przełączanie kierunku oraz prędkości pracy.
2. Szczotki na prowadnicach
3. System szybkiego mocowania narzędzia typu "Amada"
4. Kompensacja ugięcia stołu sterowana CNC

Wyposażenie standardowe:

• Sterownik Cybelec CYBTOUCH 15PS (15'') Tworzenie grafiki 2D TouchProfile z ręcznym sekwencjonowaniem
• Przedni system laserowy bezpieczeństwa Fiesler AKAS (Manualny)
• Sterowana CNC automatyczna kompensacja ugięcia stołu
• Osie sterowane Y1-Y2-X-R

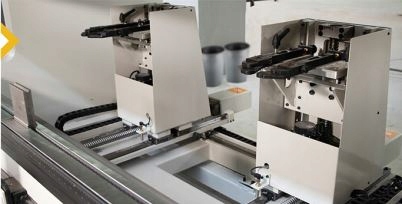

• Regulacja odległości zderzaka tylnego (oś X) - (silnik z enkoderem) z systemu CNC
• Regulacja belki (osie Y1-Y2) - (2 siłowniki hydrauliczne sterowane zaworami Rexroth) z systemu CNC
• Regulacja wysokości położenia palców (oś R) - (silnik z enkoderem) z systemu CNC
• System szybkiego mocowania narzędzia typu Amada Promecam
• Liniały pomiarowe - OPKON
• Wyłącznik bezpieczeństwa przy włączniku nożnym
• Dwie podpory przednie
• Elektryka-Siemens, MW, FISSLER, Mitsubishi Electric,  ELK,  OMEGA
• Hydraulika (elektrozawory) -Rexroth

Wyposażenie opcjonalne:

• CNC DELEM DA 58 T
• CNC DELEM 66T
• Servo zderzak tylny X,R
• Servo zderzak tylny X,R,Z1,Z2
• Chłodnica oleju
• Podgrzewacz oleju
• Przygotowanie do tandemu
• Panel sterowania w przeciwnej pozycji
