Логический преобразователь уровней 3,3 5В I2C 4P

Konwerter stanów logicznych poziomów 3,3 5V I2C 4P

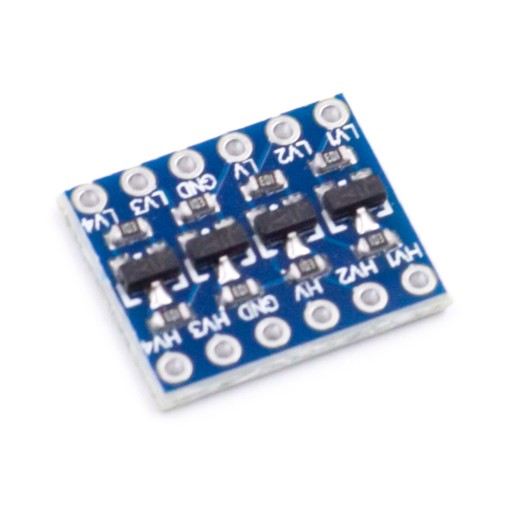

Konwerter poziomów logicznych - dwukierunkowy, 4-kanałowy. Moduł pozwala na komunikację pomiędzy systemami wykorzystującymi różne poziomy napięć 5V i 3,3 V. Pracuje w obu kierunkach jednocześnie.

Cechy produktu

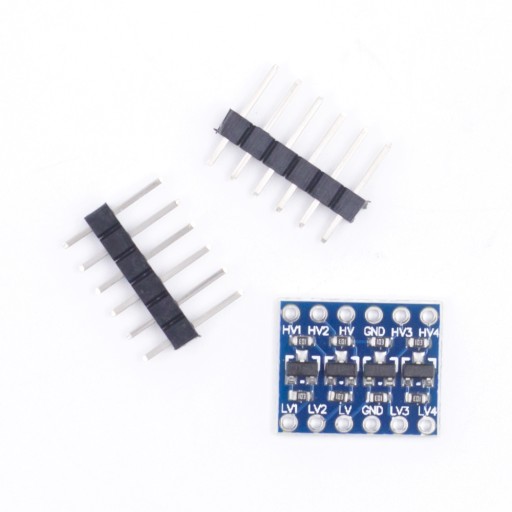

• Moduł posiada wyprowadzenia goldpin, umożliwiające połączenie z dowolnym zestawem uruchomieniowym, bądź dedykowaną płytką drukowaną za pomocą dostępnych przewodów.
• Zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.
• Uniwersalny moduł który dopasuje poziomy napięć.
• Zasilanie 5V
• Konwerter poziomów 5V - 3,3V
• Pracuje w obu kierunkach jednocześnie.
• Obniża napięcie 5 V na 3,3 V oraz podnosi 3,3 na 5 V w tym samym czasie.
• Ta funkcja przydatna jest w dwukierunkowych protokołach komunikacyjnych np. SPI w trybie full duplex.

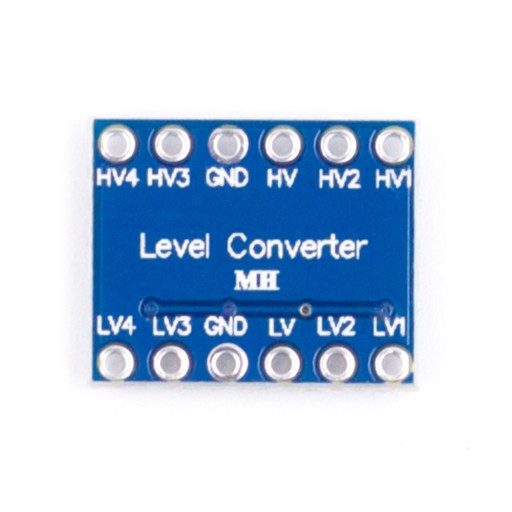

• Wyprowadzeniami są złącza goldpin (raster 2,54 mm). Dzięki nim możliwe jest połączenie układu z płytką stykową lub modułem głównym (np Arduino)
• Wymiary konwertera to 15 x15 mm.

Podłączenie

• Do poprawnego działania wystarczy podłączyć zasilanie dwóch systemów, które będą konwertowane.
• Wyższe napięcie (5V) należy podłączyć do wyprowadzenia (5V), niższe do 3,3V
• Masy podłączone są do wyprowadzeń oznaczonych symbolem GND.
• Sygnały logiczne należy doprowadzić do pozostałych wyprowadzeń - odpowiednio wyższe napięcia od strony 5V a niższe od strony 3,3V
