AVT2715B Зарядное устройство для свинцово-кислотных аккумуляторов — набор для пайки своими руками

AVT2715B Ładowarka akumulatorów ołowiowych 10-200Ah

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Przystawka do dowolnego prostownika do ładowania akumulatorów ołowiowych. Pozwala ładować akumulatory o dużych pojemnościach bez ryzyka ich przeładowania i uszkodzenia. Układ działa w sposób impulsowy - akumulator jest ładowany prądowymi "szpilkami". Ładowarka nie ma ogranicznika prądu ładowania tylko układ kontroli napięcia końcowego. Wyposażono ją w zabezpieczenie przed zwarciem zacisków oraz odwrotnym podłączeniem ładowanego akumulatora. Ewentualna nieprawidłowość sygnalizowana jest dźwiękowo.

Urządzenie szczególnie polecane posiadaczom "czterech kółek" i osobom konserwującym akumulatory ołowiowe.

Wybrane parametry:

• ładowanie akumulatorów ołowiowych o pojemności 10-200Ah
• praca impulsowa
• dźwiękowa sygnalizacja zwarcia i złego podłączenia biegunów
• możliwość uzupełnienia o układ histerezy napięcia końcowego oraz pomiaru temperatury akumulatora
• zasilanie - z gotowego prostownika do ładowania akumulatorów kwasowych

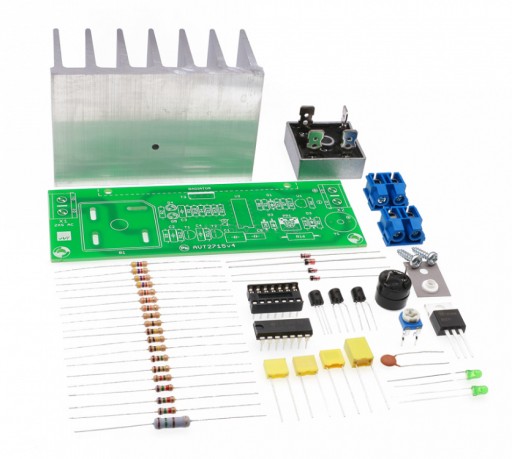

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

• Półprzewodniki: 1N4148, BAT43, LED3G, Z18V/1W, BC548, BUZ11, TL431, CMOS4013

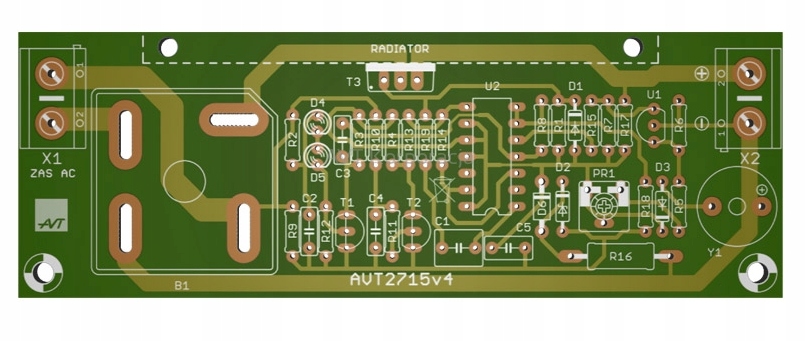

• Wymiary płytki: 34 x 76 mm
• Uwagi: W skład zestawu nie wchodzi transformator.

Zawartość zestawu zależy od wersji!

• [A] płytka PCB i dokumentacja
• [B] komplet elementów wymieniony w dokumentacji, płytka PCB
• [C] zmontowany i uruchomiony zestaw B

Kod produktu: VAVT2715B

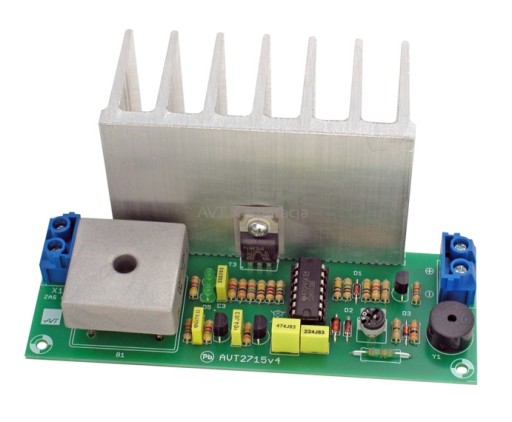

Poniżej zdjęcia poglądowe - przedstawiają wersję zmontowaną.

Poniżej zdjęcia poglądowe - przedstawiają wersję zmontowaną.
