ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ 2-КАНАЛЬНОЕ РАДИОЛИНИИ 24 В 2 пульта дистанционного управления

ZESTAW ZDALNEGO STEROWANIA  RADIOWEGO

.

2 KANAŁOWE Z DWOMA PILOTAMI

.

Zasilanie odbiornika: 24 V DC

W komplecie sa 2 eleganckie chromowane piloty 2 przyciskowe z klapką umożliwiającą zasłonięcie przycisków.

.

Zestaw umozliwia zrealizowanie wielu zadan jak sterowanie bramami, silnikami, oswietleniem, silownikami i innymi urzadzeniami. maksymalne obciazenie kazdego kanalu to 7A (przy 230V) lub 10A (przy 12-24V).

Odbiornik może działać w 3 trybach przełączanych zworką w odbiorniku:

- włacz / wyłacz (naciśniecie przycisku nr 1 w pilocie powoduje właczenie przekaźnika nr 1 w odbiorniku a kolejne naciśniecie przycisku nr 1 w pilocie

spowoduje wyłączenie tego przekaźnika ). Analogicznie działają pozostałe kanały.

- chwilowy ( naciśniecie przycisku nr 1 w pilocie i przytrzymanie go spowoduje właczenie przekaźnika nr 1 w odbiorniku aż do czasu puszczenia przycisku pilota). Analogicznie działają pozostałe kanały.

- przerzutnik/zatrzask (naciśniecie przycisku danego kanału (np 1) powoduje zalaczenie przekaznika tego kanału (nr 1) i jednoczesne wylaczenie wszystkich innych przekaznikow. Kolejne nacisniecie tego samego przycisku (np 1) nie zmienia sytuacji. Nacisniecie innego przycisku (np 2) powoduje zalaczenie przekaznika tego kanału (nr 2) i jednoczesne wylaczenie wszystkich innych przekaznikow. Itd...

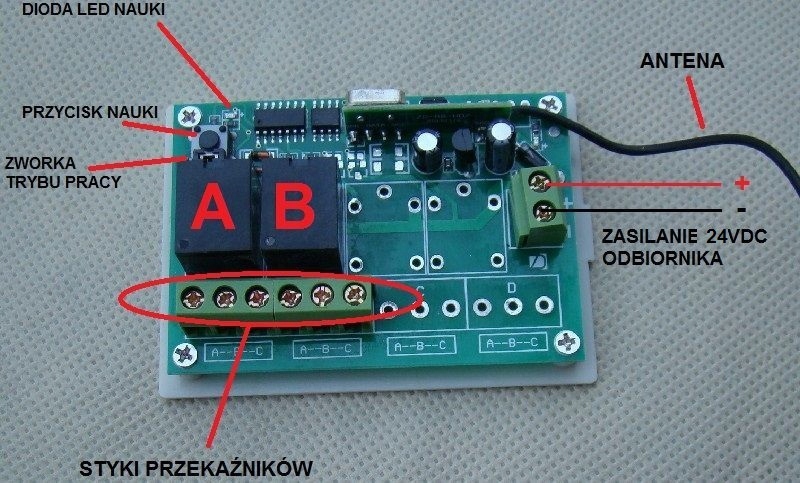

Fabrycznie odbiornik dziala w trybie wlacz/wylacz. Zeby to zmienic nalezy oblokowac fabryczny tryb (zworka założona jest na pinie środkowym oraz T) - wylaczyc zasilanie odbiornika i usunac zworke z plytki odbiornika.

.

Jeśli zworka będzie na pinach środkowym oraz L odbiornik będzie działać w trybie przerzutnika. Jeśli natomiast zworkę usuniemy całkowicie odbiornik będzie pracować w trybie chwilowym.

Opis techniczny:

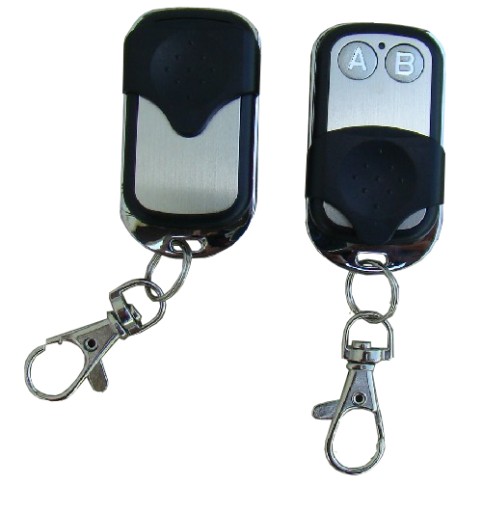

Pilot wielkosci 5,5x3x1,5 cm. Zasilanie pilota typową baterią do pilotów 12V. Maksymalny zasieg do 70-100m w otwartym terenie.

.

Najwiekszy zasieg jest w terenie otwartym gdy pilot i odbiornik "widza" sie. Wszelkie przeszkody jak drzewa, ploty, drogi, wzniesienia itd powoduja spadek zasiegu.

.

Rowniez w terenach miejskich zasieg zawsze bedzie mniejszy z uwagi na zaklocenia. Szczegolnie duzy spadek zasiegu powoduja linie wysokiego napiecia, sciany itp.

.

Pilot posiada 2 przyciski oraz kontrolkę led.

.

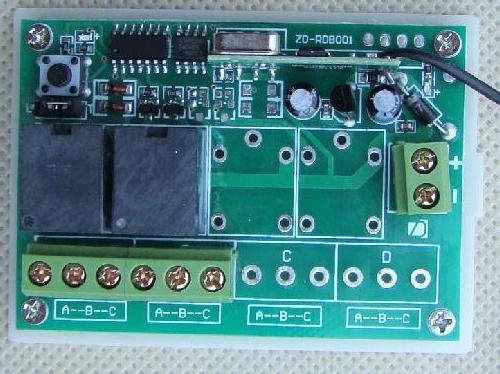

Odbiornik wielkosci 7,5x5,5cm i grubosci 2,5cm. Zasilanie przez 24VDC (+ -2V) wg schematu. Kazdy kanał posiada przekaźnik z wyprowadzonymi 3 pinami: wspólny COM (oznaczony jako B) , NO (A) oraz NC (C).

.

Obsluga zestawu : wystarczy odbiornik podlaczyc pod 24V, do pilota wlozyc baterie 12V i zaprogramowac piloty do odbiornika.

Programowanie pilotów do odbiornika:

Wlaczyc zasilanie odbiornika, nacisnac switch nauki na plycie (w rogu odbiornika) i przytrzymac okolo 2-3 sek az zapali sie dioda led nauki. Puscic switch i nacisnac przycisk pilota (przytrzymac ok 1-2 sekundy i gotowe! Do odbiornika mozna wpisac do 10 pilotów.

.

Kasowanie pamieci odbiornika: Wlaczyc zasilanie odbiornika, nacisnac switch na plycie i przytrzymac okolo 6-7 sek (najpierw dioda led będzie migać a po kolejnych kilku sekundach dioda zapali się na stałe) po czym zwolnic switcha..

Koszt dodatkowego pilota to tylko 35 zl.

Zestaw wysokiej jakości, częściowo wykonany w technice smd.

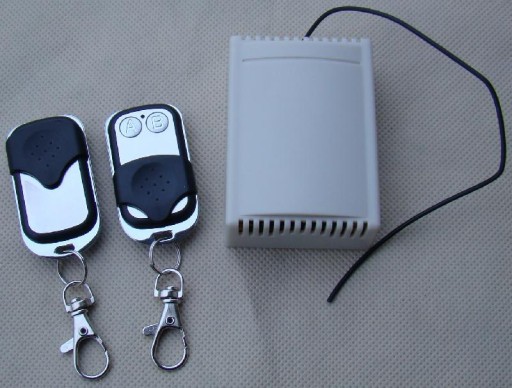

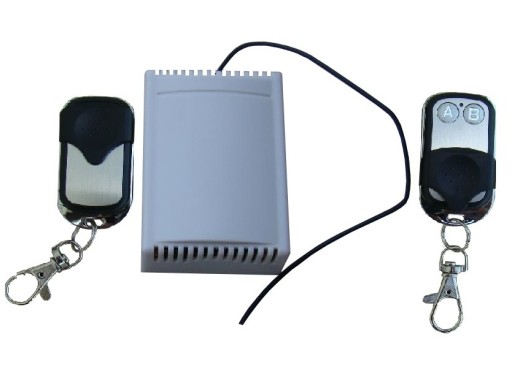

W zestawie znajduje się: odbiornik w obudowie zasilany 24 V , 2 piloty i instrukcja PDF (wysyłka emailem).

.

Zestaw jest fabrycznie nowy.

.
