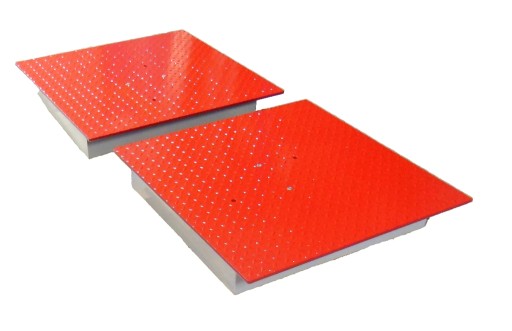

ТЕСТЕР ЗАЗОРА CHARPAK В ПНЕВМАТИЧЕСКОЙ ПОДВЕСКЕ

SZARPAK PRÓBNIK LUZÓW W ZAWIESZENIU PNEUMATYCZNY

URZĄDZENIE DO WYMUSZANIA SZARPNIĘĆ KOŁAMI JEZDNYMI POJAZDU

POLSKI PRODUCENT FUDIM-POLMO Sp. z o.o.

Typ: PS-3,5

Szarpak pneumatyczny, typ PS - 3.5 przeznaczony jest do wymuszania szarpnięć kołami jezdnymi pojazdów o dmc do 3,5t. Umożliwia badanie zawieszenia pojazdów metodą organoleptyczną i wykrywania luzów w elementach zawieszenia i układzie kierowniczym unieruchomionych pojazdów, o nacisku do 20 kN na oś. Badanie realizowane jest przez jedną osobę –  poprzez przesuwanie płyt najazdów za pomocą lampy sterującej bezprzewodowej i obserwację elementów zawieszenia i układu kierowniczego.

Przeznaczony jest dla stacji kontroli pojazdów oraz warsztatów i stacji obsługi pojazdów dokonujących przeglądów sprawdzających stan zawieszenia i układu kierowniczego pojazdów.

Zestaw zawiera skrzynie fundamentowe ułatwiające prawidłowe wykonanie prac budowlanych zgodnie z zaleceniami producenta (zakres prac po stronie kupującego).

Cena zawiera dostawę skrzyń fundamentowych, urządzenia oraz jego montaż i uruchomienie.

DANE TECHNICZNE:

Maksymalny nacisk koła badanego pojazdu na płytę najazdową      -10 kN

Wielkość przesuwu płyt szarpiących:

- wzdłużna  -  ±55mm

- skrętna  -  16°

Przesuw płyt najazdowych, wariantów ruchu -6

kontrolna siła wymuszająca szarpnięcie kół dla ciśnienia:

- 0,6MPa - 450daN

- 0,8MPa – 600daN

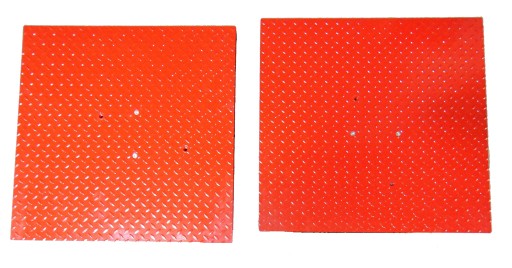

Wymiary płyt najazdowych (szarpiących)

( dł.x szer. x wys.)  -  750 x 740 x 10 mm

Praca płyt najazdowych  -  pojedynczo lub wspólnie przeciwbieżnie

Wymiary gabarytowe najazdów wraz z płytą wierzchnią:

( dł.x szer. x wys.)  - 750 x 740 x 130 mm

Masa najazdów szarpiących  -  2 x 85kg

Napięcie zasilania   -  ~ 24V

Częstotliwość  -  50 Hz

Wersja bezprzewodowa - radiowa

Latarka LED

W zestawie przewody łączące sterownik z najazdami

Cykl pracy – wzdłużny.

Po załączeniu zasilania opcja tego sterowania ustawia się poprzez ustawienie włącznika na latarce w pozycji pierwszej.

Naciśniecie przycisku nr - 1 powoduje tylko ruch płyty lewej do przodu, puszczenie przycisku powoduje powrót płyty do pozycji początkowej.

Naciśnięcie przycisku nr - 2 powoduje tylko ruch płyty lewej do tyłu, puszczenie przycisku powoduje powrót płyty do pozycji początkowej.

Naciśnięcie przycisku nr - 3 powoduje ruch płyty lewej do przodu a prawej do tyłu (ruch przeciwbieżny), puszczenie przycisku powoduje powrót obu płyt do pozycji początkowej.

Cykl pracy – skrętny.

Opcja tego sterowania ustawia się poprzez ustawienie włącznika na latarce w pozycji drugiej.

Naciśniecie przycisku nr - 1 powoduje ruch skrętny płyty lewej, puszczenie przycisku powoduje powrót płyty do pozycji początkowej.

Naciśnięcie przycisku nr - 2 powoduje ruch skrętny płyty prawej, puszczenie przycisku powoduje powrót płyty do pozycji początkowej.

Naciśnięcie przycisku nr - 3 powoduje ruchy skrętne przeciwbieżne płyty lewej i prawej, puszczenie przycisku powoduje powrót obu płyt do pozycji początkowej.
